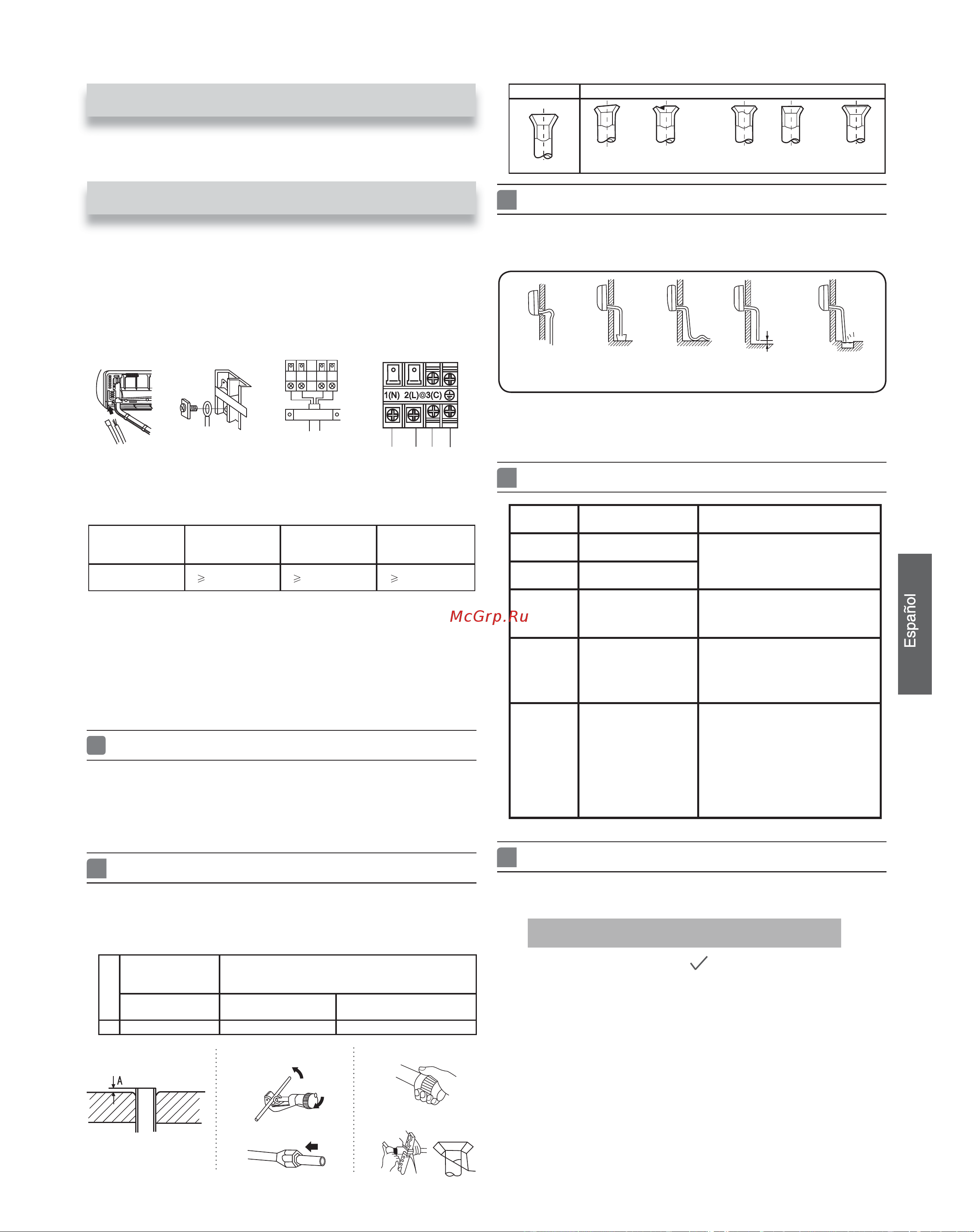

1. Inserte desde fuera el cable en la sala a través del lado izquierdo del
orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando un bucle.
Inserte el cable desde la parte trasera de la unidad y tire desde la parte
delantera.
Afloje los tornillos e inserte los extremos del cable en el bloque de
terminales. Apriete entonces los tornillos.
Tire ligeramente del cable para asegurarse de que los cables han
quedado correctamente insertados y apretados.
Después de conectar el cable, no olvide fijar el cable conectado con la
cubierta de cable.
Nota:
Al conectar el cable, confirme el número de terminales de las unidades interior
y exterior detenidamente. Si el cableado no se ha realizado correctamente no
se podrá utilizar el aparato correctamente, provocándose un defecto.
1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante,
agente de servicio o profesional cualificado. El tipo de cable de conexión es
H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250 VCA
(interior)
3. El método de cableado debe satisfacer los requisitos de las normas locales de
cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en
un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor deberá ser de tipo
omnipolar y la distancia entre los dos contactos no deberá ser inferior a 3mm.
5
Instalación de la fuente de alimentación
● La fuente de alimentación debe utilizarse exclusivamente con el aparato
de aire acondicionado.
● En caso de instalar el aire acondicionado en un lugar húmedo, instale un
interruptor de fugas de masa.
● Para realizar la instalación en otro lugar, utilice un interruptor de circuito
situado lo más lejos posible.
6
Trabajos de corte y conicidad de los tubos
● El corte del tubo se realiza con un cortador de tubos. Deberán eliminarse
las rebabas.
● Después de insertar la tuerca cónica deberá procederse a realizar los
trabajos de conicidad.
Herramienta de
conicidad para
R410A
Herramienta de conicidad convencional
De tipo acoplamiento
De tipo acoplamiento
(tipo rígido)
De tipo palometa (tipo
imperial)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
Correcto Incorrecto
Delgado Daño de conicidad Grieta Parcial Demasiado
fuera
7
Durante el drenaje
● Instale el manguito de drenaje formando una pendiente descendiente.
● No practique el drenaje como se muestra a continuación.
● Deposite agua en la bandeja de drenaje de la unidad interior y confirme
que el drenaje se realiza correctamente hacia fuera.
● En caso de que el manguito de drenaje se encuentre en una sala,
asegúrese de aplicar aislante de calor.
8
Durante el drenaje
Indicación
de código
Descripción del
problema
Analizar y diagnosticar
E1
Avería del motor del
ventilador interior
Conexión defectuosa del conector;
Termistor defectuoso;
PCB defectuosa;
E2
Error del sensor de
intercambio de calor
E4
Error de EEPROM
interna
Datos de EEPROM defectuosos;
Memoria EEPROM defectuosa;
PCB defectuosa;
E7
Error de comunicación
entre las unidades
interior y exterior
Error de transmisión de señal
entre las unidades interior y
exterior debido a un error de
cableado;
PCB defectuosa;
E14
Avería del motor del
ventilador interior
Funcionamiento interrumpido
debido a la ruptura de un cable
dentro del motor del ventilador;
Funcionamiento interrumpido
debido a la ruptura de los hilos de
plomo del motor del ventilador;
Error de detección debido a una
placa PCB defectuosa de la
unidad interior;
9
Prueba de instalación y ejecución de la prueba
■ Explique al cliente cómo utilizar el aparato utilizando el
manual de instrucciones.
□
Escriba una marca en las casillas
□
¿Existe una fuga de gas en la conexión del tubo?
□
¿Aislamiento de calor de la conexión del tubo?
□
¿Están los cables de conexión interiores y exteriores firmemente
insertados en el bloque de terminales?
□
¿Están los cables de conexión interior y exterior fijados firmemente?
□
¿Se ha realizado el drenaje correctamente?
□
¿Está la línea de tierra conectada con seguridad?
□
¿Está la unidad interior fijada con seguridad?
□
¿Cumple la normativa la fuente de voltaje?
□
¿Se aprecian ruidos?
□
¿Está la lámpara iluminada normalmente?
□
¿Se realizan normalmente las operaciones de calentamiento (con la
bomba de calor) y refrigeración?
□
¿Funciona correctamente el regulador de temperatura de la sala?
Al conectar el cable después de instalar la unidad de interior
Al conectar el cable antes de instalar la unidad de interior
A la unidad exterior
Unidad interior
Cuchilla de conicidad
1. Cortar el tubo
3. Insertar la tuerca
cónica
2. Eliminar las
rebabas
4. Tubo cónico
Compruebe los siguientes puntos de prueba
Modelo
AS07GS1ERA
AS09GS1ERA
AS12GS1ERA
AS18GS1ERA AS24GS1ERA
Cableado de
conexión
4G 0,75 mm
2
4G 0,75 mm
2
4G 0,75 mm
2
Se alza por la
mitad.
El extremo está
sumergido en
agua.
Está
ondulado.
La separación con el
suelo es demasiado
pequeña
Se aprecia
mal olor de
una acequia
Menos de
5 cm
