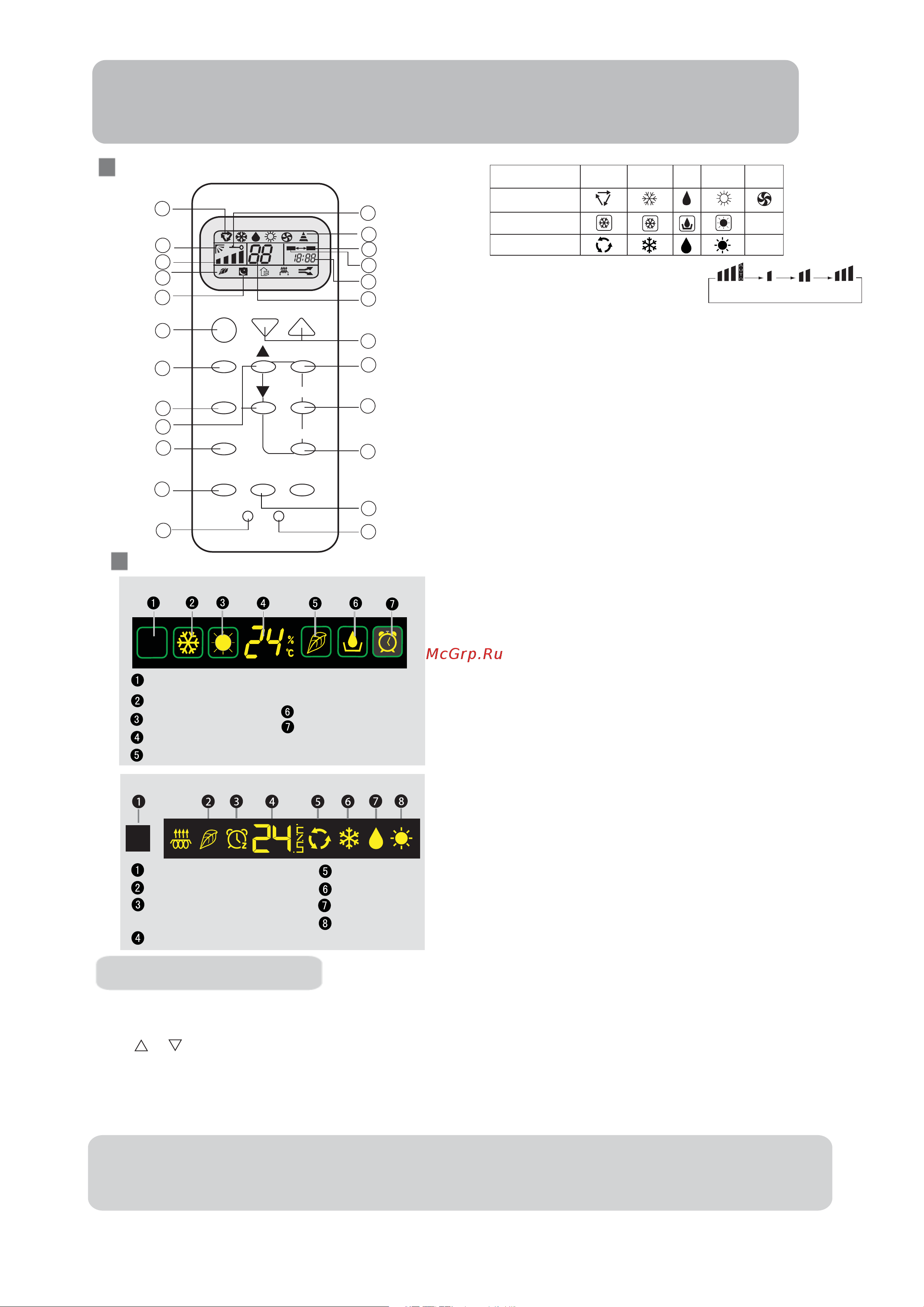

Haier HSU-22LEA13-W [30/48] Componentes y funciones
![Haier HSU-22LEA13-W [30/48] Componentes y funciones](/views2/1814852/page30/bg1e.png)
6
Control remoto
2. Pantalla de la función SWING
3. Visor FAN SPEED
4. Pantalla de la función HEALTH
5. Pantalla de la función SLEEP
AUTO BAJO MEDIO ALTO
6. Pantalla de la función LOCK
Panel de pantalla
7. Visor SIGNAL SENDING
8. Visor TIMER OFF
9. Visor TIMER ON
10. Pantalla de la función CLOCK
11. Pantalla de la función TEMP
12. ENCENDIDO/APAGADO
Se utiliza para arrancar y detener la unidad.
13. MODO
Se utiliza para seleccionar AUTO, FRÍO, SECO o
VENTILADOR
14. VENTILADOR
Se utiliza para seleccionar la velocidad BAJA,
MEDIA, ALTA o AUTO
15. HORA
Se utiliza para definir la configuración de reloj y
temporizador.
16. MOVIMIENTO
Se utiliza para definir la velocidad del ventilador.
17. SUEÑO
Se utiliza para seleccionar el modo sueño.
18. BLOQUEO
Se utiliza para bloquear los botones y la pantalla
LCD.
19. TEMP.
Se utiliza para seleccionar la temperatura
deseada.
20. CONFIGURACIÓN
Se utiliza para confirmar la configuración de reloj y
temporizador.
21. TEMPORIZADOR
Se utiliza para seleccionar TIMER ON, TIMER
OFF, TIMER ON-OFF
22. RELOJ
Se utiliza para configurar la hora correcta
23. RESET
Se utiliza para reiniciar el controlador a su
condición de funcionamiento normal.
24. SALUD
Se utiliza para utilizar la función saludable
25. Orificio de recepción de señal
26. Pantalla de temperatura ambiente
Al recibir una señal de control remoto, muestra la
temperatura definida. El resto del tiempo se
muestra la temperatura de la sala. Esta
temperatura es sólo una referencia.
Configuración del reloj
Al poner en marcha la unidad por primera vez y después de cambiar las baterías del control remoto, el reloj
debe ajustarse de la siguiente forma:
Pulse el botón CLOCK. Comenzará a parpadear "AM" o "PM".
Pulse o para configurar la hora correcta. Cada vez que pulse un botón, la hora se aumentará o
reducirá en 1 minuto. Si se mantiene presionado el botón, la hora cambiará rápidamente.
Después de confirmar la configuración de hora, pulse SET. "AM" y "PM" dejarán de parpadear y el reloj
comenzará a funcionar.
NOTA: Las unidades que sólo dispongan de funciones de refrigeración no poseen pantallas y funciones
relacionadas con calefacción.
Componentes y funciones
ON/OFF
TEMP
MODE SET
FAN
TIMER
SWING
CLOCK
SLEEP
LOCK RESET
5
6
7
8
9
10
19
20
21
22
23
4
1
2
3
11
12
13
14
15
16
A
U
T
O
ON OFF
AM
PM
o
C
17
18
24
HEALTH
Sugerencias
Después de reemplazar las baterías por otras nuevas, el control remoto realizará una prueba automática,
mostrando toda la información en la pantalla LCD. Después pasará a ser normal.
(Esta funcion es indisponible para algunos modelos.)
1. Pantalla de modo de uso
Control remoto
Panel de pantalla
A
Modo de
funcionamiento
AUTOMÁTICO
REFRIGERACIÓN
SECO
CALEFACCIÓN
VENTILADOR
Panel de pantalla
B
Orificio del receptor de señal
Indicador de REFRIGERACIÓN
Indicador de la función SALUDABLE
Indicador del modo seco
Indicador de TEMPORIZADOR
DE APAGADO
Indicador de TEMPORIZADOR
DE ENCENDIDO
Indicador de la función SUEÑO
Panel de indicadores A
Panel de indicadores B
Indicador de CALEFACCIÓN
Indicador de TEMPERATURA
(Si la unidad que ha adquirido dispone
de función saludable, préstele atención.
De lo contrario, ignórelo).
Receptor de señal remota
Indicador de la función SALUDABLE
Indicador de TEMPORIZADOR DE APAGADO
Indicador de TEMPORIZADOR DE ENCENDIDO
Indicador de la función SUEÑO
Indicador de TEMPERATURA
Indicador del modo
AUTOMÁTICO
Indicador de
REFRIGERACIÓN
Indicador del modo seco
Indicador de
CALEFACCIÓN
