НАЗНАЧЕНИЕ И РАБОТА ЭЛЕМЕНТОВ

УПРАВЛЕНИЯ (Часть 1)

• ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

Выключатель зажигания предназначен для замыкания цепи зажигания при запуске

двигателя и размыкания цепи зажигания и прекращения подачи топлива при остановке

двигателя

Выключатель зажигания также является блокировочным переключателем работы

топливного насоса и воздушной заслонки карбюратора.

• Переключатель выходной мощности для переменного тока

С помощью этого переключателя можно уменьшить выходную мощность переменного

тока, например при подключении к генератору электроприборов с малой потребляемой

мощностью. Это снизит шум при работе и уменьшит расход топлива.

950Вт – Для подачи номинальной выходной мощности в 950Вт

600Вт – Для уменьшения выходной мощности до 600Вт

STOP

(ВЫКЛ)

Положение рычага для

остановки двигателя

или при хранении.

RUN

(ВКЛ)

Положение рычага при

работе двигателя.

Передвиньте рычаг в

это положение когда

двигатель прогрелся.

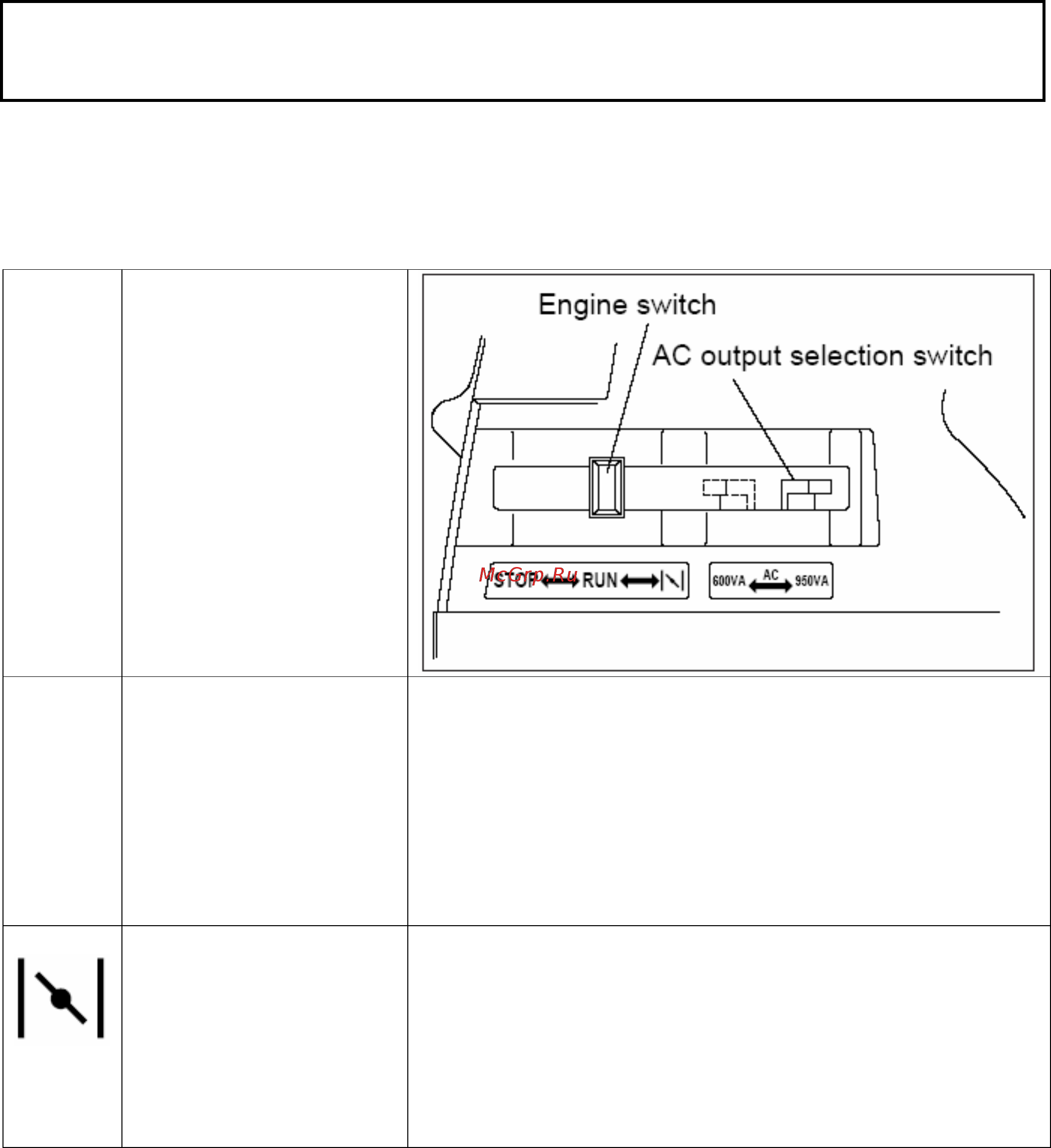

Engine Switch – Выключатель зажигания

AC Output selection switch - Переключатель выходной

мощности для переменного тока

Положение рычага при

запуске двигателя.

Рычаг служит для

управления воздушной

заслонкой

карбюратора.
