Внимание!

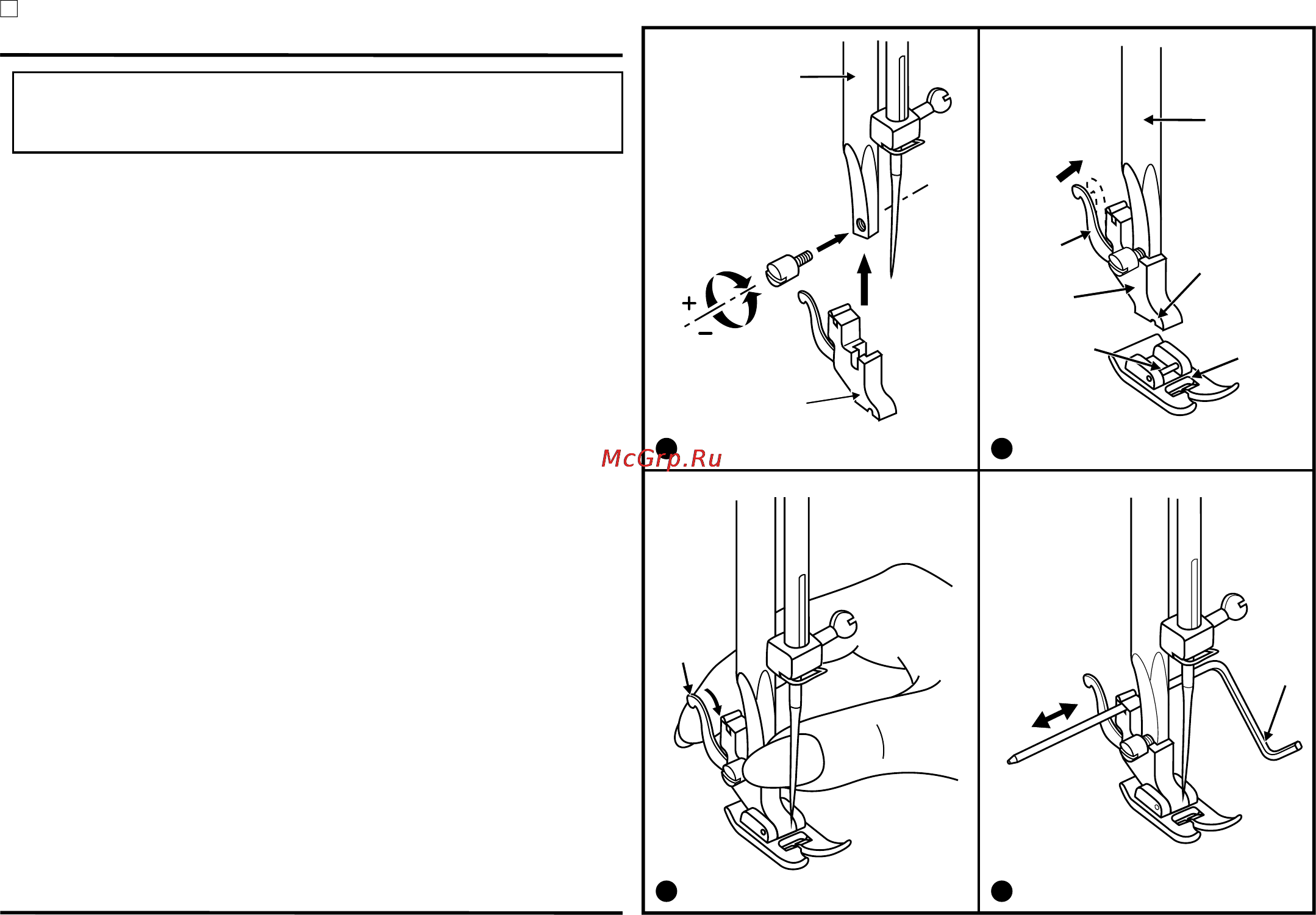

Подсоединение лапкодержателя (1)

Установка лапки (2)

Снятие лапки (3)

При выполнении данной операции установите сетевой тумблер

на ( ).

Поднимите стержень (а) лапкодержателя в крайнее верхнее

положение. Подсоедините лапкодержатель ( ) прижимной лапки к

стержню (а) винтом, как показано на рис.

Опускайте лапкодержатель ( ) до тех пор, пока паз (с) не окажется

прямо над осью (

Нажмите на рычаг (е) на себя. Опустите лапкодержатель ( ) и

прижимная лапка ( ) защелкнется автоматически.

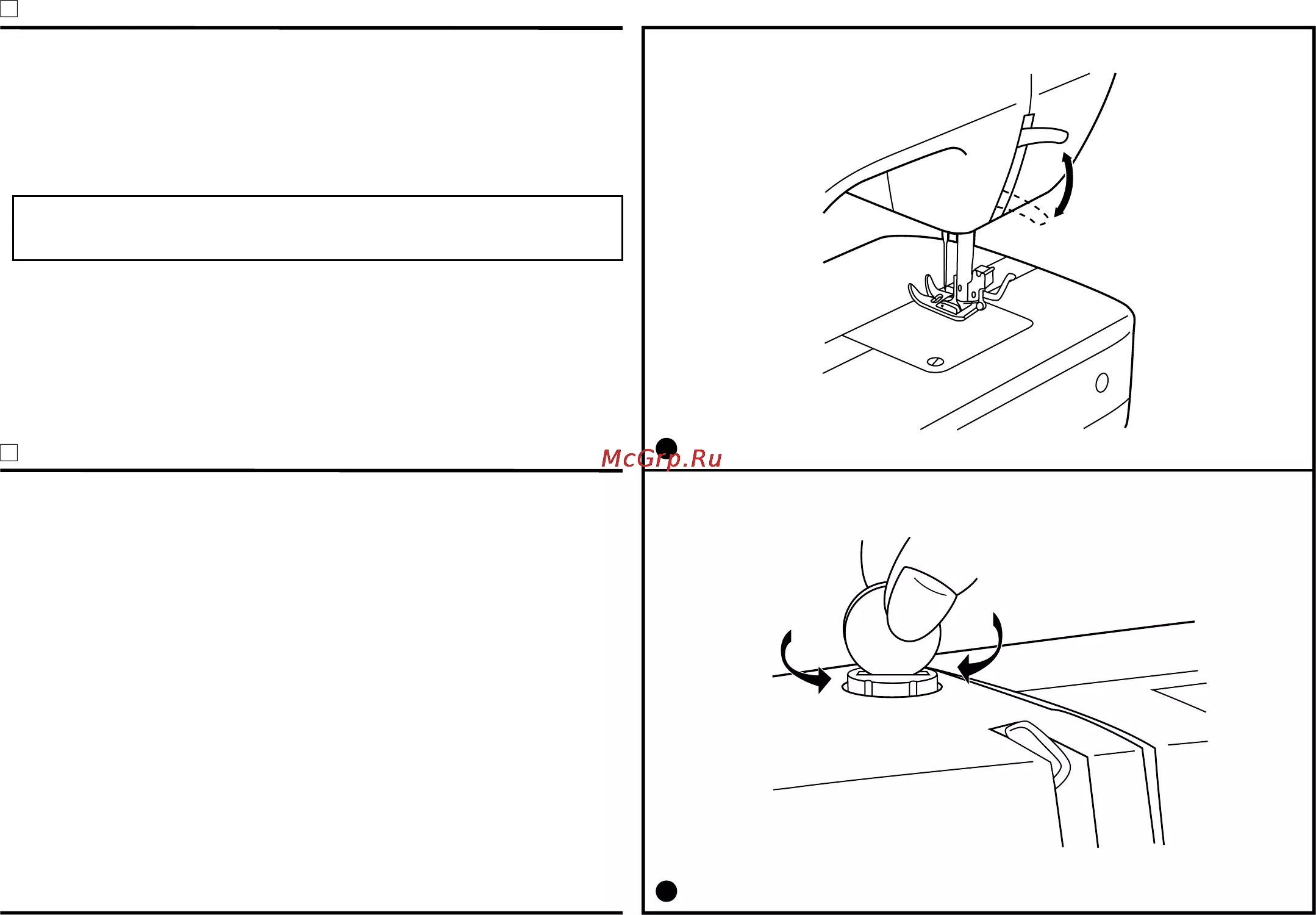

Поднимите прижимную лапку. Нажмите на рычаг (е) на себя.

Лапка отсоединится.

OFF

d).

" "

Установка направляющей для выстегивания (4)

Устано в ите на п равляю щ у ю для выстеги ва ния в паз

лапкодержателя, как показано на рисунке.

Отрегулируйте расстояние от игловодителя до направляющей

для выстегивания, в зависимости от того, какое необходимо

расстояние между строчками. Максимальное расстояние 6 см.

Установка лапкодержателя, прижимной лапки и

направляющей для выстегивания
