Калибр ПТ-13/70 — детали трещотки ПТ-13/70: схема и описание [8/8]

Превью страниц Страница 8 / 8

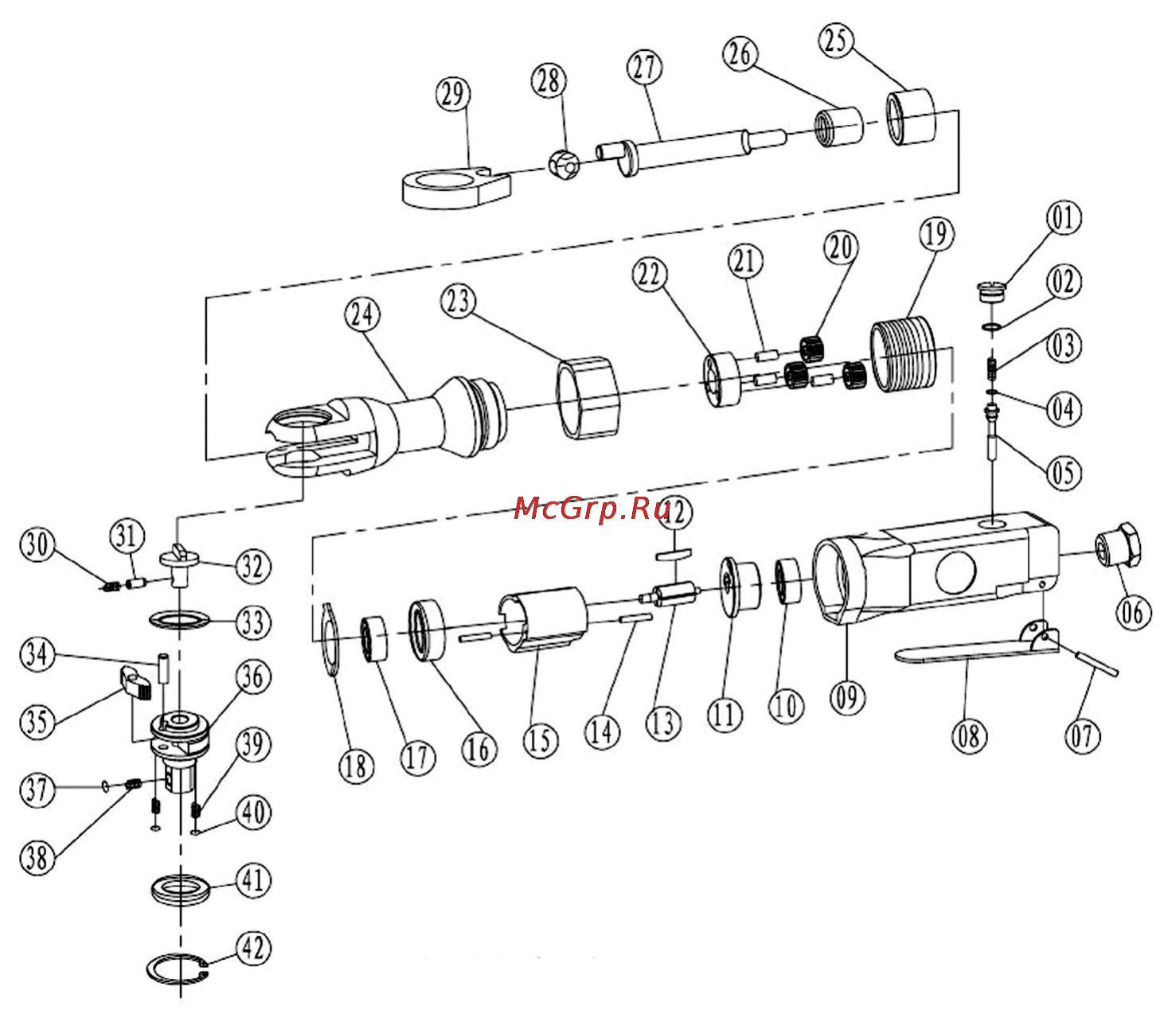

Рис. 3. Схема трещётки модели ПТ - 13/70

1. Колпачок резьбовой 2. Кольцо резиновое 3. Пружина 4. Кольцо резиновое 5.

Стержень клапана 6. Штуцер воздушный входной 7. Ось 8. Клавиша пусковая 9.

Корпус 10. Подшипник 11. Крышка задняя 12. Лопасть ротора 13. Ротор 14. Па-

лец 15. Цилиндр 16. Крышка передняя 17. Подшипник 18. Шайба 19. Колесо зуб-

чатое 20. Сателлит 21. Ось сателлита 22. Водило 23. Гайка зажимная 24. Корпус

трещётки 25. Подшипник игольчатый 26. Обойма подшипника 27. Кривошип 28.

Втулка направляющая 29. Ярмо трещётки 30. Пружина 31. Палец стопорный 32.

Кнопка реверса 33. Шайба 34. Палец 35. Собачка 36. Шпиндель - наковальня 37.

Шарик стальной 38. Пружина 39. Пружина 40. Шарик стальной 41. Шайба ко-

рончатая 42. Кольцо стопорное.
