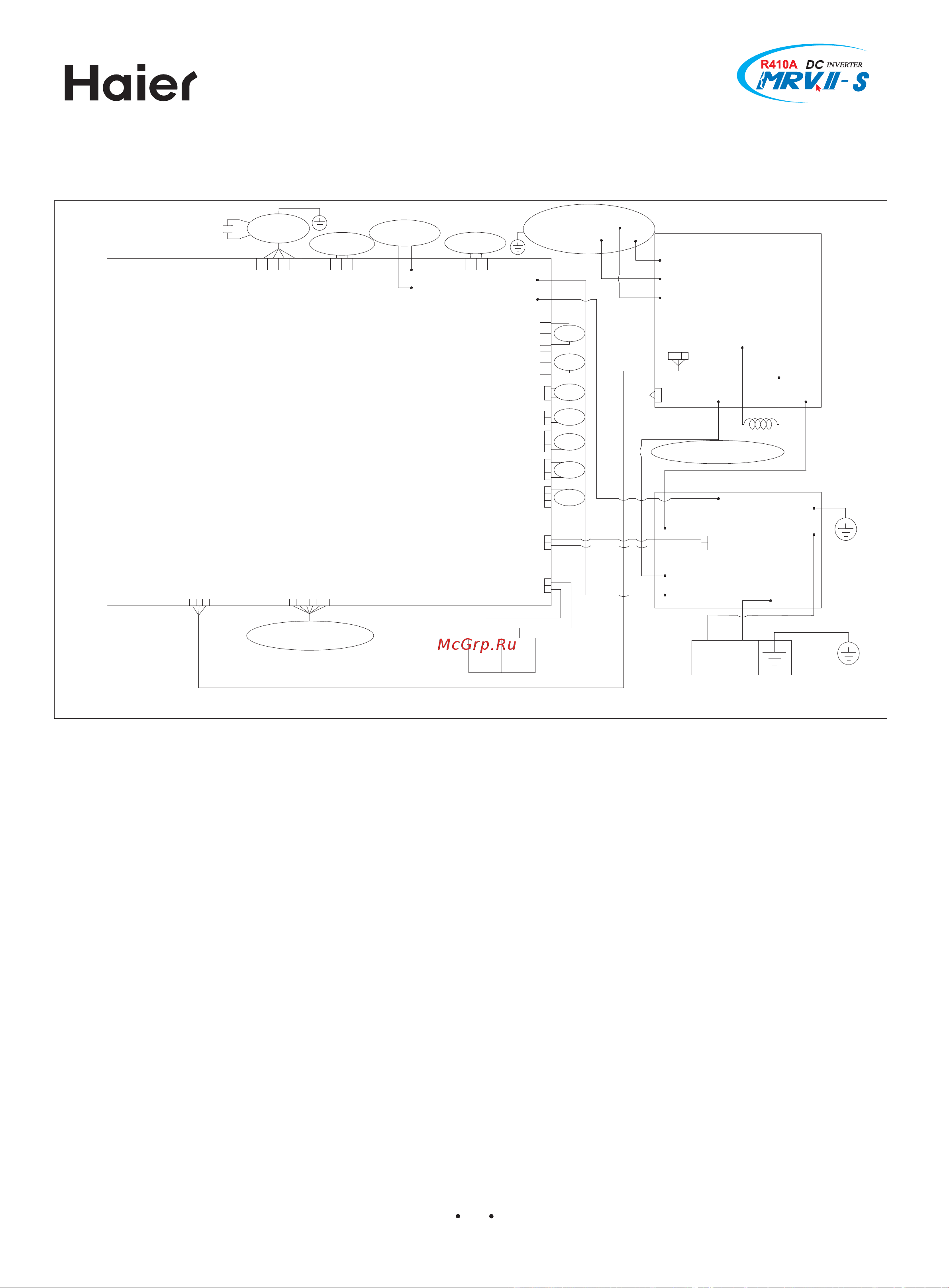

6. Wiring diagram
control board
I P M
NOISE FILTER
CN11
CN6
NO
COM
CN5
L N
CN1
CN2
CN3
CN4(PTC)
CON2
CON3
CN2
CN1
HP
LP
CN5
CN4
CN7
CN6
CN3
TC
TE
TD
TS
TA
(
OUT/IN_COM
)CN21
P
Q
PMV
CN8
MODULE_COM
CN10
4-WAY SV2
HEATER
CN14
ACFAN1
FAN MOTOR
STARTUP CAPACITOR
CN9
CN2 CN1
CN3
CN4
CN5(U)
CN6(V)
CN7(W)
P M V
U
W
V
COMP
HEATER
4-WAY VALVE
SPRAY VALVE
ISPM TEMPERATURE SENSOR
0150503461
communication wire
with indoor unit
POWER SUPPLY
Y:yellow G:green
B：black BL：blue
W：white R：red
CN19
B
W
W
B
R
W
W
B
B
Y/G
Y/G
W B
AU28:
Содержание
- Control board 11
- Au282fhera cooling mode 13
- Au48nfiera cooling mode 15
- Au60nfiera cooling mode 17
- Communication failure 63
- Troubleshooting 63
- Check if the compressor current is more than the trip current 64
- Check the system fan motor eev valve te tc sensor etc 64
- Check the wiring condition re wire as the wiring diagram 64
- Eeprom failure 64
- Over current protection 64
- Replace the power module 64
- Sensor failure 64
- Discharging temperature protection 65
- High pressure overhigh protection 66
- Low pressure too low protection 67
- Communication with power module failure 68
- Failure code 28 and 29 check if the voltage input is in the range of 380 68
- Failure code from 24 to 27 from 30 to 40 68
- Suction temperature protection 68
- Then check if the wiring connection is proper such as if the terminal of power module is inserted firmly ptc control wire is normal 68
