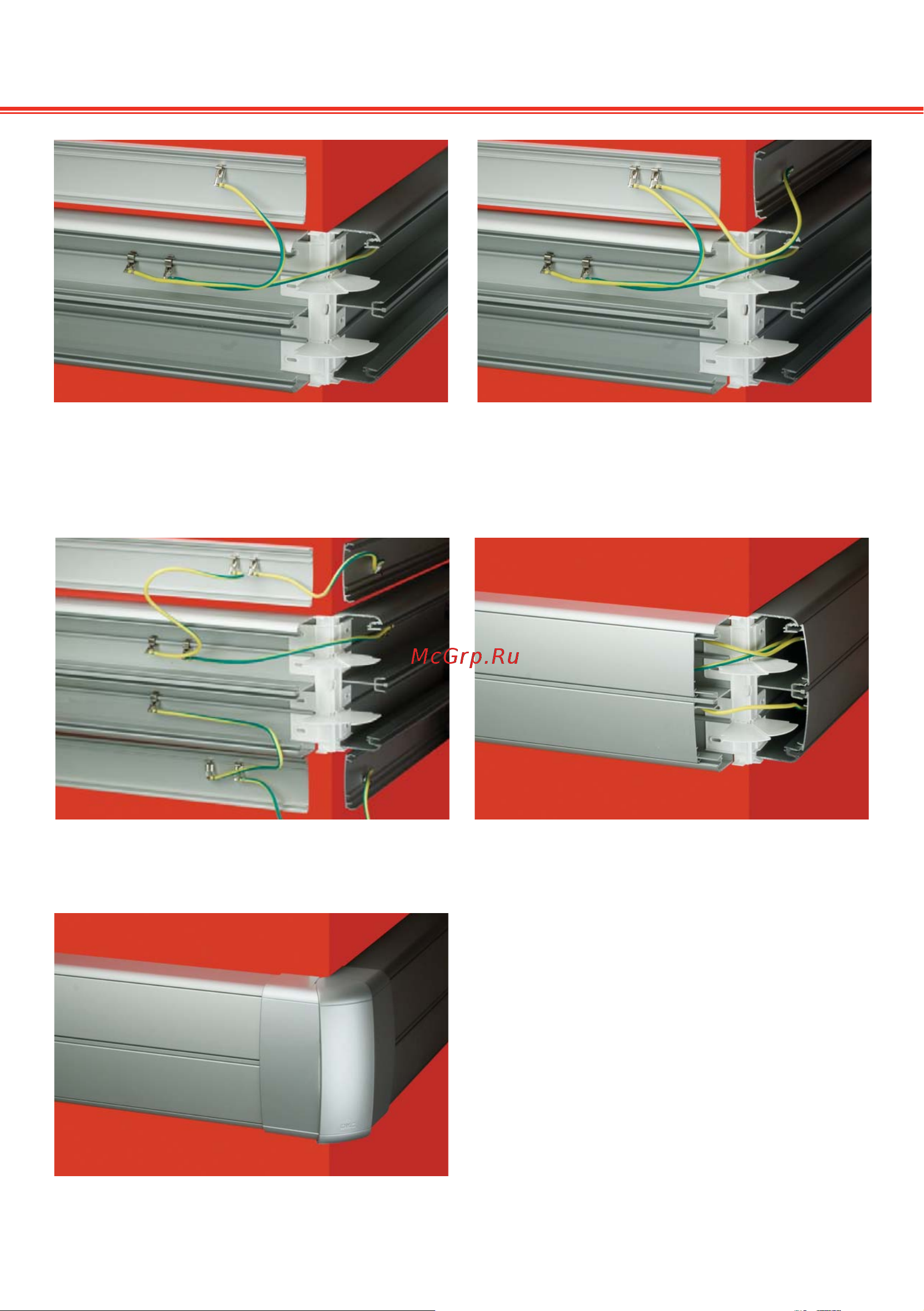

Проводом (код E0001BC) соедините основание

одного из коробов с его крышкой. Рекомендуем

устанавливать клемму провода (код E0001BC)

на дно короба на расстоянии 16 см от клеммы

провода (код E0001B). Вторую клемму провода

(код E0001BC) установите на крышку.

Проводом заземления (код E0001C) соедините

крышки разных коробов. Клеммы провода

(код E0001BC) установите защелкиванием на

направляющие на внутренней стороне крышек

Заземлите всю кабеленесущую систему из

алюминиевых коробов один или более раз

(зависит от длины и сложности трассы).

Рекомендуем для этой цели использовать провод

сечением 2,5 мм

или более, с изоляцией жёлто-

зеленого цвета. Для монтажа данного входящего

провода заземления (РЕ) с алюминиевым

коробом предлагаем следующее:

• Провод РЕ соедините с проводом

заземления (код E0001B), сняв одну из

клемм, с помощью соединительной колодки

(код B40 или B42 - система “QUADRO”)

или с помощью быстрозажимной клеммной

колодки (код B273/3);

• Затем провод заземления (код E0001B)

установите защелкиванием на дно внутрь

алюминиевого короба ДКС.

Защелкиванием установите декоративную

накладку на угол. Затем крышки коробов

сдвиньте в сторону угла или установите их так,

чтобы они зашли под накладку угла.

Проводом (E0001BC) соедините основание коро-

ба с его крышкой. Одна из клемм провода

(код E0001BC) защелкивается внутри крышки.

Проводом (код E0001C) соедините крышки

Защелкиванием установите крышки на

основания коробов, отступив от края (торца)

каждого короба 3 см.
