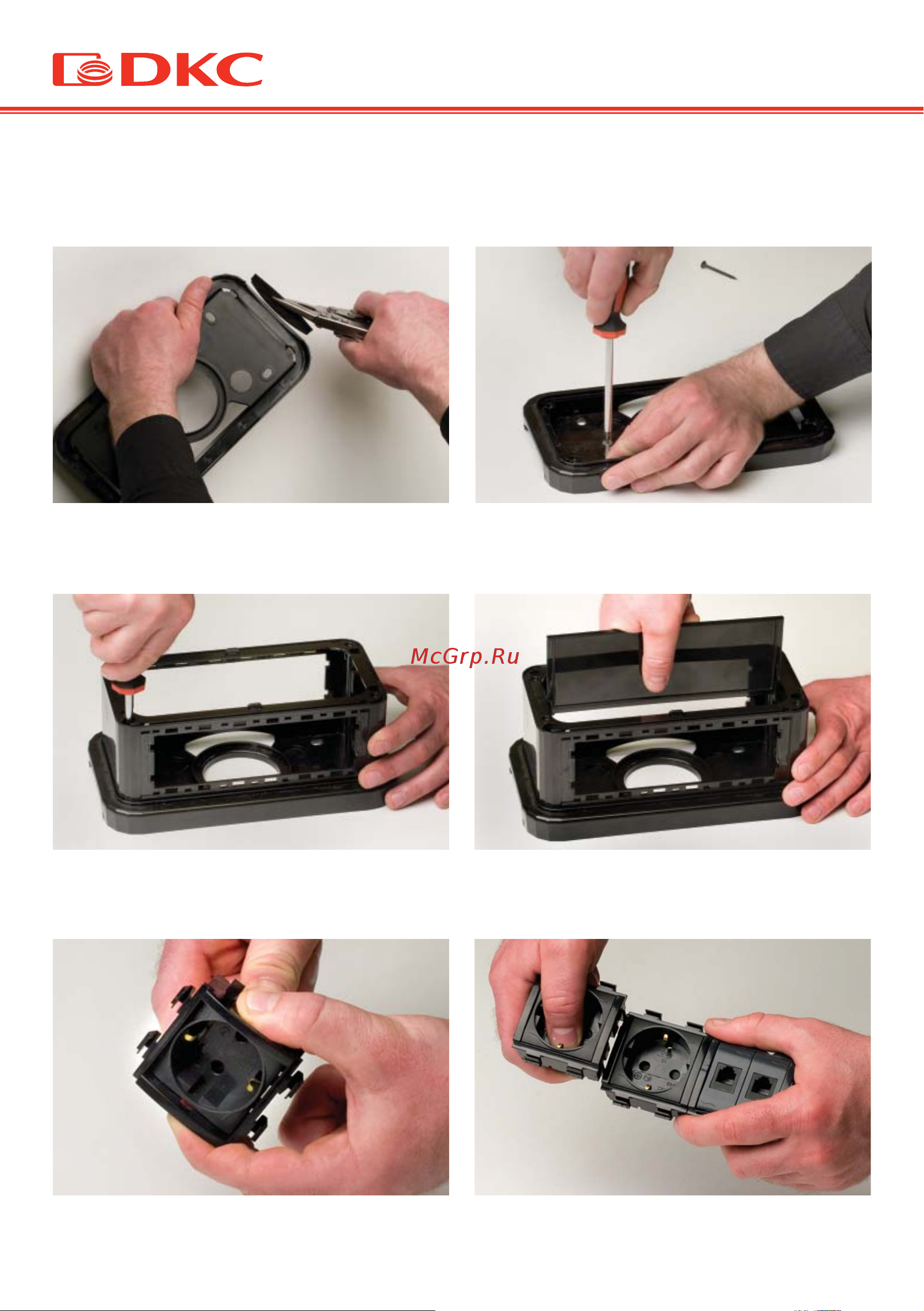

Монтаж напольной башенки BUS серии “In-Liner FRONT” с ЭУИ

Прикрутите стойку башенки к основанию

четырьмя саморезами (саморезы входят в

комплект). Показанные стрелками проушины

должны располагаться с верхней стороны

Соедините 3 каркаса между собой (по краям

каркасов имеются специальные пазы)

Для ввода напольного кабель-канала в башенку

нужно вырезать отверстие под короб в основа-

нии башенки (преперфорация есть с 4-х сторон)

и подрезать

боковые уплотнители у короба

Прикрепите основание башенки к полу через

4 имеющиеся отверстия (крепеж не входит в

комплект). Для удобства монтажа отверстия

имеют овальную форму

Защелкните электроустановочное изделие в

соответствующий каркас (подробнее на след.

странице; ЭУИ и каркасы в комплект не входят)

В случае, если электроустановочные изделия

будут монтироваться с обеих сторон

башенки,

то установите перегородку (идёт в комплекте с

башенкой)

Комплектация башенки BUS - под одним кодом 09090 поставляются следующие элементы: основание

(дно) – 1 шт.; стойка - 1 шт.; крышка - 1 шт.; саморезы - 4 шт.; перегородка центральная – 1 шт.;

рамка на 6 модулей – 2 шт.; заглушка для закрытия неиспользуемого проёма (накладка) – 1 шт.
