2. Настройка диммера

1) Выбор режима работы

При помощи переключателя Sw1 можно переключить режим работы диммера.

• Положение ON соответствует работе в режиме отсечки заднего фронта, или в режиме Trailing

Edge (TE)

• Положение OFF соответствует режиму работы по отсечению переднего фронта, или Leading Edge

(LE).

При переключении Sw1 в положение ON загорится на 20 секунд боковой желтый светодиод L2,

сигнализирующий о переход в режим работы TE.

ВНИМАНИЕ! Проверьте на упаковке лампы совместимый тип затемнения: LE (передний фронт)

или TE (задний фронт). Если тип не указан, лампа может работать в любом из режимов (выбор за

установщиком).

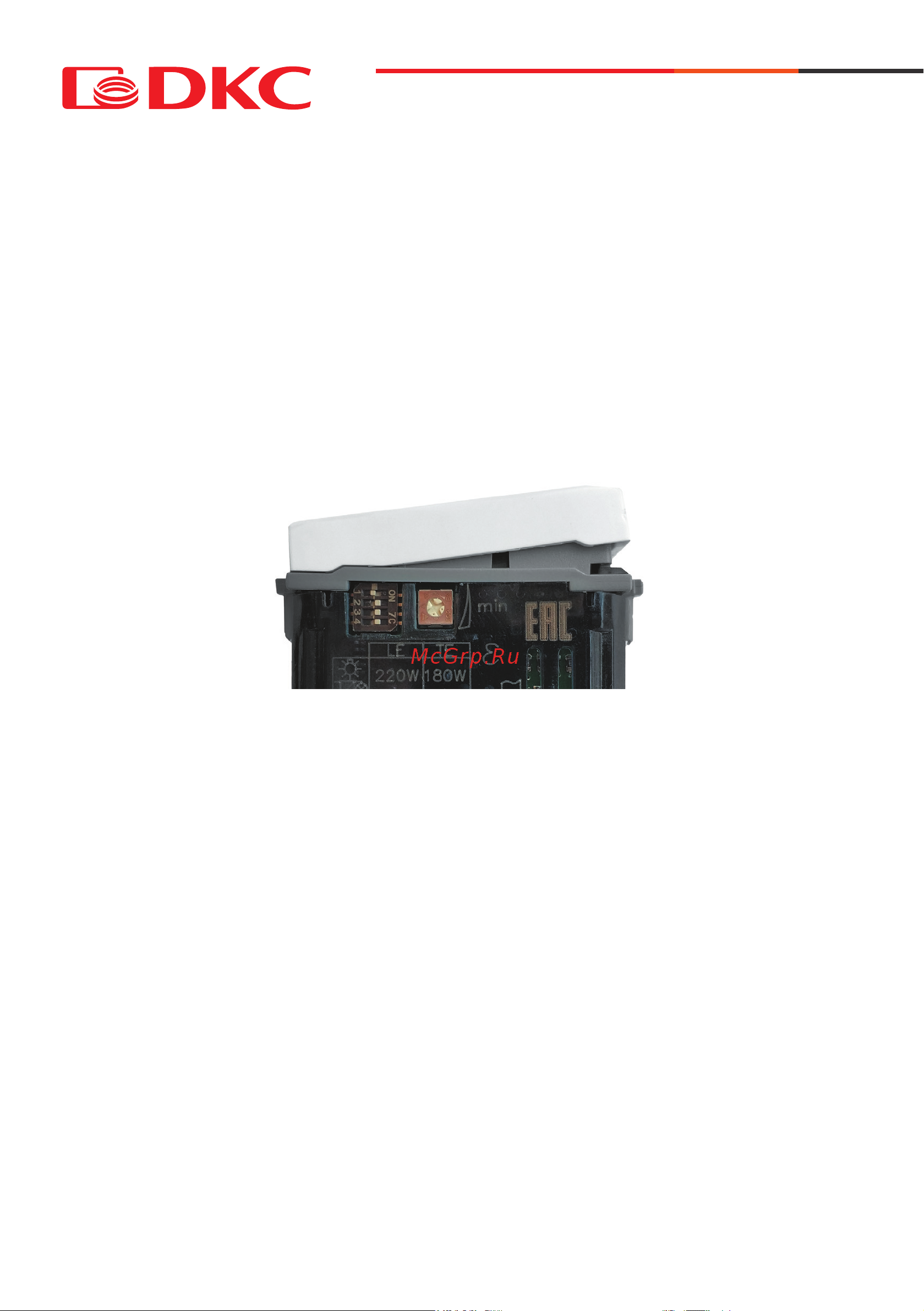

Рис. 3. Переключатель Sw1 - в положении OFF, остальные - в положении ON

2) Выбор типа включения

При помощи переключателя Sw2 можно выбрать, как диммер будет включать свет:

• Положение ON - плавный пуск. Постепенное увеличение света из выключенного состояния до

настроенного ранее уровня освещенности.

• Положение OFF – мгновенный. Немедленное включение максимального уровня светимости

и постепенное уменьшение света до настроенного ранее уровня. Этот режим включения

особенно подходит для компактных люминесцентных ламп (КЛЛ, CFL) с высоким гистерезисом на

выключателе.

3) Настройка минимального уровня освещения

Используя боковой регулятор Pt1, можно выставить минимально возможный или подходящий

уровень освещения, при котором лампа будет оставаться включенной и не будет мерцать (в том

числе LED или люминесцентные лампы).

Данная опция определяет, до какого минимального уровня в дальнейшем можно будет уменьшать

яркость лампы основной фронтальной кнопкой диммера.

Мы рекомендуем сделать следующее:

a) поверните Pt1 в центральное положение шкалы;

b) включите нагрузку и отрегулируйте уровень освещенности до минимума передней кнопкой;

c) поверните Pt1 против часовой стрелки, пока нагрузка не останется включенной (или пока она не

достигнет минимального желаемого уровня);

d) выключите нагрузку и убедитесь, что при повторном включении нагрузки и повороте Pt1 против

часовой стрелки, минимальный уровень освещенности соответствует ранее установленному;

e) Если минимальный уровень освещенности не соответствует ранее установленному, слегка

поверните Pt1 по часовой стрелке и повторите последовательность, начиная с пункта d.
