DKC 4401003 [9/24] Схема подключения

www.dkc.ru

3. Управление освещением

4. Схема подключения

Кратковременно нажмите кнопку, чтобы включить свет на ранее установленный уровень. Нажмите

еще раз таким же образом, чтобы выключить свет.

Удерживайте нажатой кнопку, чтобы изменять яркость. Чтобы изменить направление регулирования,

отпустите кнопку и снова зажмите. Первоначально, при удерживании кнопки яркость будет

повышаться, а при повторном зажатии – уменьшаться.

Если вы при выключенном свете зажмете кнопку 0,3 ÷ 2 секунды, лампы загорятся с максимальной

яркостью.

Монтаж должен производиться в полном соответствии с действующими стандартами. Используйте

провод с сечением жил не менее 1,5 мм². Для безопасной работы диммер должен использоваться

совместно с:

• держателем предохранителя F;

• быстродействующим предохранителем с высокой отключающей способностью ( F1,6AH 250В).

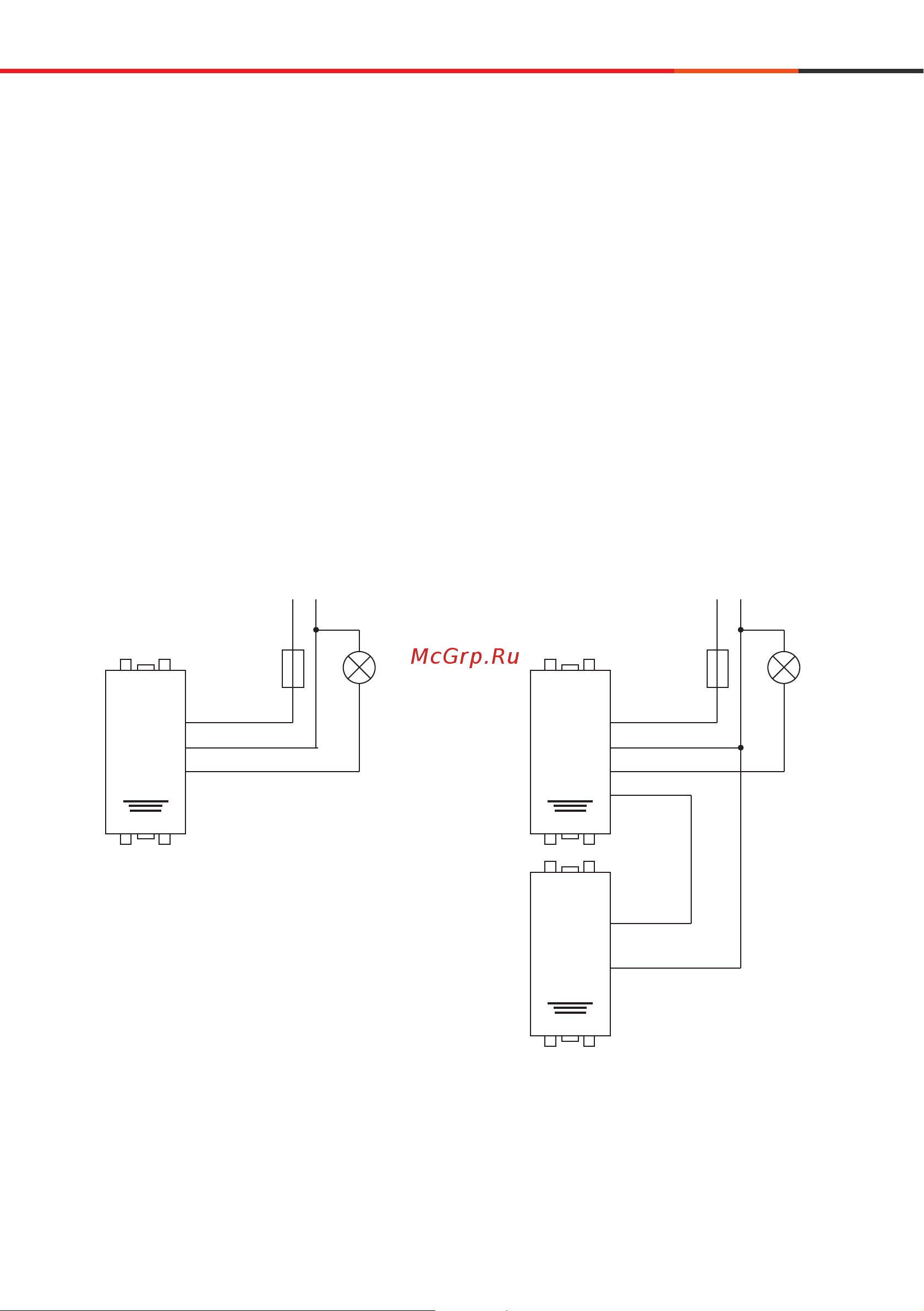

Рис. 4. Схема подключения диммера

одиночно

Рис. 5. Схема подключения совместно

с управляющей кнопкой

Кнопочный

диммер

230V∼

Кнопочный

диммер

230V∼

Кнопка
