Sven MS-309 [5/13] Рис 3 схема подключения

RUS

Мультимедийная

акустическая система 2.1

LINE IN

OFF

POWER

SPEAKER OUT

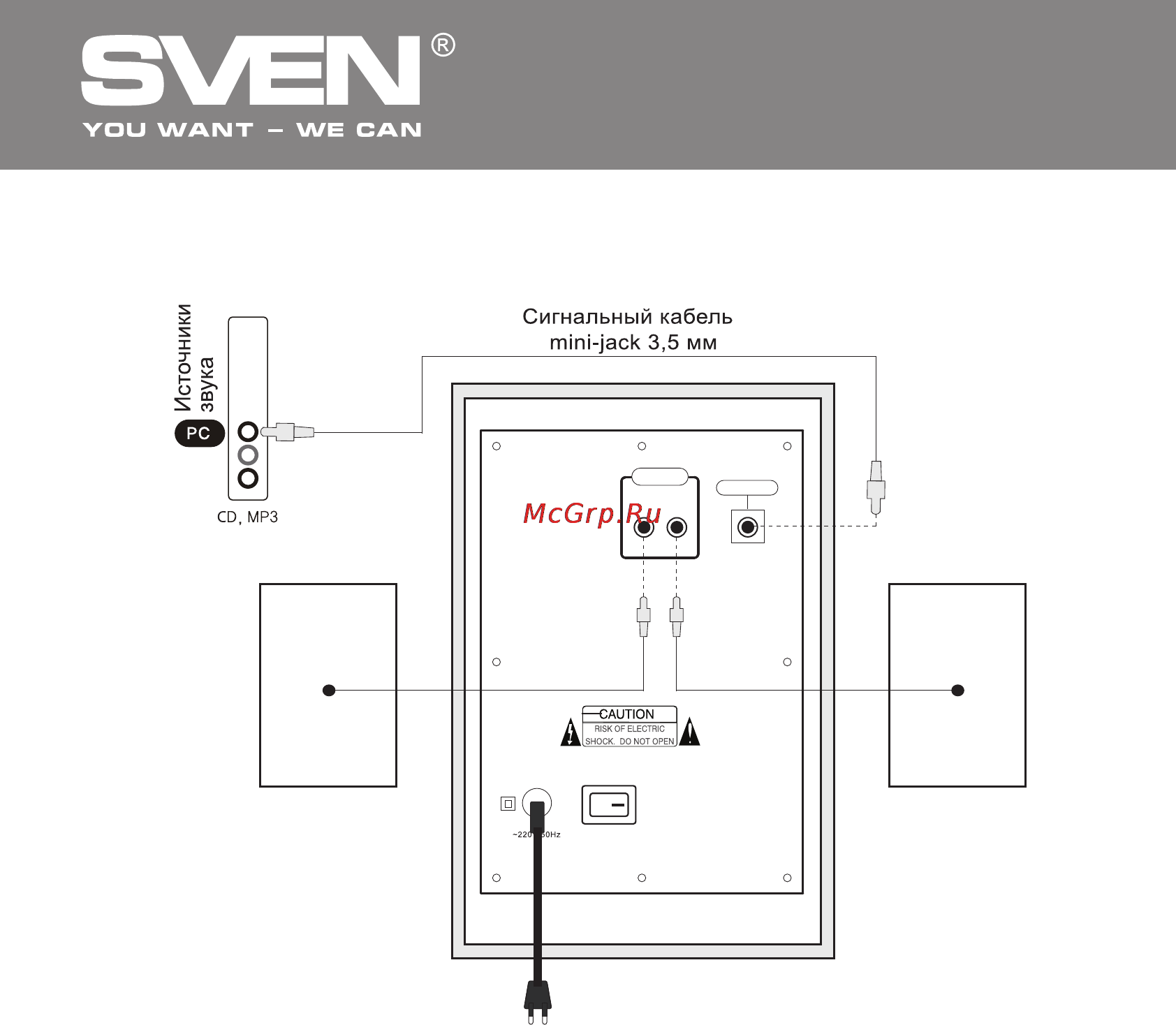

Рис. 3. Схема подключения

7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Акустическую систему MS-309 можно подключить практически к любым источникам аудио-

сигнала: DVD/CD-плеерам, ПК, ноутбуку и т. п. (см. схему ниже).

• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен-

ные в колонки акустические кабели к разъемам SPEAKERS OUT сабвуфера: левой колонки к

разъему L g, правой – к разъему R h.

• Вставьте mini-jack (Ø 3,5 мм) сигнального кабеля (из комплекта) в разъем LINE IN j саб-

вуфера, а потом подсоедините его к порту LINE OUT звуковой карты ПК или к аудиовыходу

(OUTPUT) МР3/CD-плеера.

• Поставьте на минимум регулятор громкости VOLUME b на сабвуфере, после чего подклю-

чите сабвуфер к сети с помощью кабеля питания i.

• Включите питание сабвуфера выключателем POWER (k, положение ON). Затем включите

источник звука и отрегулируйте уровень громкости сабвуфера регулятором VOLUME b, а

уровни низких и высоких частот – соответственно регуляторами BASS d и TREBLE e.

Правая

колонка

Левая

колонка

Акустический

кабель

Кабель

питания
