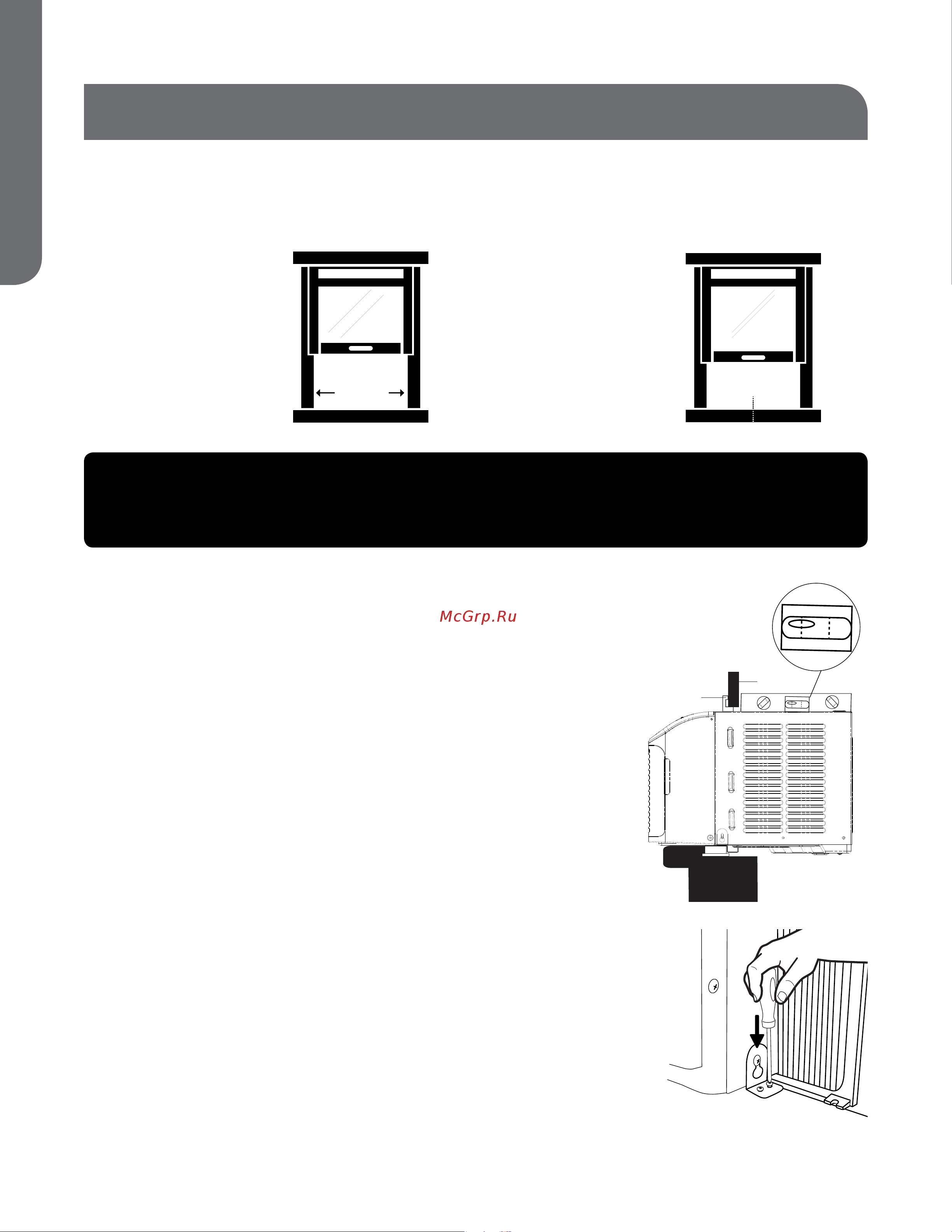

PREPARACIÓN DE LA VENTANA
ESPAÑOL
1. Mida el ancho de la abertura de la ventana. (Vea la Fig. 13).
2. Marque la línea central en el interior de la base
de la ventana con un lápiz. (Vea la Fig. 14).
•
No obstruya las áreas de entrada o de salida de aire en el panel frontal.
•
No obstruya las rejillas en el exterior del aire acondicionado.
3. Centre el aire acondicionado en la base del marco de la ventana.
Asegúrese de colocar la unidad de manera que se apoye en la
basede la ventana con una inclinación hacia abajo de ¼ de pulg.
a½ pulg. hacia el exterior. Baje el bastidor de la ventana detrás
dela canaleta superior para sujetar la unidad en su lugar.
(Vea la Fig. 15).
NOTA: La apariencia del modelo que usted tiene puede
serdiferentea la del que se muestra.
4. Afloje los tornillos ubicados en la esquina inferior derecha
delaireacondicionado.
5. Deslice el soporte lateral sobre el tornillo. El soporte lateral debe
estar apoyado sobre el marco inferior de la ventana.
(Vea la Fig. 16).
6. Ajuste parcialmente el tornillo. Asegure la unidad antes
deajustarla totalmente.
7. Use una broca de taladro de 1/8 de pulg. para hacer un orificio
inicial a través de los orificios en el soporte lateral.
8. Usando dos (2) tornillos para madera de 1 pulg.,
instaleelsoportelateral en el marco inferior de la ventana.
9. Repita la instalación del soporte lateral en el lado izquierdo
delaireacondicionado.
NOTAS Y ADVERTENCIAS:
•
Asegúrese de que su aire acondicionado no se caiga de la abertura de la ventana mientras
lo instala o lo quita.
PÁGINA 12 INSTALACIÓN
Fig. 13 Fig. 14
Fig. 16
ANCHO
LENGTH
HEIGHT
ANCHO
ANCHO
CENTRO
ANCHO DE
LAABERTURA
DELAVENTANA
LÍNEA CENTRAL
Canaleta superior
Bastidor inferior
de la ventana
Fig. 15
