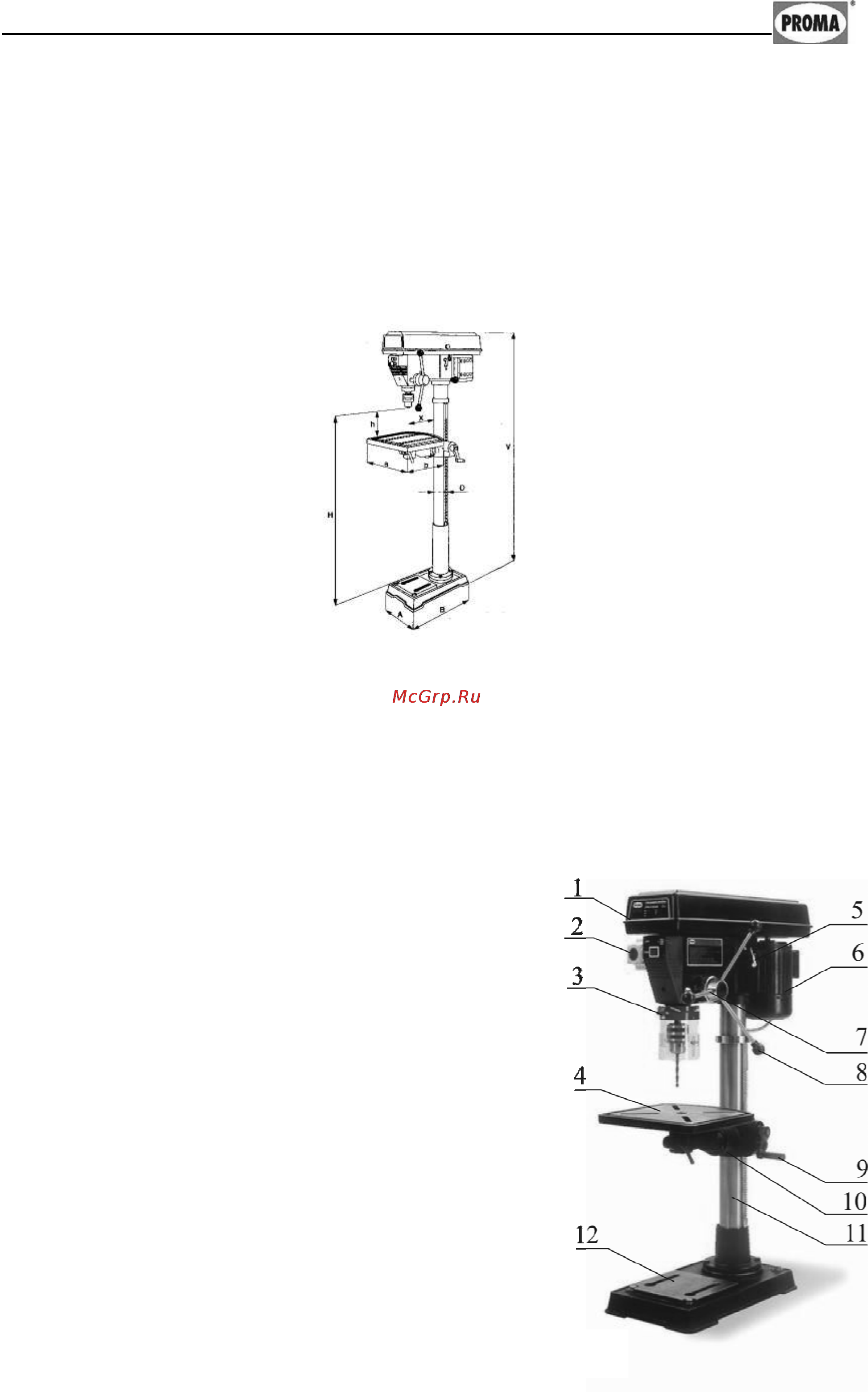

![Proma Е-1516В/400 25401501 Инструкция по эксплуатации онлайн [5/22] 7522](/views2/1008187/page5/bg5.png)
PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
7
Напряжение 3/N РЕ АС 400 в 50 гц.
Исполнение двигателя IP 54.
Паз стола
16 мм.
Паз основания
16 мм.
Масса станка 61 кг
Вылет шпинделя (X) 195 мм.
Макс. расстояние между шпинделем и
основанием (H) 680 мм.
Макс. расстояние между шпинделем и
столом (h) 470 мм.
Размер стола (a
х
b) 300 Х 300 мм.
Размер основания 500 Х 285 мм.
Диаметр стойки (D)
73 мм.
Общая высота (V) 1065 мм.
3.2. Уровень шума оборудования
Уровень акустической мощности (А) оборудования (L
wa
)
L
wa
=75.0 Дб (А) – Значение измерено с нагрузкой.
L
wa
=72.7 Дб (А) – Значение измерено без нагрузки.
Уровень шума (А) на рабочем месте (L
р
А
eq
).
L
р
А
eq
=74.3 Дб (А) – Значение измерено с нагрузкой.
L
р
А
eq
=67.4 Дб (А) – Значение измерено без нагрузки.
3.3. Узлы и детали оборудования.
1. Кожух ремённой передачи.
2. Электрический блок управления.
3. Защитный экран.
4. Стол.
5. Рычаг натяжения ремней.
6. Двигатель.
7. Вал перемещения пиноли шпинделя.
8. Ручка перемещения шпинделя.
9. Ручка вертикального перемещения стола.
10. Кронштейн стола.
11. Стойка с рейкой.
12. Основание.
Рисунок 3.
Рисунок 2.
