PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

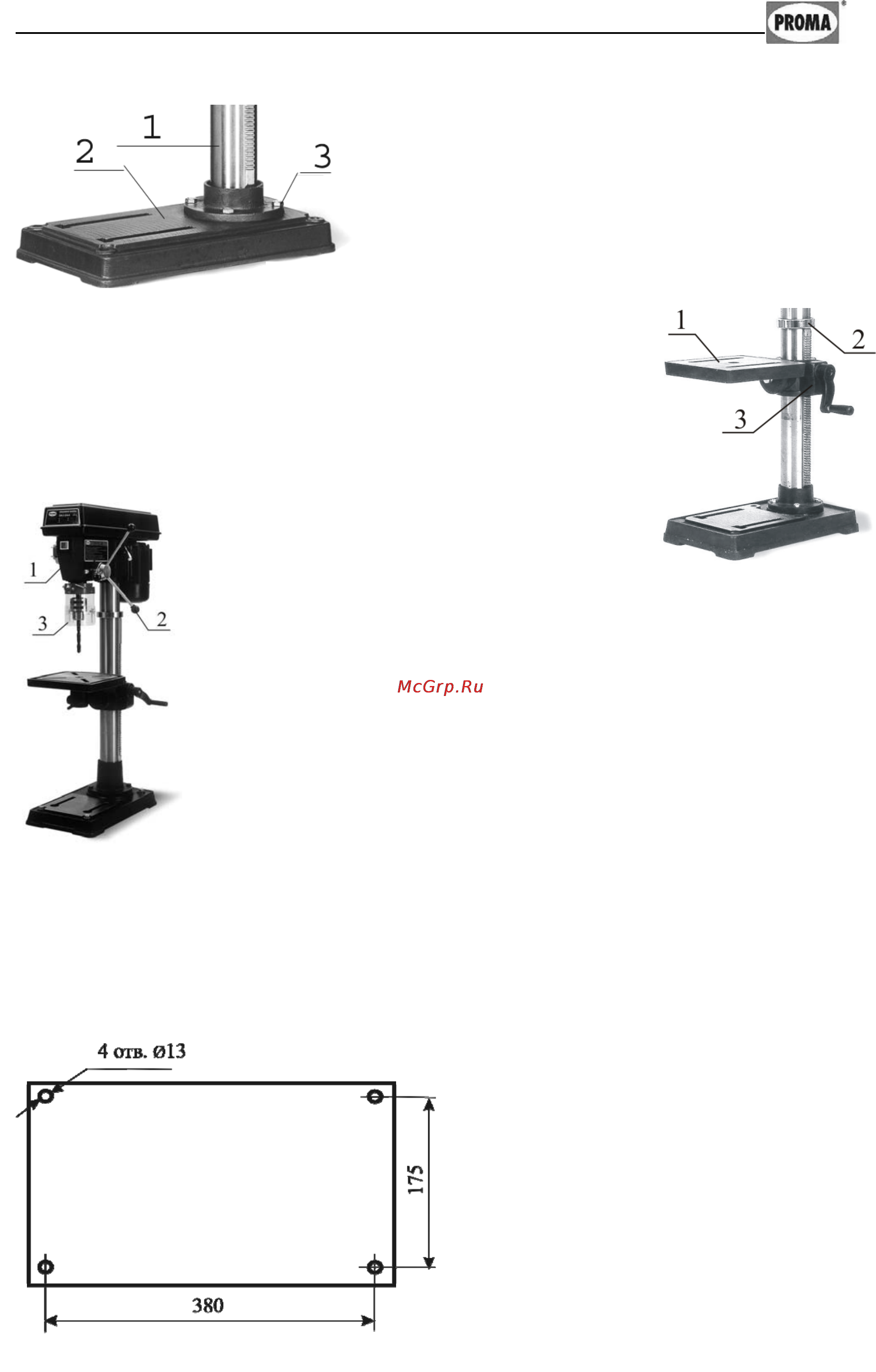

4.3. Монтаж.

Перед сборкой станка достаньте из упаковки всё содержимое и проверьте

наличие всех комплектующих по спи-

ску, приведённому в главе 2 «Комплект

поставки».

Для крепления стойки станка к

основанию закрепите стойку 1 болтами

3 к основанию 2 (см. рис.4).

Для установки стола снимите со стойки кольцо 2 фик-

сирующее рейку. Снимите рейку и вставьте в

кронштейн

стола 3. Установите кронштейн стола с рейкой на стой-

ку. Установите и закрепите кольцо 2. Установите стол. За-

крутите зажимные болты стола и кронштейна. Установи-

те и закрепите ручку вертикального перемещения стола

(см. рис.5).

Для окончательной сборки станка

установите сверлильную головку 1 на

стойку и закрепите с помощью

стопоров (3 рис.11). Прикрутите

ручки

перемещения шпинделя 2 . Установите и закрепите

защитный экран 3. Установите и закрепите (винтами М5×50)

электрический блок управления (см. рис.6).

4.4. Установка.

Обеспечьте безопасную установку станка и его крепление на прочную по-

верхность которая соответствует нагрузке, создаваемой станком. Несоблюде-

ние этого условия может вызвать смещение станка (или его части) и в резуль-

тате этого его повреждение.

Установочные размеры основания станка (см. рис. 7).

Внимание! Несоблюдение ус-

ловий установки может привести к

непредвиденному смещению стан-

ка или частей его конструкции, и в

дальнейшем к его повреждению.

Внимание! При оборудовании ра-

бочего места, следите за тем, чтобы

у обслуживающего персонала было

достаточно места для работы и

управления.

Рисунок 5

Рисунок 7

Рисунок 4.

Рисунок 6.
