14

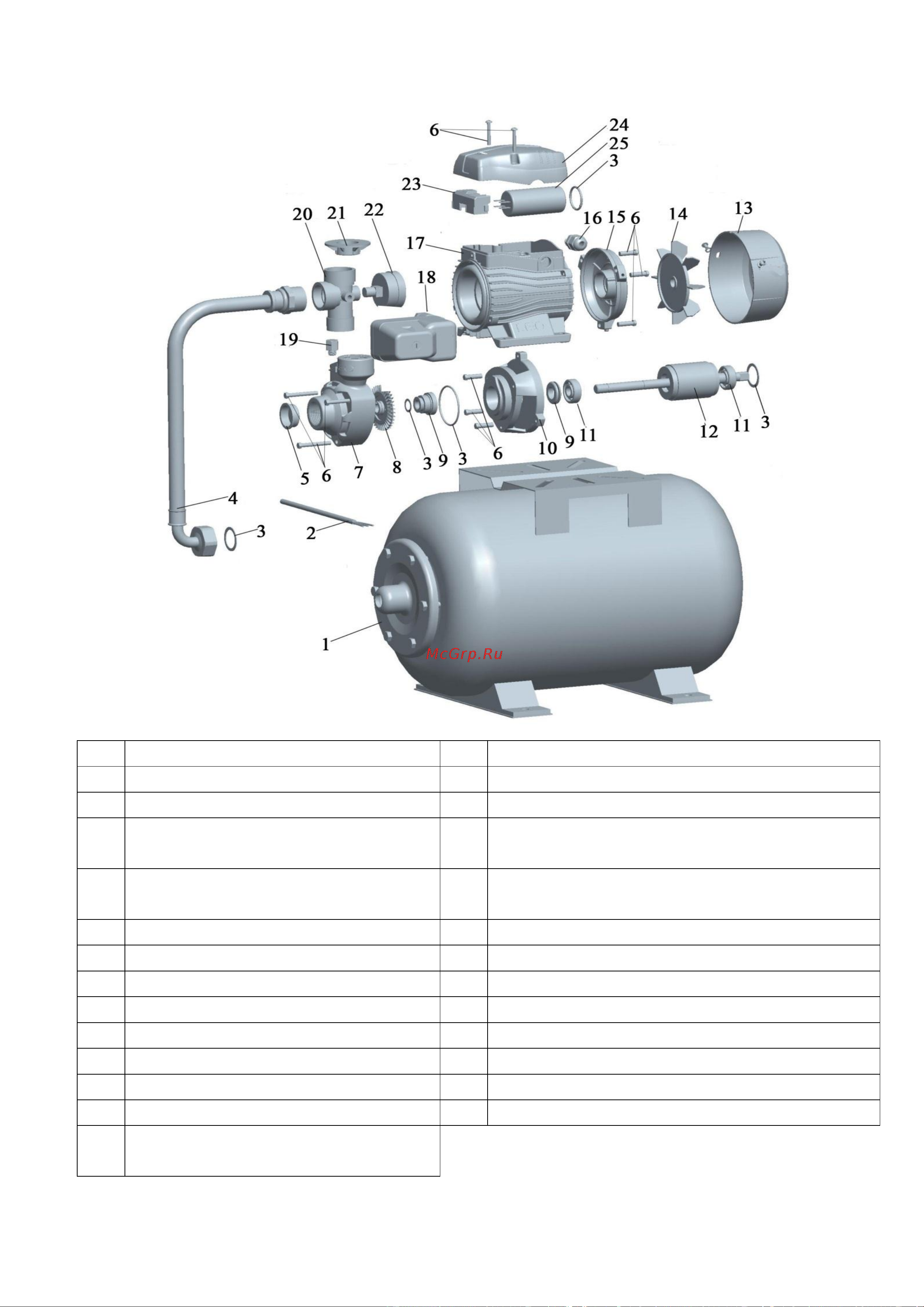

6. Обобщенная схема устройства насосных станций.
№
Наименование
№
Наименование
1.
Фланец гидроаккумулятора.
14.
Вентилятор охлаждения.
2.
Кабель электропитания.
15.
Задняя крышка мотора насоса.
3.
О-образное уплотнительное
кольцо.
16.
Держатель кабеля электропитания.
4.
Гибкий шланг с металлической
оплеткой.
17.
Статор.
5.
Заглушка.
18.
Датчик давления.
6.
Болты.
19.
Пробка заливного отверстия.
7.
Насосная камера.
20.
Пятиходовой штуцер.
8.
Крыльчатка.
21.
Заглушка.
9.
Сальник.
22.
Манометр.
10.
Суппорт.
23.
Крепление конденсатора.
11.
Подшипник.
24.
Крышка конденсатора.
12.
Ротор.
25.
Конденсатор.
13.
Крышка вентилятора
охлаждения.
