12
THERM 14, 23, 28, 32 CLN.A, TCLN.A
Индикация устанавливаемой
температуры
После поворота переключателя для
установки температуры системы отопления
или ГВС (котла с проточным нагревом
ГВС) начнёт мигать соответствующий
символ режима и цифровое отображение
температуры на ЖК дисплее. В этом случае
отображается значение устанавливаемой
температуры. По окончании установки
индикация отображаемой температуры
сохранится еще прибл. 5 секунд.
Последующее постоянное отображение
цифрового значения и символа снова
показывает реальную температуру
соответствующего режима.

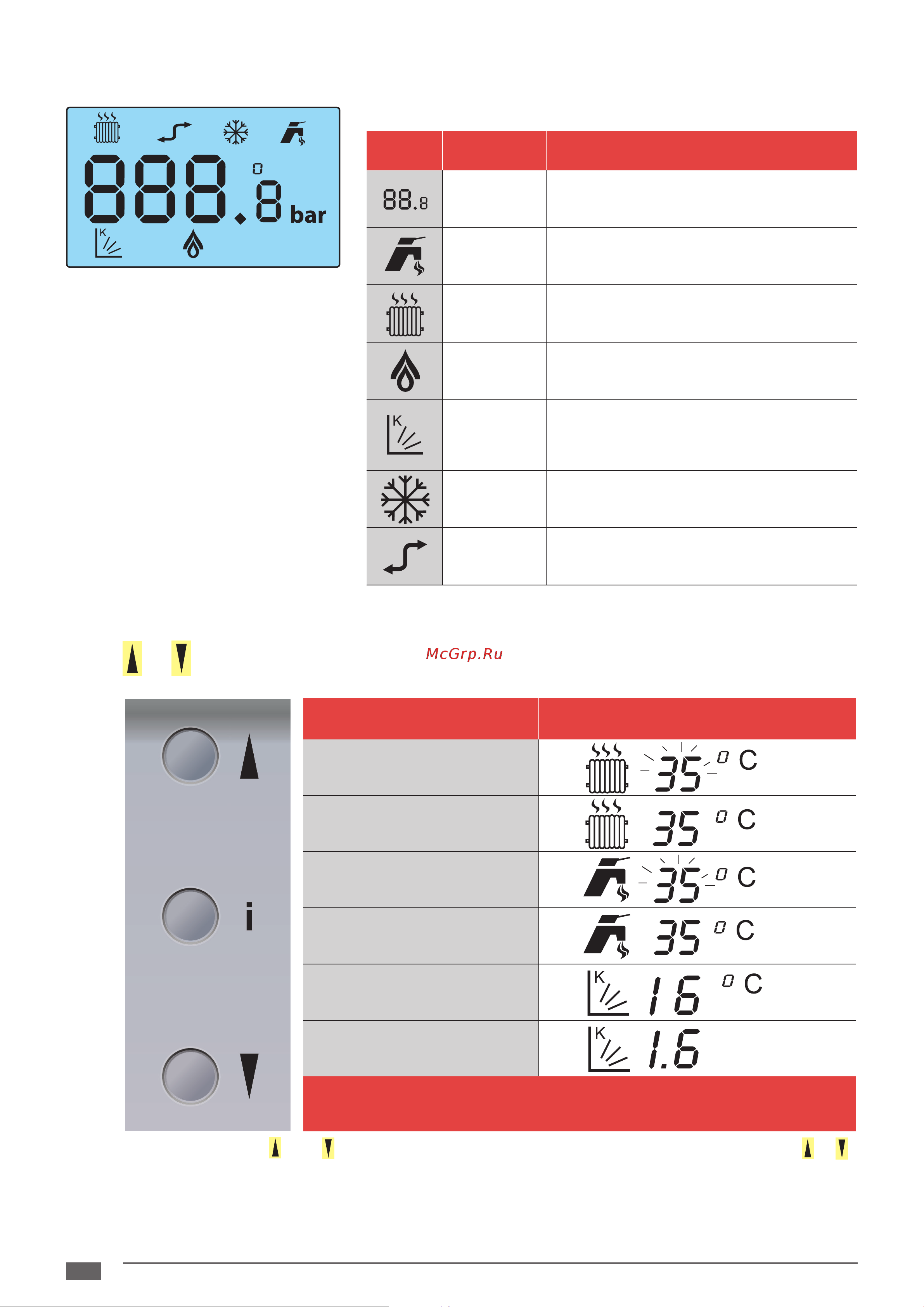

СИМВОЛ НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
поле отображения
Отображение температур, состояний неисправности и
сервисных параметров
краник
Горит постоянно - котёл в режиме нагрева ГВС
Мигает - отобр. температуры ГВС или требуемой
температуры ГВС
радиатор
Горит постоянно - котёл в режиме отопления
Мигает - отображение температуры отопления или
требуемой температуры отопления
огонь
Горит постоянно - горелка горит
Мигает - горелка горит в сервисном режиме
график
(коэффициент "К")
Горит постоянно - выбран эквитермический режим
отопления
Мигает - отображение коэффициента "К", или вместе с °C
наружной температуры
снежинка Котёл в режиме "ЗИМА"
Коммуникация
Горит постоянно - коммуникация OpenTherm+ активна
Мигает - коммуникация с интерфейсом каскада активна
reset
Описание символов, отображаемых на дисплее
2.1.2 ЖК дисплей
2.1.3 Информационное меню
Кнопки и использованы для входа и перемещения в обоих направлениях в информационно меню в
следующем порядке:
ПАРАМЕТР ОТОБРАЖЕНИЕ НА ДИСПЛЕЕ
Требуемая температура
отопления
Температура отопления
Требуемая температура ГВС (2)
Температура ГВС (2)
Наружная температура (1)
Эквитермический график
(коэффициент "К")
Возврат в нормальное отображение
Еси не будет нажата кнопка или в течение 10 секунд, или при одновременном нажатии кнопок и ,
инормационное меню будет закончено.
(1) - отображение наружной температуры доступно только при подключении соответствующего датчика и выбора
эквитермического регулирования.
(2) - при выборе нагрева ГВС в баке отображается „- -“ , (при дополнительном нагреве солнечного аккумулятора
отображается цифровое значение - см. далее)
