7

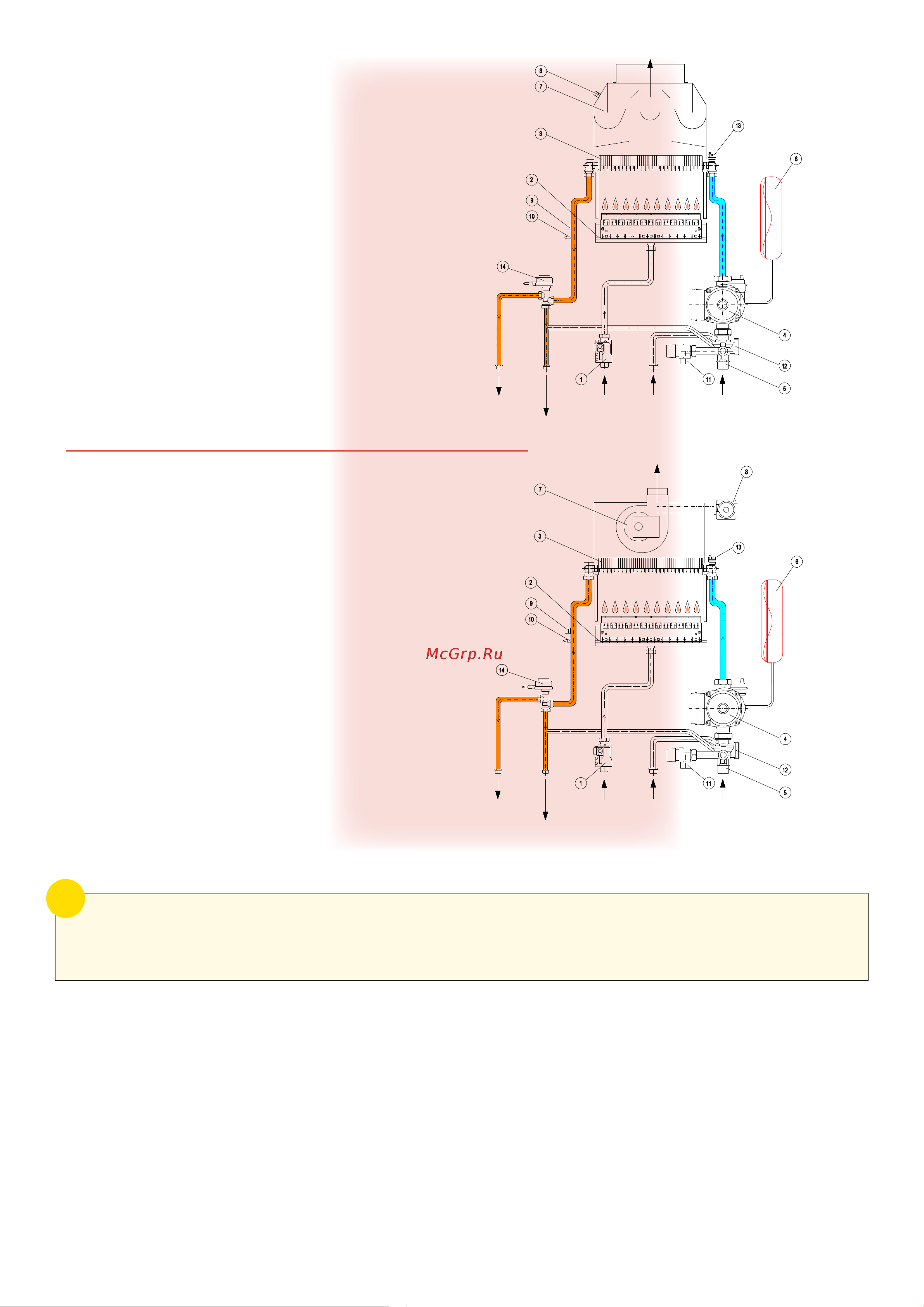

THERM 20 28 LXZ.A
Позиция Деталь
1 - Газовый вентиль
2 - Горелка
3 - Теплообменник котла
4 - Насос
5 - Объединенная арматура
6 - Расширительный резервуар
7 - Тягопрерыватель
8 - Термостат дымовых газов
9 - Аварийный термостат
10 - Температурный датчик
11 - Предохранительный вентиль
12 - Датчик протока
13 - Воздуховыпускной вентиль
14 - Трёхходовой вентиль
THERM 20 28 TLXZ.A
Позиция Деталь
1 - Газовый вентиль
2 - Горелка
3 - Теплообменник котла
4 - Насос
5 - Объединенная арматура
6 - Расширительный резервуар
7 - Вентилятор
8 - Маностат
9 - Аварийный термостат
10 - Температурный датчик
11- Предохранительный вентиль
12 - Датчик протока
13 - Воздуховыпускной вентиль
14 - Трёхходовой вентиль
При запахе газа:
- закрыть кран подачи газа под котлом
- обеспечить вентиляцию помещения (окна, двери)
- не манипулировать с эл. выключателями
- погасить возможный горящий открытый огонь
- немедленно пригласить сервисного специалиста
При запахе дымовых газов:
- выключить котёл
- обеспечить вентиляцию помещения (окна, двери)
- пригласить сервисного специалиста (запрещено эксплуатировать котёл до проверки сервисным специалистом)
При пожаре прибора:
- закрыть кран подачи газа под котлом
- отключить прибор от эл .сети
- погасить огонь порошковым или углекислотным огнетушителем
!
THERM , ,
.
, . - ,
.., :
