Dell XPS 13 (321x-6156) [18/70] Замена платы индикатора питания
![Dell XPS 13 (321x-6156) [18/70] Замена платы индикатора питания](/views2/1082176/page18/bg12.png)
18 Плата индикатора питания
Замена платы индикатора питания
1
Совместите отверстие для винта на плате индикатора питания с
отверстием для винта на упоре для рук в сборе.
2
Завинтите винт, которым плата индикатора питания крепится к упору
для рук в сборе.
3
Вставьте кабель платы индикатора питания в разъем на системной плате
и нажмите на защелку разъема, чтобы зафиксировать кабель.
Действия после завершения операции
1
Установите нижнюю крышку. См. раздел «Установка нижней крышки»
на стр. 16.
2
Выполните инструкции, описанные в разделе «После выполнения работ с
внутренними компонентами компьютера» на стр. 13.

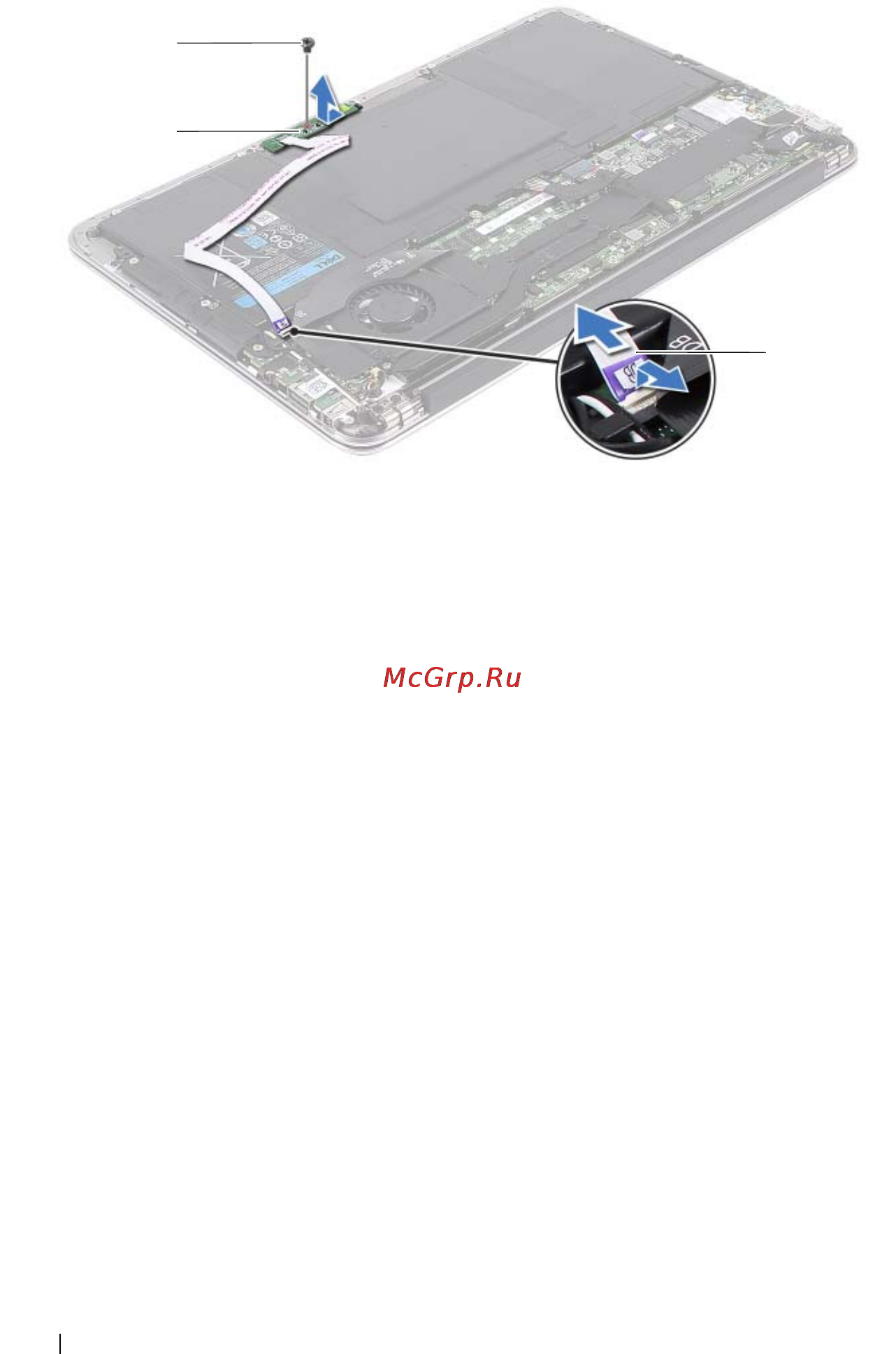

1 винт 2 кабель платы индикатора
питания
3 плата индикатора питания
2
3
1
