10 11

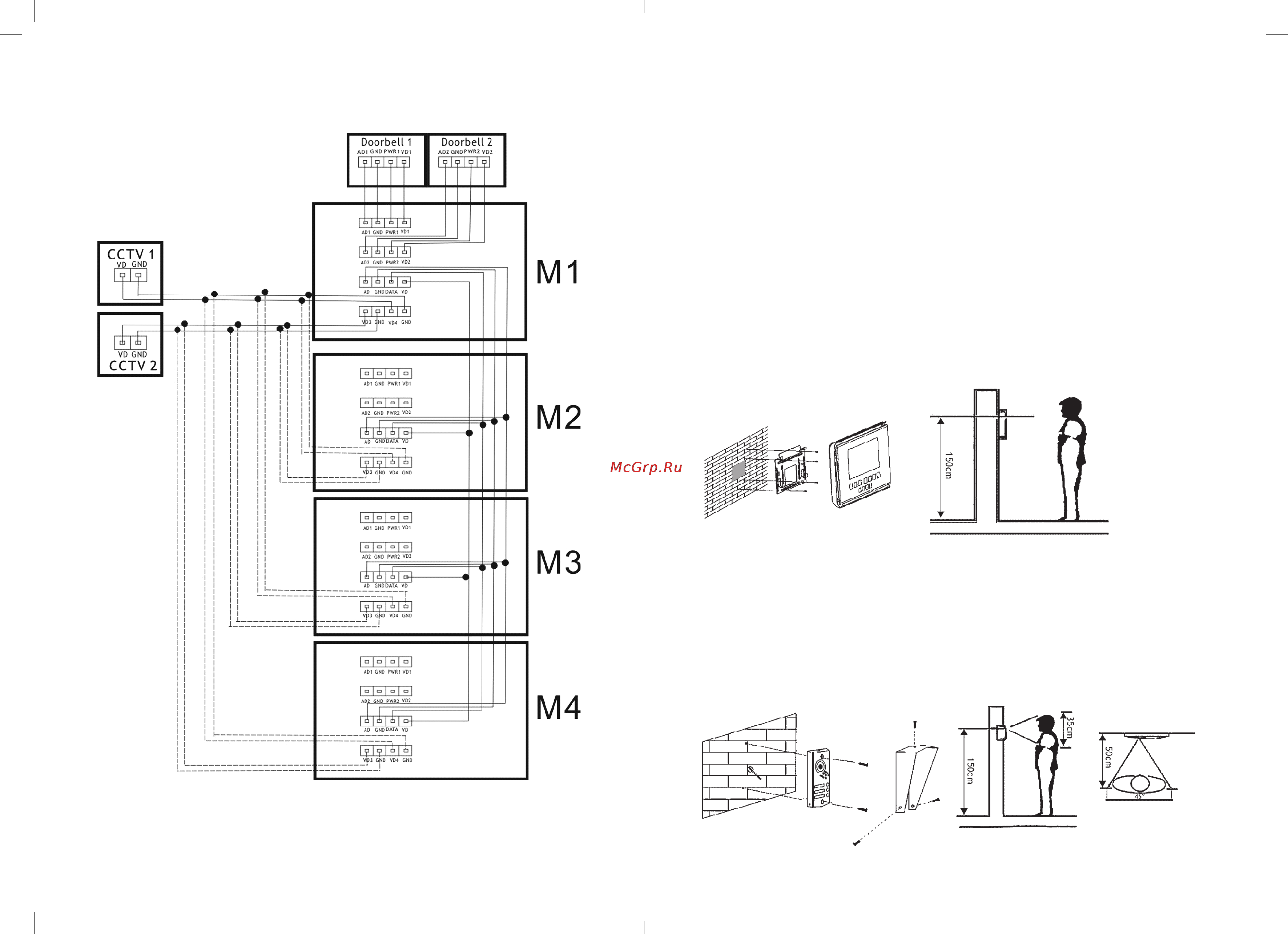

Схема (2 монитора, 2 дверных звонка, 2 камеры видеонаблюдения)
 
 
 
 

пунктирной линией, то их могут контролировать все устройства.
Установка одного монитора и дверного звонка
Инструкция по установке
Обратитесь к схеме подключения выбранной вами системы и убедитесь, что
используете подходящий кабель.



должно составлять не менее 350 мм.
Отключите соединительный разъем от задней стенки монитора.
Убедитесь, что источник питания не подключен.
Подключите кабели в соответствии со схемой.
Снимите верхнюю и нижнюю крышки для определения точек крепления.

Подключите питание после установки дверного звонка.
Выберите наиболее подходящее положение дверного звонка, избегайте попадания
на камеру прямого солнечного света, теней от окружающих предметов, а также
дождя.


Проведите кабель под монтажной пластиной дверного звонка.
Подключите кабель к системе в соответствии со схемой.
Установите дверной звонок на монтажной пластине и зафиксируйте его винтами.
