Falcon Eye FE-35CM [5/9] Настройка и использование
![Falcon Eye FE-35C [5/9] Настройка и использование](/views2/1082295/page5/bg5.png)

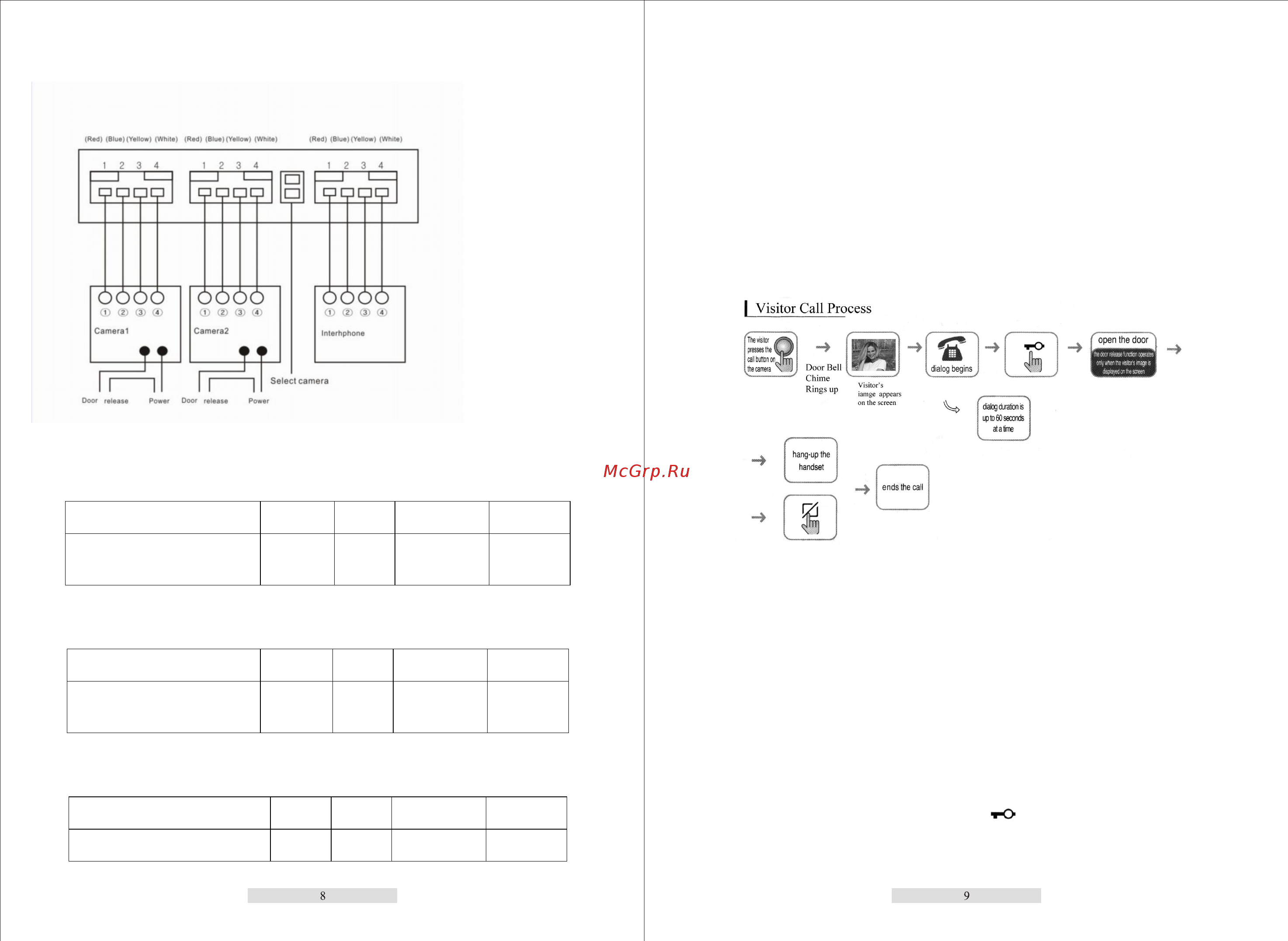

Схема подключения
1. 4-контактный разъем, для подключения первой вызывной панели/видеокамеры;
№ контакта
1 2 3 4
Назначение
Аудио
красный
GND
синий
Управление
желтый
Видео
белый
2. 4-контактный разъем, для подключения второй вызывной панели/видеокамеры;
№ ко
нтакта
1 2 3 4
Назначение
Аудио
красный
GND
синий желтый
Видео
белый
3. Внутренняя связь (Интерфон): 4-контактный разъем для внутренней аудиосвязи;
№
контакта
1 2 3 4
Назначение провода
Аудио GND Интерком
Питание
Питание
Меры предосторожности при подключении:
1. Если в непосредственной близости находится кабель под высоким напряжением,
используйте коаксиальный кабель с металлической наружной оболочкой.
2. Использование кабеля с поврежденной изоляцией может привести к короткому
замыканию и стать причиной неисправности или пожара.
3. Перед подключением монитора к вызывной панели убедитесь, что монитор
выключен.
Настройка и использование
Использование домофона
Включите монитор.
1. Когда посетитель нажимает кнопку вызова, на Вашем аппарате раздается звуковой
сигнал.
2. На экране появляется изображение с вызывной панели;
A. Если Вы не собираетесь отвечать, то просто не снимайте трубку; изображение исчезнет
с экрана через 20 секунд.
B. Для ответа снимите трубку, в этом случае изображение собеседника будет выводиться
на экран в течение 90 секунд, либо до тех пор, пока Вы не положите трубку на рычаг.
3. После разговора нажмите кнопку «Открыть» ( ) для автоматической разблокировки
дверей.
