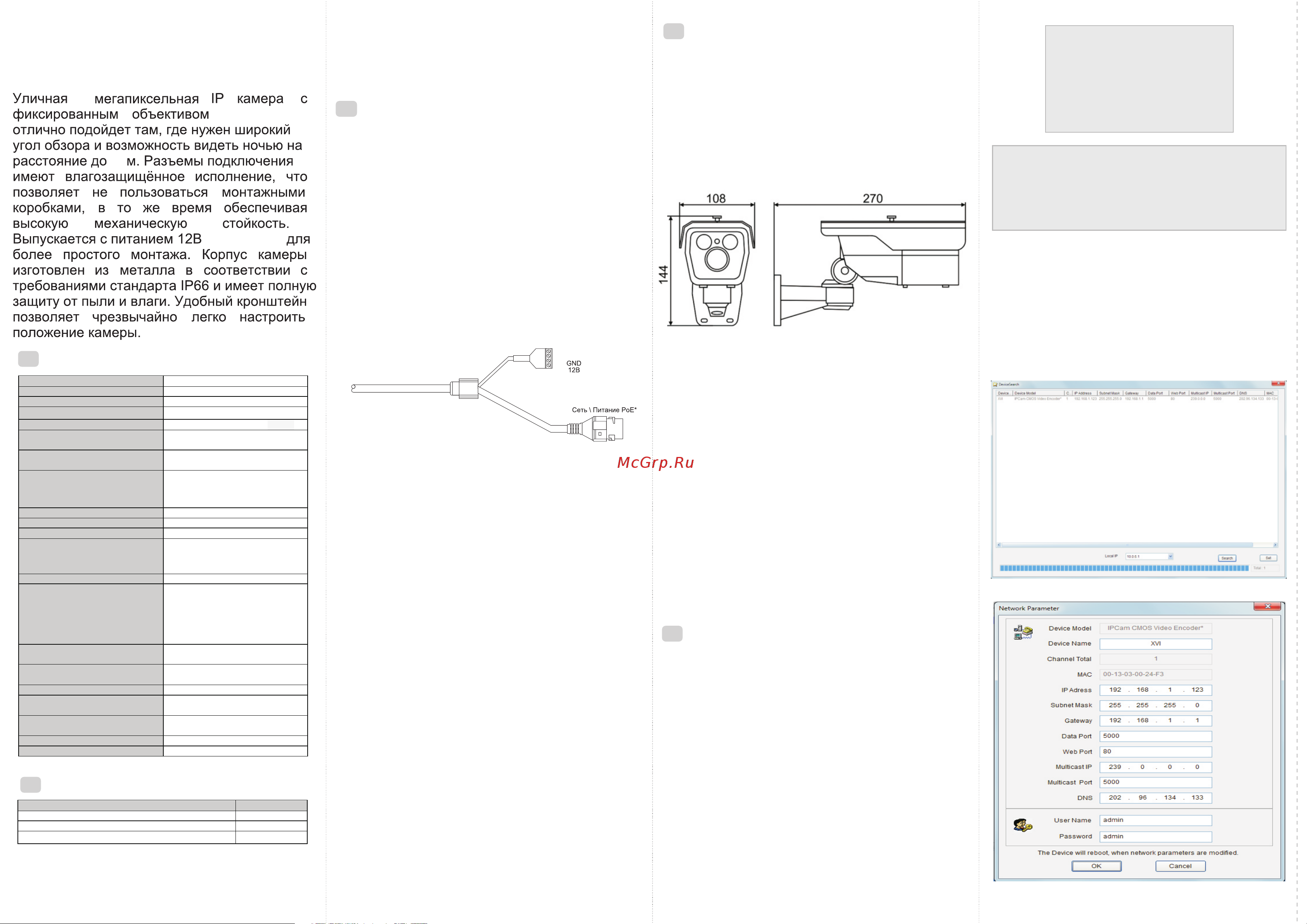

Благодарим Вас за использование товаров Российского производства изготовленных ООО Фотон Уличная 2хмегапиксельная 1Р камера с фиксированным объективом Е1211321Р 1Р отлично подойдет там где нужен широкий угол обзора и возможность видеть ночью на расстояние до 60м Разъемы подключения имеют влагозащищённое исполнение что позволяет не пользоваться монтажными коробками в то же время обеспечивая высокую механическую стойкость Выпускается с питанием 12В РоЕ 802 За для более простого монтажа Корпус камеры изготовлен из металла в соответствии с требованиями стандарта 1Р66 и имеет полную защиту от пыли и влаги Удобный кронштейн позволяет чрезвычайно легко настроить положение камеры ВАЖНО Комплектация и некоторые параметры устройства могут быть изменены производителем без дополнительного уведомления 3 Назначение выводов камеры 1Р камеры XVI комплектуются кабелем с клеммной колодкой рисунок 1 с возможностью подключения активного микрофона Б или А в названии камеры с током потребления 0 3 А защищён самовосстанавливающимся предохранителем При необходимости колодку можно удалить а провода заизолировать При эксплуатации на улице или в условиях повышенной влажности необходима герметизация всех соединений AUD O_Out AUDIO_h пип 1 Основные технические характеристики EI2113ZIP 1R Н Silicon Hi3516C 1 2 9 Sony IMX 323 Модель Тип процессора Тип матрицы Сеть Питание РоЕ 2 MPix 1980x1080 Количество эффективных пикселей Тип питания DC 12V ЮООмА HiPoE 8O2 3af Фи ксированны it 2 8 12мм 3Mpix Объектив 11 26411 265 MJ PEG Видсокодск макс битрейт 16384 кБиг с Разрешение видео скоросгь зашей количество потоков 2 MPLx 1920x1080 25K C 2 потока 1 MPLx 1280x720 25 c 2 потока ПК подсветка дальность Рисунок 1 до 60м 0 1 0 01 лк Чувствительность деныночь Переключаемый ИК фшыр Да TCPIP UDP RTP RTSP RTCP HTrP DNS DDNS DHCP FTP NTP PPPOE SMTP UPNP Поддерживаемые протоколы Звуковой кодек G 71I G 711A G 711U SMART I PS автоматическое изменение количества к с SMART FOCUS определение расфокусировки объектива ROI Region Of Interest область интереса до 4ч областей MOTION DETECTION запись на ТР видео скрнншо1ы WDR Вет рое нный и игеллектуаль ны й подогрев 1Р66 SMART возможности Дополнительные функции Подо ре в Уровень защиты Габариты в упаковке д ш в мм Габариты без упаковки д ш в мм 263 216 113 270 108 144 Материал корпуса Д Ш1азон рабочих температур ip металл стекло 7O i5O C холодный старт 50 С Таблица 1 2 Комплект поставки Наименование Уличная IP видеокамера И2113Z1P 1R Паспорт Комплект крепежа количество ШТ 1 1 1 в зависимости от модификации камеры Таблица 2 ДЛЯ СБРОСА КАМЕРЫ К ЗАВОДСКИМ НАСТРОЙКАМ НЕОБХОДИМО ЗАМКНУТЬ СПЕЦИАЛЬНО ВЫВЕДЕННЫЕ ПРОВОДА МЕЖДУ СОБОЙ НА 5 6СЕК ПЕРЕД ПОДКЛЮЧЕНИЕМ МИКРОФОНА ОТКЛЮЧИТЕ ПИТАНИЕ ОТ КАМЕРЫ ОБРАЩАЕМ ВНИМАНИЕ ЧТО КАМЕРЫ XVI РАССЧИТАНЫ НА РАБОТУ С АКТИВНЫМИ МИКРОФОНАМИ 4 Монтаж и подключение камеры Камера монтируется с помощью идущего в комплекте крепежа Все действия по установке и подключению камеры необходимо производить при отключенном питании камеры После монтажа камеры настройте ракурс камеры Установочные размеры показаны на рисунке 2 270 Рисунок 2 ПАРАМЕТРЫ КАМЕРЫ ПО УМОЛЧАНИЮ IP адрес 192 168 1 123 Логин admin Пароль 123456 ВО ИЗБЕЖАНИИ ПОЛУЧЕНИЯ ДОСТУПА К ИЗОБРАЖЕНИЮ С КАМЕРЫ СТОРОННИМИ ЛИЦАМИ ОБЯЗАТЕЛЬНО СМЕНИТЕ ПАРОЛЬ Скачайте программу ОеуюеЗеагсЬ с сайта http www xvi ru download programms в разделе Скачать Программы Распакуйте архив DeviceSearch zip и запустите ярлык DeviceSearch exe Откроется окно программы рисунок 3 Нажмите кнопку Search Выберите мышкой нужную камеру затем нажмите кнопку Set появиться окно настроек Network Parameter рисунок 4 IP видеокамера предназначена для работы в Ethernet сетях стандарта 100BASE T x Подключение к сети осуществляется кабелем типа витая пара категории 5 САТ5 или выше с разъемом 8Р8С RJ45 Максимальная длинна сегмента согласно стандарту до 100 метров При прокладке кабеля необходимо соблюдать стандарты ISO IEC IS 11801 или ГОСТ Р 53246 Очень важно чтобы кабельные трассы проходили на достаточном удалении от источников электромагнитных помех ПРИ НАРУШЕНИИ СТАНДАРТОВ ПРОКЛАДКИ КАБЕЛЕЙ СКС ПРАВИЛЬНАЯ РАБОТА КАМЕРЫ НЕ ГАРАНТИРУЕТСЯ Рисунок 3 5 Быстрая настройка сетевых параметров Настройка сетевых параметров камеры возможна через WEB интерфейс с помощью специальной утилиты IPCSearchUtil exe и с помощью специального ПО U С поставляемых в комплекте с камерой ВАЖНО ДОСТУП К WEB интерфейсу камеры возможен только если камера и компьютер с которого осуществляется доступ расположены В ОДНОЙ ПОДСЕТИ Поэтому для первичной настройки сети мы рекомендуем использовать утилиту IPCSearchUtil exe которая позволяет изменять сетевые настройки камеры ДЛЯ УТИЛИТЫ НАХОЖДЕНИЕ КАМЕРЫ В ОДНОЙ ПОДСЕТИ С ПК НЕ ВАЖНО Рисунок 4
