HSBLG
1. SELECT
2. A ЭКРАН
3. BLACK MASK
4. LEVEL
5. РЕЖИМ
6. ИСХОДНОЕ
ЗОНА1
ВЫКЛ
КРУГЛОСУТ
7. ВОЗВРАТ
ВОЗВР
ВЫКЛ
20
Рисунок 7
OUTDOOR MODE
1. MIN SHU.
2.MAX SHU.
3. ВОЗВРАТ ВОЗВР
1 / 25
1 / 50
Рисунок 5
DC LENS MODE
1. РЕЖИМ
2. IRIS SPEED
3. ВОЗВРАТ
ВНУТРИ
ВОЗВР
8
Рисунок 4

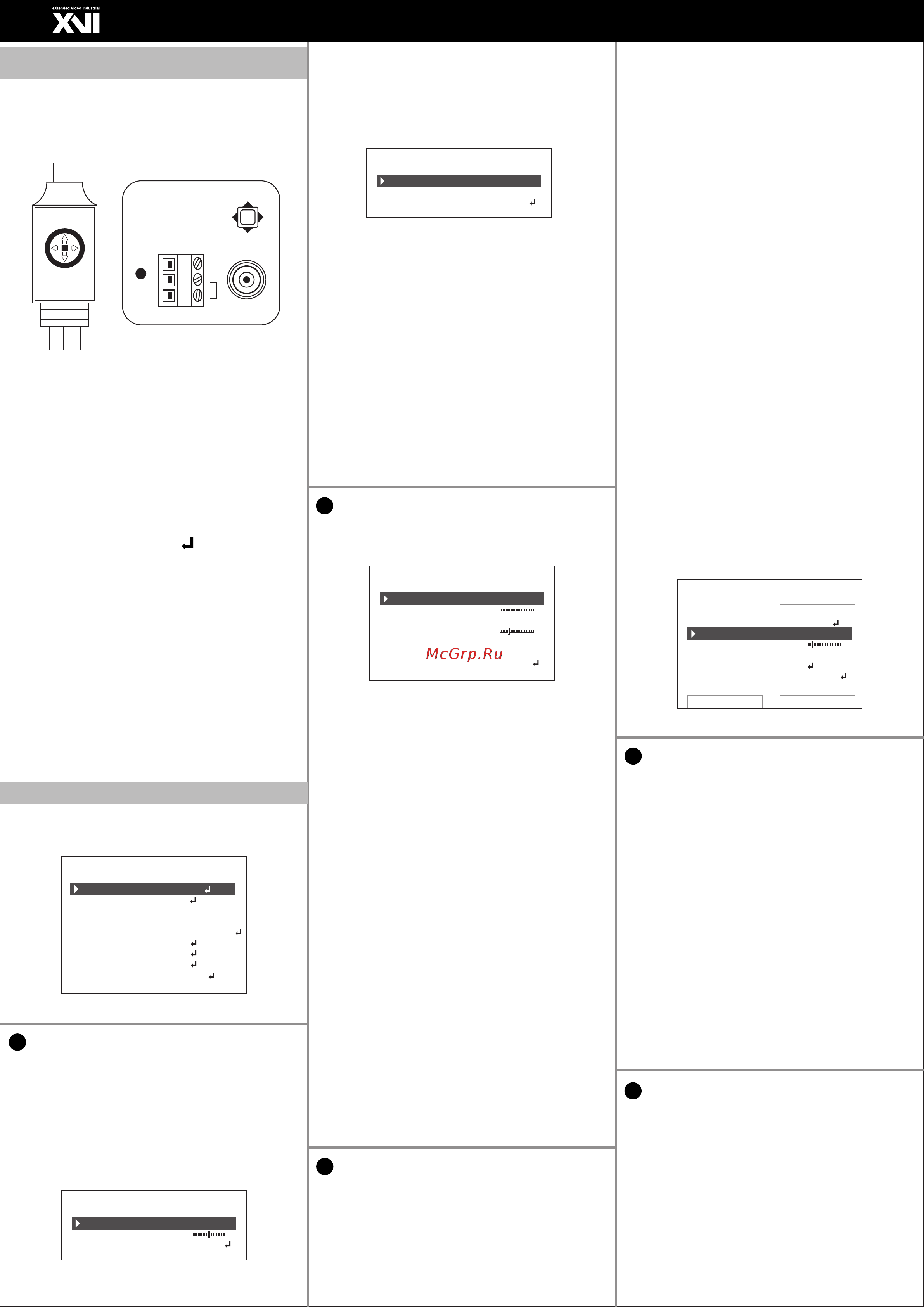

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ КАМЕР XVI СЕРИИ С92хх С93хх
ОСНОВНОЕ МЕНЮ
Для входа в основное меню (Рисунок 3)
необходимо нажать клавишу «Set».
РАЗМЕЩЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
ЭКРАННЫМ МЕНЮ
Размещение кнопок управления на кабеле
камеры - (Рисунок 1).
Размещение кнопок управления на задней
панели камеры (Рисунок 2).
Up – кнопка вверх
Down - кнопка вниз
Right (R) – кнопка вправо
Left (L) – кнопка влево
Set – кнопка установки (вертикальное нажатие на
манипулятор).
Навигация по экранному меню выполняется с
помощью кнопок на камере или джойстике
(расположенном на кабеле). Пункты меню,
содержащие дополнительные «скрытые»
настройки отмечены знаком « »
Для входа в подменю меню нажмите «Set» на
выбранном пункте. Для изменения значения
выбранного параметра используйте кнопки "Left"
или "Right".
Камера позволяет работать в двух режимах:
CVBS и AHD. Переключение режимов
осуществляется удержанием кнопки "Right",
когда камера находится в рабочем режиме
(меню настроек закрыто).
Удержание клавиши "Down" переключает режимы
PAL и NTSC. Удержание клавиши "Left" переводит
камеру в режим CVBS
ОБЪЕКТИВ
1
Содержит следующие варианты работы с
объективом:
џ РУЧНОЙ - для объективов с ручной или
фиксированной диафрагмой.
џ DC - для объективов с автоматической
регулировкой диафрагмы. Для входа в
дополнительные настройки (Рисунок 4) нажмите
«SET».
џ РЕЖИМ – место установки камеры:
1. ВНУТРИ - установка камеры внутри
помещения,
2. НА УЛИЦЕ - установка камеры вне
помещения, имеет дополнительные параметры
(Рисунок 5):
1. MIN SHU. - минимальная выдержка,
2. MAX SHU. - максимальная выдержка.
3. ВОЗВРАТ - возвращение в предыдущее
меню, имеет 2 параметра:
1) ВОЗВР - возврат в предыдущее меню с
сохранением изменений,
2) ЕН3 - сохранение параметров и выход из
меню настройки
џ IRIS SPEED - настройка скорости
открытия/закрытия диафрагмы.
џ ВОЗВРАТ - возвращение в предыдущее меню,
имеет 2 параметра:
1. ВОЗВР - возврат в предыдущее меню с
сохранением изменений,
2. ЕН3 - сохранение параметров и выход из
меню настройки.
2
ЭКСПОЗИЦИЯ
Содержит параметры для настройки
изображения (Рисунок 6).
џ ЗАТВОР - управление параметрами выдержки,
имеет значения
◦ АВТО — управление параметрами
осуществляет камера
◦ 1/25 – 1/50000 – фиксированные значения
выдержки
◦ х2-х30 — режим накопления (увеличение
чувствительности)
◦ FLK – устранение мерцания при искусственном
освещении
џ AGC - автоматическое усиление видеосигнала,
значения от 1 до 15
џ НАКОПЛЕНИЕ - пункт зарезервирован
џ ЧЕТКОСТЬ - настройки контрастности
џ D-WDR - цифровое расширение динамического
диапазона. Имеет несколько значений:
◦ АВТО- настройками управляет камера
◦ ВЫКЛ- режим D-WDR отключен
◦ ВКЛ- ручное изменение параметров D-WDR от
1 до 8
џ DEFOG - увеличение детализации в условиях
тумана или задымленности.
◦ АВТО- режимом управляет камера
◦ ВЫКЛ- режим отключен
џ ВОЗВРАТ - возвращение в предыдущее меню,
имеет 2 параметра:
◦ ВОЗВР - возврат в предыдущее меню с
сохранением изменений,
◦ ЕН3 - сохранение параметров и выход из меню
настройки.
џ ВЫКЛ - режим компенсации отключен
џ BLC - режим компенсации равномерной
засветки
џ HSBLC - режим компенсации встречных
засветок высокой интенсивности (инверсия
засветок). Данная функция позволяет в
выделенных областях изображения
автоматически маскировать очень яркие
фрагменты изображения. Чаще всего эти
функции применяются для чтения номеров
автомобилей. (Рисунок 7)
◦ SELECT - выбор текущей зоны для
редактирования
◦ НА ЭКРАНЕ - управление положением зоны на
экране.
▪ ВЫКЛ - зона не отображается
▪ ВКЛ - зона отображается, имеет несколько
подпунктов
▪ POSITIE - позиция зоны на экране,
выбирается джойстиком
▪ MAAT - высота зоны
▪ TER WEER - ширина зоны
◦ BLACK MASK- включение или отключение
маски затемнения
◦ РЕЖИМ- выбор режимов для наложения маски
▪ КРУГЛОСУТ - маска накладывается постоянно
▪ НОЧЬ - маска накладывается при достижении
определенного порога AGC в диапазоне от 0
до 255
◦ ИСХОДНОЕ - возврат к стандартным
настройкам наложения маски.
◦ ВОЗВРАТ - возвращение в предыдущее меню,
имеет 2 параметра:
▪ ВОЗВР - возврат в предыдущее меню с
сохранением изменений,
▪ ЕН3 - сохранение параметров и выход из
меню настройки.
BACKLIGHT
3
WHITE BAL
4
Настройки цветового баланса и цветовой
температуры изображения
џ
џ
џ
џ
џ
џ
AWB - автоматическая настройка баланса и
температуры
РУЧНОЙ - ручная установка баланса белого
НА УЛИЦЕ - автоматическая настройка для
установки вне помещений
ВНУТРИ - автоматическая настройка для
установки в помещениях
AWC → УСТ - Чтобы настроить баланс белого
для конкретных условий освещённости,
разместите перед камерой белый объект
(обычный белый лист бумаги) убедитесь, что лист
попадает в кадр полностью и нажмите кнопку
«ОК» (SET) на мини джойстике. Камера настроит
баланс белого, принимая за исходный «белый»
размещённый перед объективом объект.
ATW - автоматический контроль баланса белого
Рисунок 6
ЭКСПОЗИЦИЯ
1. ЗАТВОР
2. AGG
3. НАКОПЛЕНИЕ
4. ЧЕТКОСТЬ
5. D-WDR
6. DEFOG
АВТО
ВЫКЛ
ВЫКЛ
7. ВОЗВРАТ
ВЫКЛ
ВОЗВР
12
37
Рисунок 2 Рисунок 1
НАСТРОЙКА
ВИДЕОВЫХОД
+12B
T
СЕТЬ
UP
DOWN
L R
Рисунок 3
MAIN MENU
1. ОБЪЕКТИВ
2. ЭКСПОЗИЦИЯ
3. BACKLIGHT
4. WHITE BAL
5. DAY&NIGHT
6. NR
DС
ВЫКЛ
ATW
ВНЕШНИЙ
7. SPECIAL
8. ADJUST
9. ВЫХОД
EH3
Это режим компенсации задней засветки. Если
камера видит наблюдаемый объект на светлом
фоне, то изображение этого объекта на экране
может оказаться до неразборчивости
затенённым. Для того, чтобы этого не случилось
функция BLC намеренно увеличивает
экспозицию, повышая яркость наблюдаемого
объекта в ущерб разборчивости заднего фона.
DAY&NIGHT
5
Управление режимами день\ночь может
осуществляться несколькими способами.
џ АВТО - Автоматическое переключение режимов
по уровню AGC (Рисунок 8)
◦ D→N (AGC)- верхний порог чувствительности,
по которому включается режим «ночь».
◦ D→N (DELAY)- задержка переключения
режима
◦ N→D (AGC)- нижний порог чувствительности,
по которому включается режим «день»
◦ N→D (DELAY)- задержка переключения
режима
