23
свериться с действующими электротехническими
правилами и нормами для страны / зоны установки.
5. Прикрепите кабель сети переменного тока к выключателю
питания, используя прилагаемый кабельный зажим, винт
и шайбу, а затем уложите кабель в один из каналов схема
разводки проводов.
6. Соедините концевые выводы провода в клеммной колодке
для соответствующих соединений, как указано.

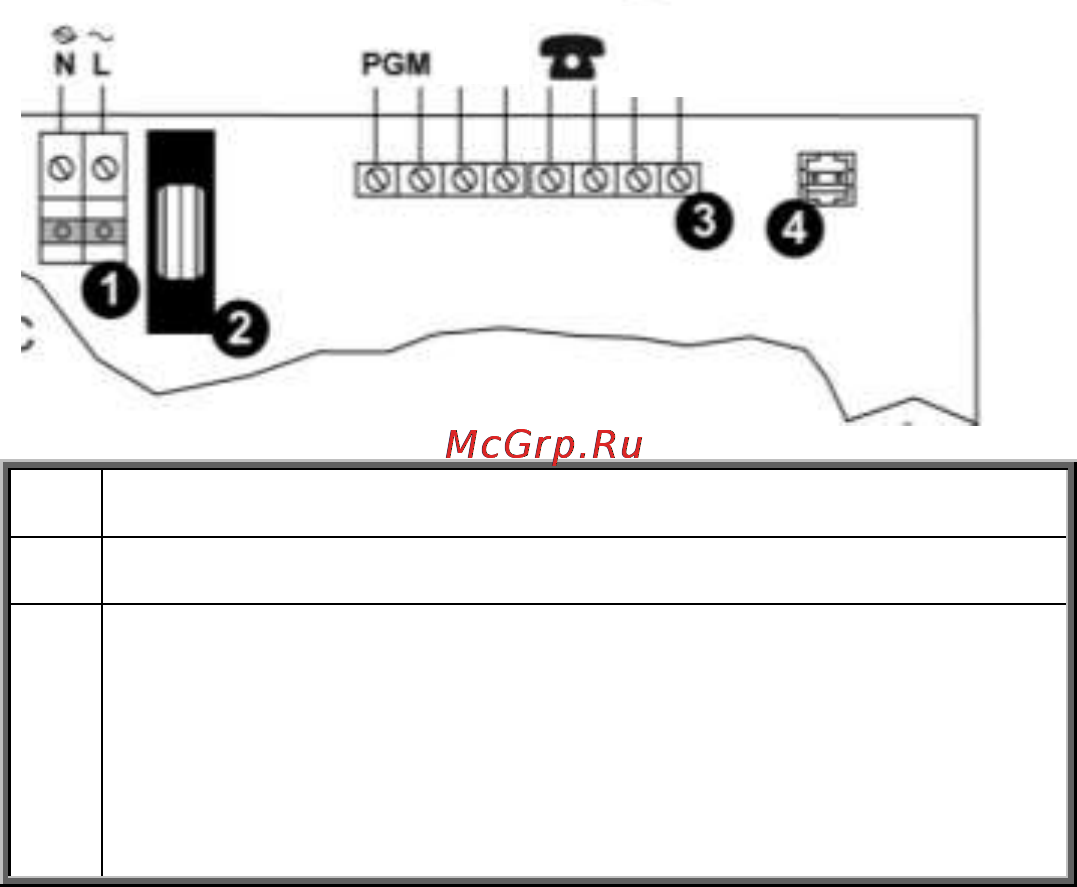

Клеммы переменного тока
Кабельный зажим
Клеммная колодка. Выводы слева направо:
внешний модуль, модуль энергообеспечения
(PGM), зона (для единого проводного
периферийного устройства), заземление (GND),
телефон, телефонная линия
7. Если SIM-карта еще не установлена, установите ее сразу, не
включая питания (см. Ошибка! Источник ссылки не найден.,
стр. Ошибка! Закладка не определена.).
8. Когда все работы по разводке проводов и установке SIM-карта
выполнены, закройте футляр панели управления. Убедитесь,
что язычки на покрытии стали на место в соответствующие
гнезда, а затем вновь закрепите маленький винт на передней
крышке.
9. Закрепите панель управления на стене (см. Ошибка!
Источник ссылки не найден., стр. Ошибка! Закладка не
определена.).
Зона
Тел.
линия
