22

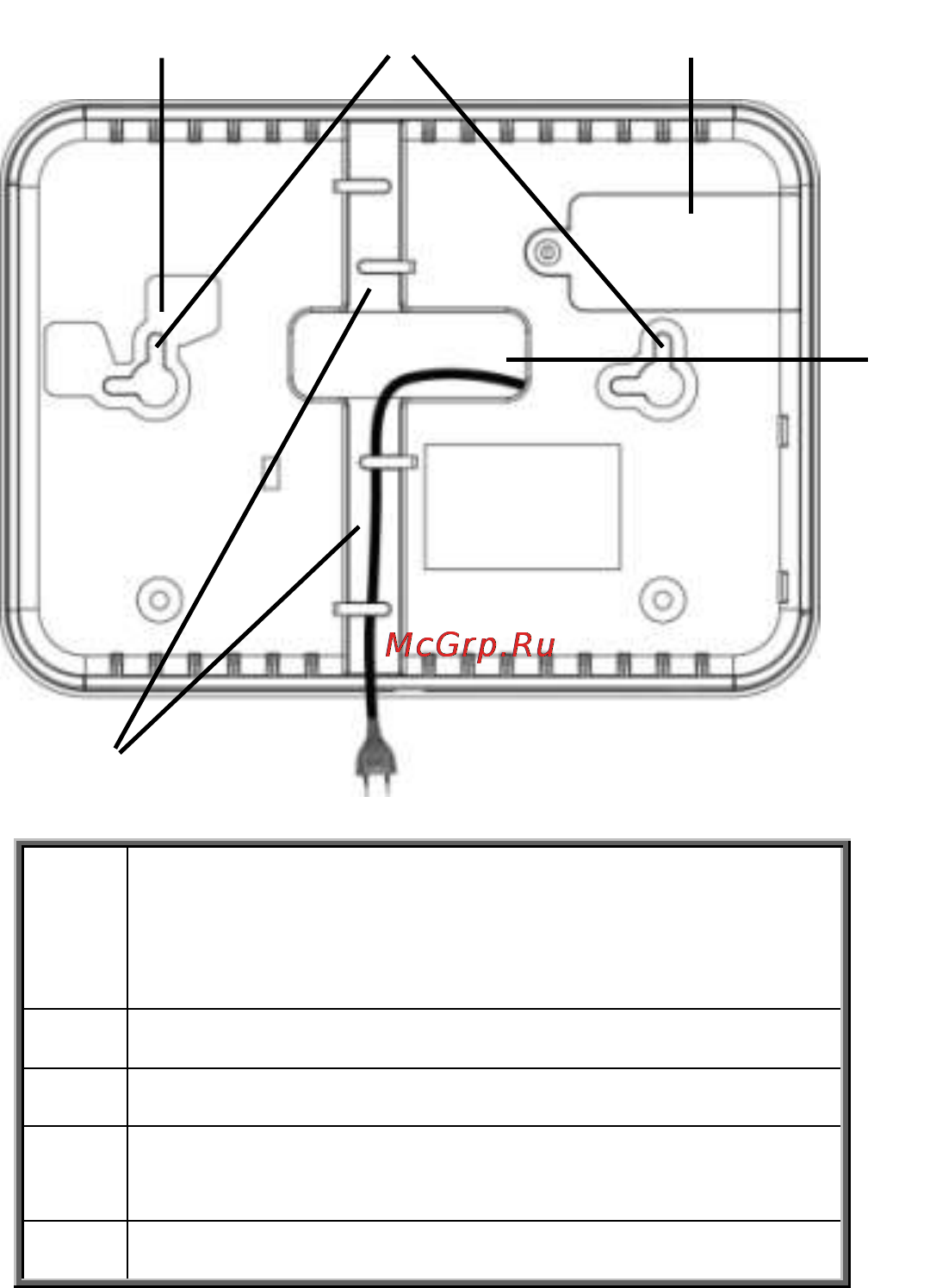

3. На задней стенке панели управления проведите кабель сети
переменного тока через отверстие в разводке проводов:
Местоположение выключателя защиты
от несанкционированного вскрытия (на
противоположной стороне)
Крепежные гнезда для винтов
Крышка гнезда SIM-карты
Выходное отверстие системы разводки
проводов
Каналы для разводки проводов
4. Присоедините концевые выводы кабеля сети переменного
тока к терминалам переменного тока, убедившись в
правильном положении фазы [L] и нейтрали [N] схемы
разводки проводов, как показано на следующей иллюстрации
на стр. 18.
ПРИМЕЧАНИЕ: Относительно цветов кабелей в схеме
разводки проводов для сети переменного тока следует
