Falcon Eye NEXT [13/20] Подключение проводных датчиков и подключение электрических цепей

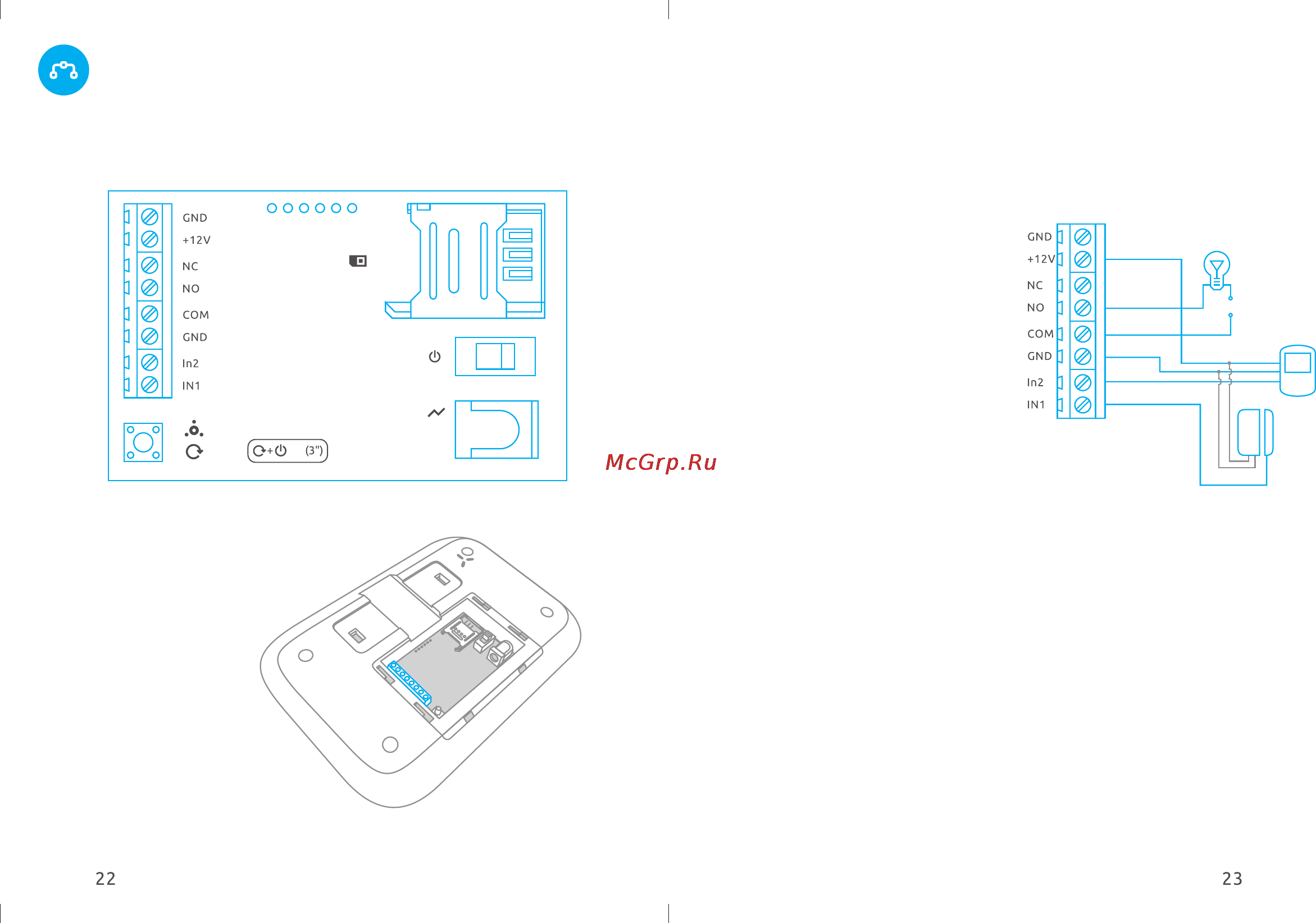

Подключение проводных датчиков и

подключение электрических цепей

питание:

DC 9-12V

Вкл. Выкл.

SIM-карта

регистрация

сброс

вкл.

Клемма «-12В»(земля)

Клемма «+12В»

Выход нормально закрытого реле (сухой контакт)

Выход нормально открытого реле (сухой контакт)

Вход реле (сухой контакт)

Клемма «-12В»(земля)

Вход проводных датчиков 2

Вход проводных датчиков 1

Проводные датчики:

В контрольной панели есть 2 входа для подключения проводных

датчиков (IN1 и IN2). Подключите выход датчика (N.C. или N.O.)

на вход контрольной панели (IN1 или IN2), а второй выход датчика

(GND) подключите на GND вход в контрольной панели. При

помощи SMS (стр. 30) Укажите тип проводного датчика.

Подключение проводной сирены и светового индикатора:

Подключите плюсовой провод от источника питания на контакт

(COM) в контрольной панели. Минусовой провод от источника

питания подключить к минусу сирены, а плюсовой провод от сирены

подключаем к контакту N.O. в контрольной панели.

Контрольная панель при возникновении тревоги активизирует реле

и сирена включается.

А если за место сирены подключить световой индикатор и

плюсовой провод от индикатора подключить к контакту N.C.

контрольной панели. То при постановке системы на охрану у вас

загорится индикатор.

Клемы питания:

Если вы не хотите использовать свой источник питания для проводных

датчиков или сирены, то на контрольной панели есть выходы

постоянного тока (DC 12V 1A).
