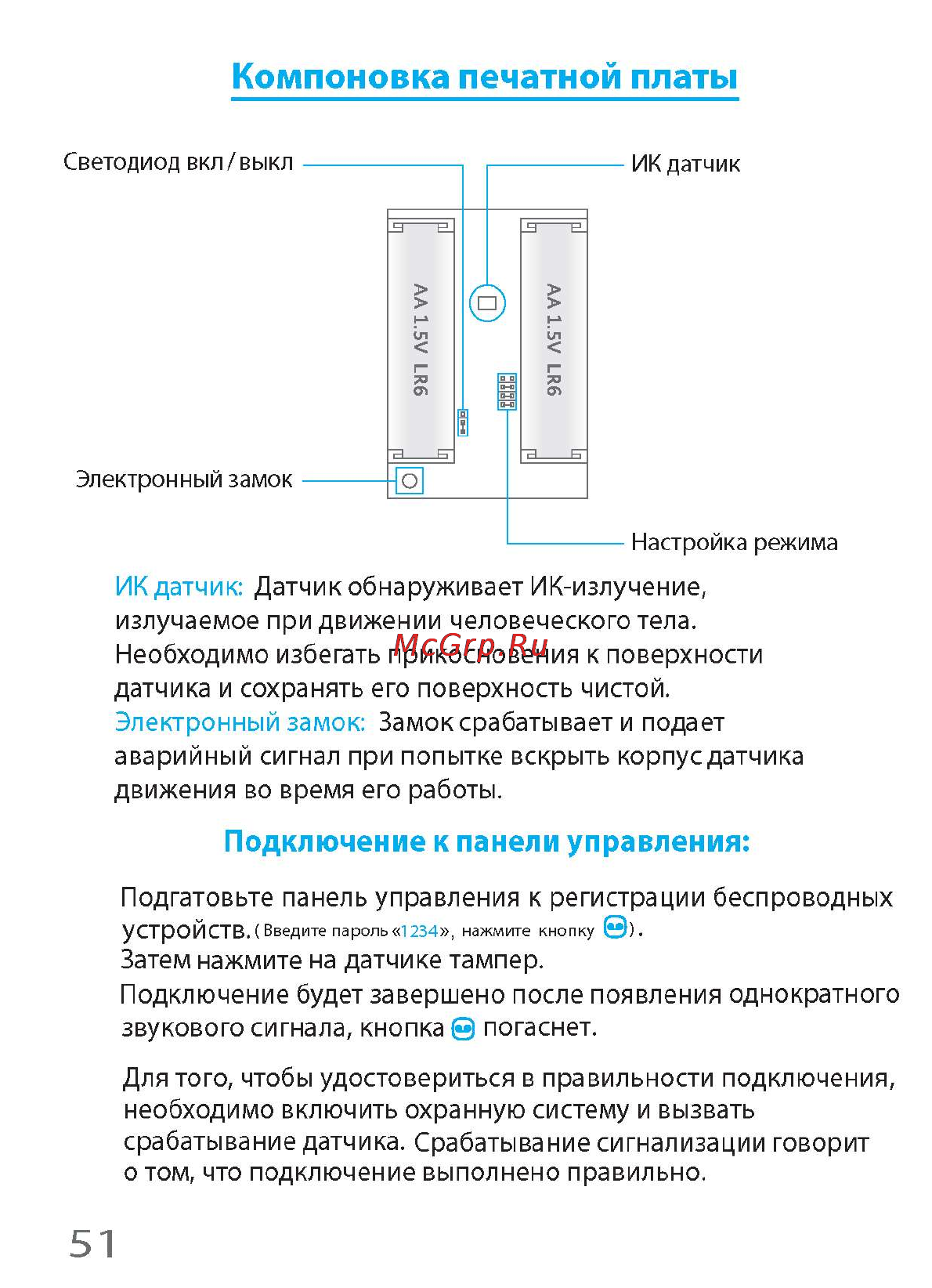

Компоновка печатной платы
Светодиод вкл/выкл
Электронный замок
ИК датчик
Ш_
Настройка режима
ИК
датчик Датчик обнаруживает ИК-излучение,
излучаемое при движении человеческого тела.
Необходимо избегать прикосновения
к
поверхности
датчика
и
сохранять его поверхность чистой.
Электронный замок: Замок срабатывает
и
подает
аварийный сигнал при попытке вскрыть
корпус
датчика
движения во время его работы.
Подключение к панели управления:
Подгатовьте панель управления к регистрации беспроводных
УСТРОЙСТВ.(Введите
пароль«1234», нажмите кнопку ©).
Затем нажмите
на
датчике тампер.
Подключение будет завершено после появления однократного
звукового сигнала, кнопка
©
погаснет.
Для того, чтобы удостовериться в правильности подключения,
необходимо включить охранную систему
и
вызвать
срабатывание датчика. Срабатывание
сигнализа ции
говорит
о
том,
что подключение выполнено правильно.
51
