2. Режим связи и нагрузочное сопротивление

2.1 Стандартной шине RS485 требуется, чтобы устройства подключались в цепь, на

каждом из концов которой должны быть установлены нагрузочные сопротивления 120

Ом.

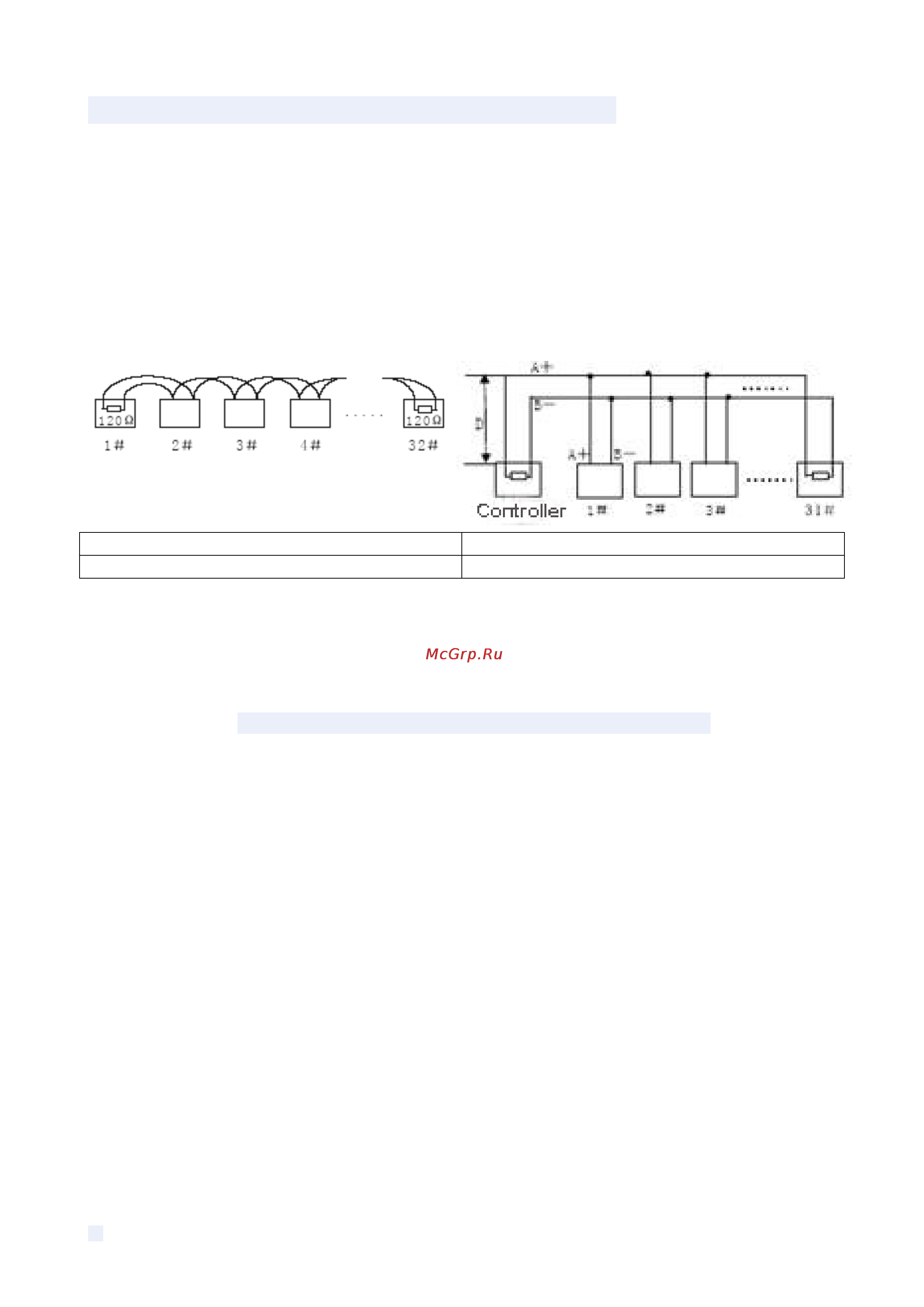

На рис. 26 и рис. 27 упрощенно показано подключение, но расстояние части «D» должно

составлять не более 7 метров.

Рис 26 Рис 27

120 Ω

120 Ом

Controller

Контроллер

2.2 Нагрузочное сопротивление 120 Ом подключается, как показано на рис 27.

Нагрузочное сопротивление 120 Ом доступно на печатной плате и подключается, как

показано ниже:

При необходимости подключения сопротивления 120 Ом, переключите 8

бит

DIP-переключателя SW2 в положение «Вкл». После этого сопротивление 120 Ом будет

включено в цепь.Приложение Ⅳ Таблица сопоставления кодов адресов

DIP-переключатель SW1 задает адрес купольной камеры в двоичной кодировке. 8-й бит -

верхний, а 1-й бит - нижний.

При переключении кодового бита DIP-переключателя в положение «Вкл»,

соответствующему биту присваивается значение «1». В противном случае присваивается

значение «0».

Ниже приводится таблица сопоставления кода адреса купольной камеры для задания

PELCO-D:
