ВВЕДЕНИЕ

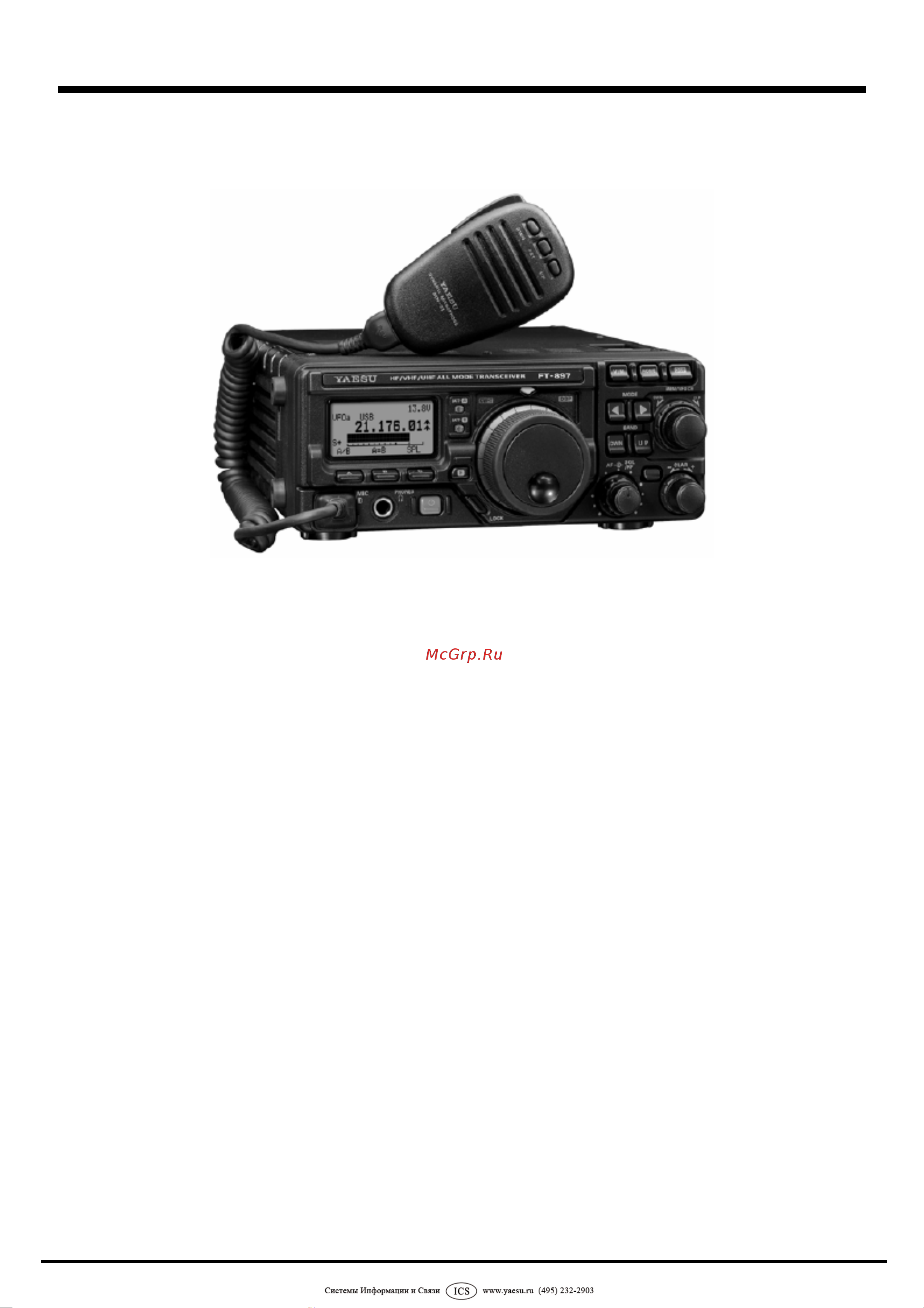

FT-897 – это прочный, новаторский,
многодиапазонный, многорежимный портативный
трансивер для работы на радиолюбительских
MF/HF/VHF/UHF диапазонах. Покрывая 160-10 метровые
диапазоны, а также 6, 2 метровые и 70 сантиметровые
диапазоны, FT-897 включает возможность работы в SSB,
CW, AM, FM и цифровых режимах, предоставляя
наиболее полный комплект технических возможностей
для осуществления радиолюбительской связи.
Предназначенный для работы от (1) внешнего
источника постоянного тока, от (2) встроенной батареи
(требует дополнительной FNB-78 Ni-MH батареи) или от
(3) источника переменного тока (требует
дополнительного внешнего источника питания FP-30),
FT-897 обеспечивает 100 ватт выходной мощности от
13.8-вольтового внешнего источника питания или
источника переменного тока. При использовании
дополнительной батареи FNB-78 Ni-MH FT-897
автоматически переключается на 20 ватт (430 MHz: 10W)
выходной мощности.
Многофункциональный жидко-кристаллический
дисплей имеет привлекательную подсветку, которая
может быть отключена для сохранения энергии батарей.
Дисплей включает графическое отображение выходной
мощности, напряжения Автоматического Контроля
Уровня, КСВ и уровеня модуляции. Он также отображает
некоторые значки активированных режимов, а также
функции для трех функциональных кнопок (А, В и С).
Среди наиболее продвинутых функций FT-897 те,
которые включены только в большие базовые станции.
Они включают двойной VFO; работу с разносом частот;
цифровую обработку сигнала (цифровой фильтр обхода
частот; уменьшение шума; Notch-фильтр и микрофонный
эквалайзер); переключение промежуточной частоты;
подстройка частоты ("R.I.T."); шумоподавитель;
автоматический контроль усиления приемника с выбором
режимов Быстро/Медленно/Авто/Отключено; настройку
усиления приемника по высокой частоте и
шумоподавителя; IPO (оптимизацию точки пересечения)
и аттенюатор выходного каскада; прием авиационных
частот на АМ; прием АМ и FM радиопрограмм; прием
метеорологических станций США; VOX; встроенный
электронный ключ; регулируемый шаг на CW;
автоматический разнос (сдвиг) частот для использования
FM репитера (ARS); встроенный CTCSS кодировщик/
декодировщик; ARTS™ (система ответа при
автоматическом обнаружении зоны действия другого
трансивера); система автоматической загрузки памяти
при интеллектуальном поиске; спектроскоп; 200 каналов
памяти, а также Домашние каналы и каналы памяти для
определенных диапазонов; буквенно-цифровое
обозначение каналов памяти; функции автоматического
отключение питания (APO) и передатчика (TOT);
возможность управления компьютером и функция
клонирования.
Мы настаиваем на том, чтобы Вы полностью
прочитали настоящее руководство, чтобы полностью
усвоить потрясающие возможности совершенно нового
трансивера FT-897.
FT-897 Руководство пользователя Страница 1
