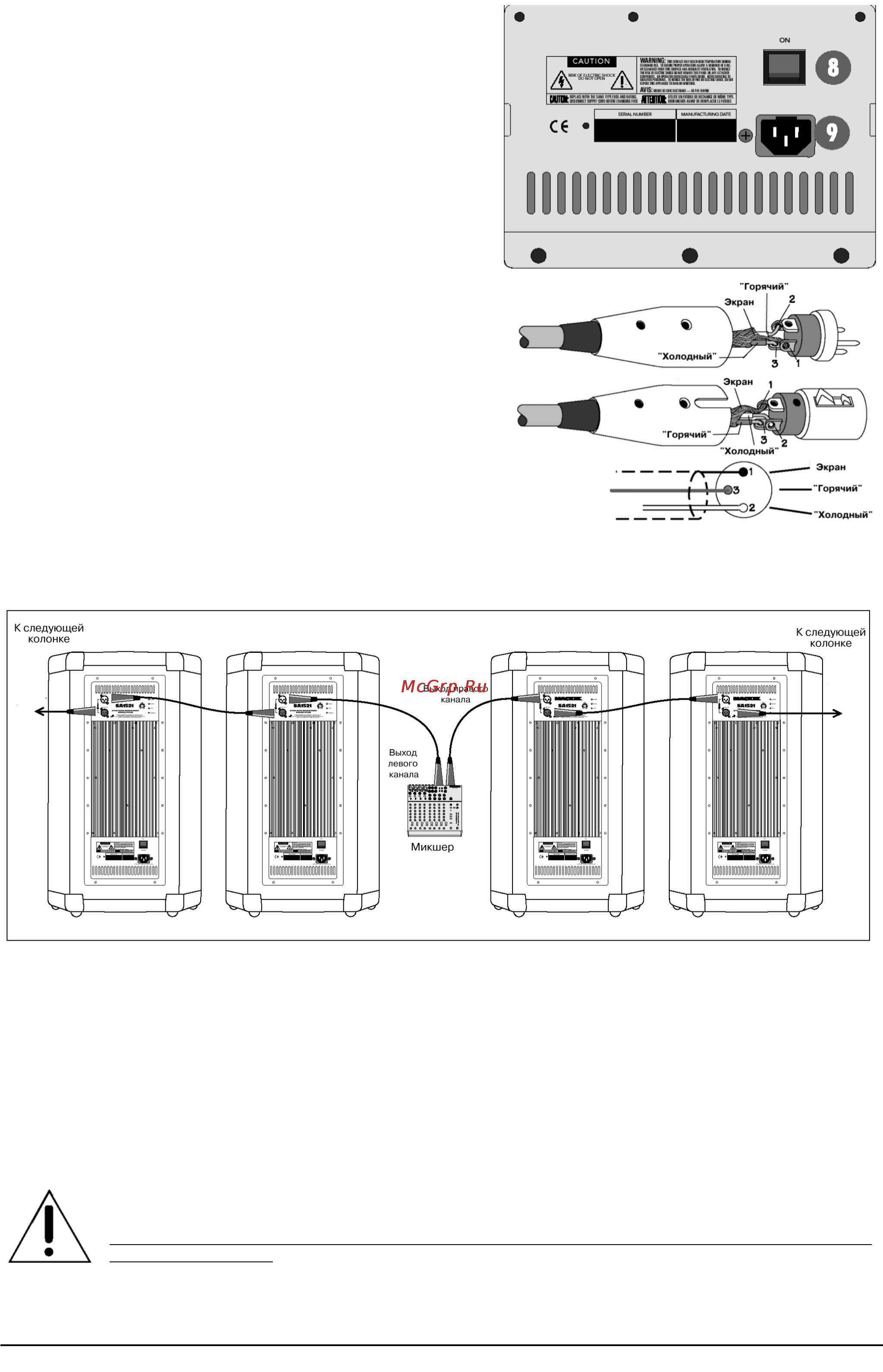

7 Система SA1521 оснащена схемой термозащиты При перегреве усилителя или охлаждающих радиаторов включается индикатор THERMAL и мьютируется входной сигнал В этом случае необходи мо определить причину недостаточная циркуляция охлаждающего воздуха попадание прямых солнечных лучей на радиатор и так да лее и обеспечить эффективное охлаждение Восстановление нор мального режима работы усилителя осуществляется автоматичес ки после его охлаждения 8 Переключатель питания Перед включением прибора убедитесь что регулятор громкости источника сигнала находится в минималь ном положении 9 Сетевой разъем Предназначен для подключения питания к встро енному усилителю системы Fusion SA1521 Во избежание потерь мощности при удлинении сетевого шнура необходимо использо вать кабели большого сечения Коммутация Горячий При подключении ко входу системы SA1521 симметричного линей ного сигнала убедитесь в том что разъем XLR соединительного ка беля имеет распайку в соответствии со стандартом AES Горячий Контакт 2 Холодный Контакт 3 Экран Земля Контакт 1 Примечание выходной разъем LOOP OUT имеет аналогичную распайку Подключение дополнительных систем SA1 521 При параллельном подключении дополнительных систем SA1521 необходимо выход микшерной консоли или другого источника подключить ко входу MAIN INPUT первой системы SA1521 Вход второй системы SA1521 подключается к выходу LOOP OUT первой Питание При использовании сетевого удлинителя необходимо учитывать назначение проводников сетевого шнура системы SA1521 Синий Горячий Коричневый Нейтральный Зеленый Земля При подключении убедитесь что характеристики сети и тип розетки соответствуют требованиям системы SA1521 Напряжение питания системы SA1521 должно составлять не менее 97 с обеспечением заявленных выходных характеристик или 80 без обеспечения максимальной выходной мощности от номинального значения Используемая сеть должна обеспечивать достаточную мощность для всех подключенных к ней приборов Необходимо учитывать что недостаточная мощность сети может повлечь за собой заметное снижение максимальной пиковой выходной мощности усили теля разборчивости звучания а также ослабленное звучание низкочастотного диапазона А Внимание Отключение контакта заземления сетевого шнура системы SA1521 или других электроприбо ров опасно для жизни Mackie SA1521 Руководство пользователя 3
