GASTER N 67 ÷ 107 AW
12 IT
cod. -- - (Rev. 00)
• Величины расхода и давления газа должны соответствовать значениям, приведенным в таблице технических данных (см.
sez. 4.3).
• Циркуляционные насосы не должны быть заблокированы.
Предохранительные устройства
Котел GASTER N 67 ÷ 107 AW оборудован предохранительными устройствами, обеспечивающими безопасность в случае
возникновения каких-либо неисправностей в работе системы.
Устройство ограничения температуры (защитный термостат) с ручным возвратом в рабочее
состояние
Функция этого устройства - исключать превышение температуры кипения воды в системе отопления. Максимальная
температура срабатывания устройства - 110°C.
Автоматическая разблокировка ограничителя температуры происходит только после остывания котла (понижения
температуры не менее чем на 10°C) и устранения неисправности, вызвавшей блокировку. Для разблокировки ограничителя
температуры открутите крышку 3 на и рис.1нажмите находящуюся под ней кнопку.
Предохранительный датчик температуры дымовых газов (термостат дымовых газов)
Котел оборудован устройством контроля дымовых газов (датчик дымовых газов - поз. 4 на рис.1 ). В случае возникновения
какой-либо неисправности в системе удаления дымовых газов с возвратом последних в помещение,котел выключается. Для
обнаружения и измерения температуры дымовых газов, в ветрозащитном зонте установлен датчик температуры.
Выброс дымовых газов в помещение вызывает повышение температуры, контролируемой
датчиком, который в течение 2
минут перекрывает подачу газа в горелку, вызывая выключение котла. В случае срабатывания датчика контроля дымовых
газов, развинтите защитную крышку (поз. 4 на рис.1) , расположенную на панели управления и вручную приведите
устройство в рабочее состояние. При этом котел снова включается.
Для замены датчика в случае выхода его из строя
используйте исключительно оригинальные запасные части и убедитесь в
правильном выполнении электрических соединении и позиционировании датчика.
B
Датчик дымовых газов не допускается отключить!
Открытие передней панели

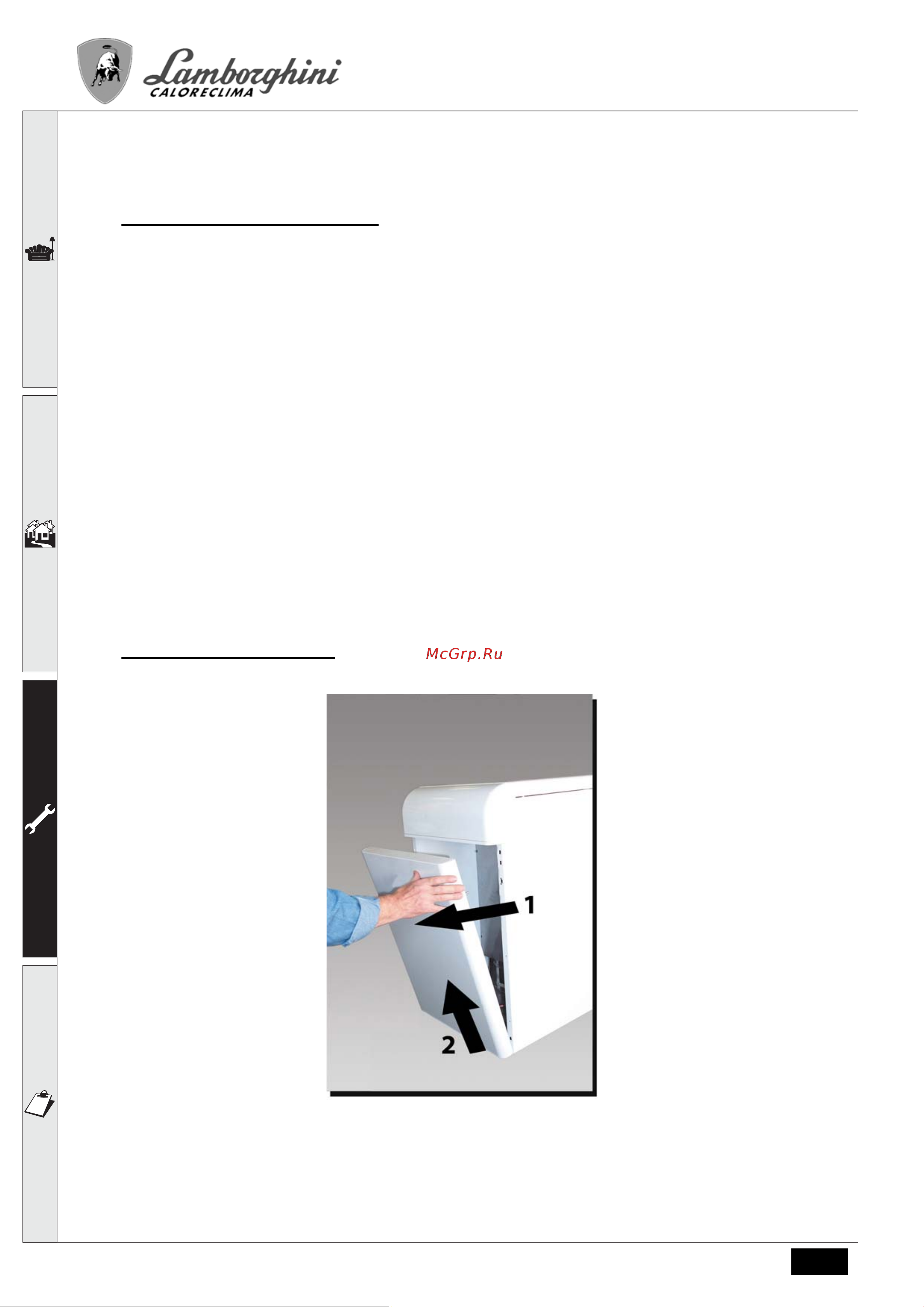

Для открытия передней панели котла следуйте указаниям, приведенным в рис.5.
рис.5 - Открытие передней панели
B
Перед выполнением любых операций внутри котла отключите электропитание и закройте газовый вентиль,
установленный перед котлом.
