EL-DB N
6
EN
cod. 3541M741 - Rev. 00 - 07/2018

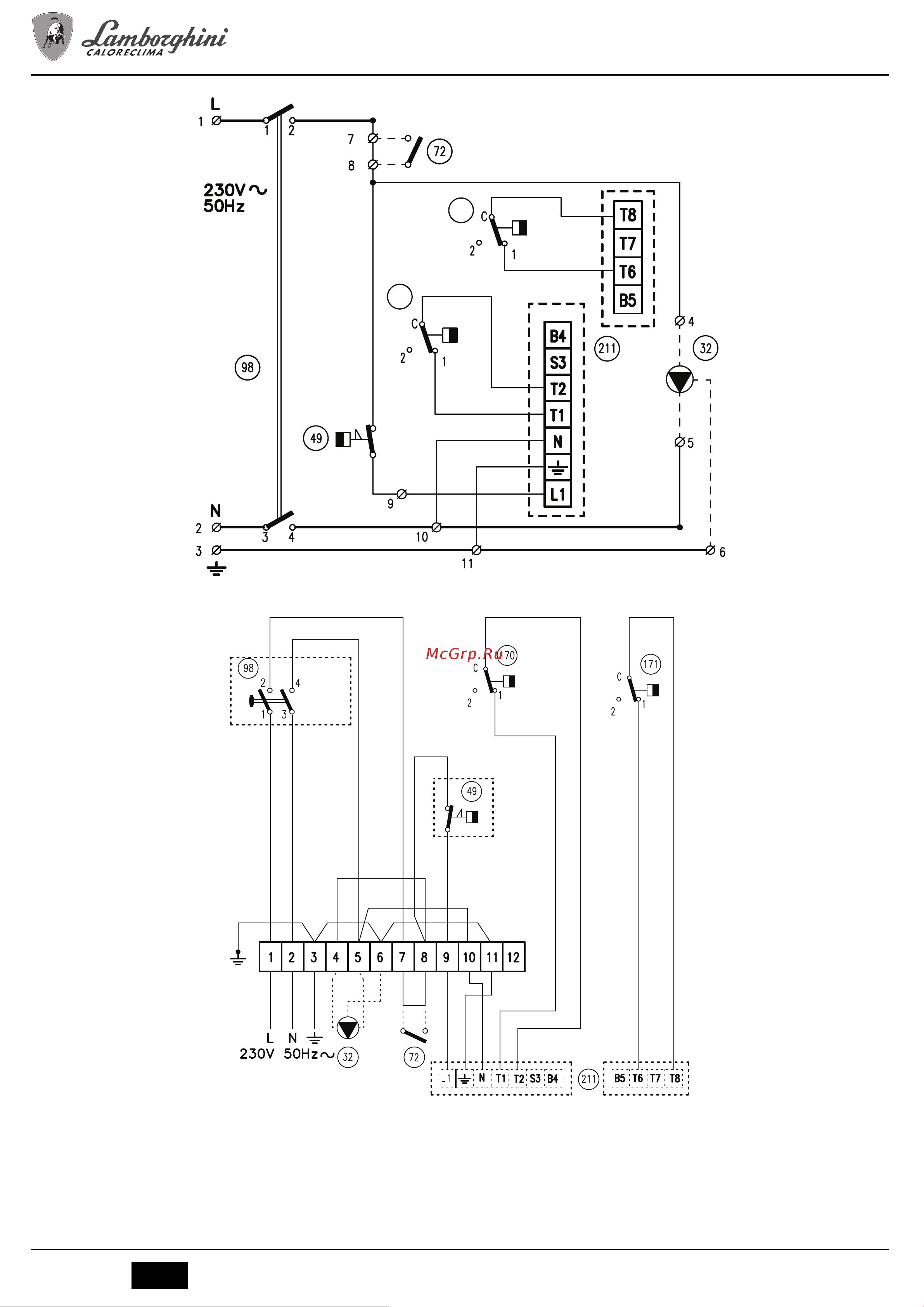

Main wiring diagram EL-DB N 95
fig. 9 - Main wiring diagram EL-DB N 95
Electrical connection diagram EL-DB N 95
fig. 10 - Electrical connection diagram EL-DB N 95
Key fig. 9 and fig. 10
32 Heating circulating pump (not supplied)
49 Safety thermostat
72 Room thermostat (not supplied)
98 Switch
170 1st Stage boiler control thermostat
171 2nd Stage boiler control thermostat
211 Burner connector (not supplied)
170
171
1
c
1
c
