SF-401PLUS РУЧНОЙ ЧАСТОТОМЕР
Спецификация:
•
Конвертер для: VHF/UHF радиостанций
•
CTCSS/DCS декодер (должен быть 136-174/400-520МГц)
•
DMR частотомер
•
Цифровой выбор 0.000 или 0.0000
•
Работа с помощьюTCXO 2 ~2.5ppm
•
Автоматическое выключение 1-9 минут
•
Время распознавания частоты: 0.2-0.5сек.
( CTCSS/CDCSS >0.5-1сек)
•
Цветной дисплей 240x320 пикселей, настройка яркости
•
Встроенная батарейка 3.7В
•
Вес: 113г
•
4 кнопки управления
•
Индикатор уровня заряда батареи на экране
•
Диапазон частот: 27МГц-3000МГц
! Примечание : (27МГц до 100МГц гарантировано и
соответсвует нормальному уровроню эмиссии)
CTCSS (Гц)
50 79.7 100 127.3 159.8 179.9 203.5 241.8
55 82.5 103.5 131.8 162.2 183.5 206.5 250.3
67 85.4 107.2 136.5 165.5 186.2 210.7 254.1
69.3 88.5 110.9 141.3 167.9 189.9 218.1
71.9 91.5 114.8 146.2 171.3 192.8 225.7
74.4 94.8 118.8 151.4 173.8 196.6 229.1
77 97.4 123 156.7 177.3 199.5 233.6
CDCSS для аналгового режима (только код N)
Standard N sf401 Standard N sf401 Standard N sf401 Standard N sf401 Standard N sf401 Standard N sf401
23 23.0 N 115 115 N 212 N 306 306 N 431 431 N 632 632 N
25 25.0 N 116 116 N 223 223 N 311 311 N 432 432 N 654 654 N
26 26.0 N 122 N 225 N 315 315 N 445 445 N 662 662 N
31 31.0 N 125 125 N 226 226 N 325 N 464 464 N 664 664 N
32 32.0 N 131 131 N 243 243 N 331 331 N 465 465 N 703 703 N
36.0 N 132 132 N 244 244 N 332 N 466 466 N 712 712 N
43 43.0 N 134 134 N 245 245 N 343 343 N 503 503 N 723 723 N
47 47.0 N 143 143 N 246 N 346 346 N 506 506 N 731 731 N
51 51.0 N 145 N 251 251 N 351 351 N 516 516 N 732 732 N
53.0 N 152 152 N 252 N 356 N 532 532 N 734 734 N
54 54.0 N 155 155 N 255 N 364 364 N 546 546 N 743 743 N
65 65.0 N 156 156 N 261 261 N 365 365 N 565 565 N 754 754 N
71 71.0 N 162 162 N 263 263 N 371 371 N 606 606 N
72 72.0 N 165 165 N 265 265 N 411 411 N 612 612 N
73 73.0 N 172 172 N 266 N 412 412 N 624 624 N
74 74.0 N 174 174 N 271 271 N 413 413 N 627 627 N
114 114 N 205 205 N 274 N 423 423 N 631 631 N
Поздравляем с покупкой частотомера.
Перед началом эксплуатации частотомера, пожалуйста, внимательно прочитайте данное руководство.
Убедитесь, что следующие принадлежности находятся в комплекте с вашим частотомером:
Распаковка и проверка комплектности:
"SF-401PLUS (1), Антенна (1), адаптер переменного тока (1), зарядное устройство USB, кабель (1), Руководство
пользователя (1)
Пожалуйста, свяжитесь с продавцом в случае отсутсвия аксессуаров.
℃ ℃
Введение
Данный частотомер способен измерять параметры частоты непрерывного сигнала несущей радиостанции, имеет индикатор уровня сигнала.
Данное оборудование будет полезно для сервисного персонала, с целью тестирвания частоты и мощности сигнала беспроводной сети. Этот
портативный частотомер предназначен для анализа непрерывного волнового сигнала приемо-передающих устройств. Легко выбрать
нужный диапазон. Его возможности измерения охватывают большую часть диапазонов радиостанций. Досточно прост в управлении с
помощью четырех кнопок , а его небольшой размер позволяет носить прибор с собой. С помощью TCXO в диапазоне -45 ~ 65 может
достигать точности ± 2 ~ ±4ppm.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

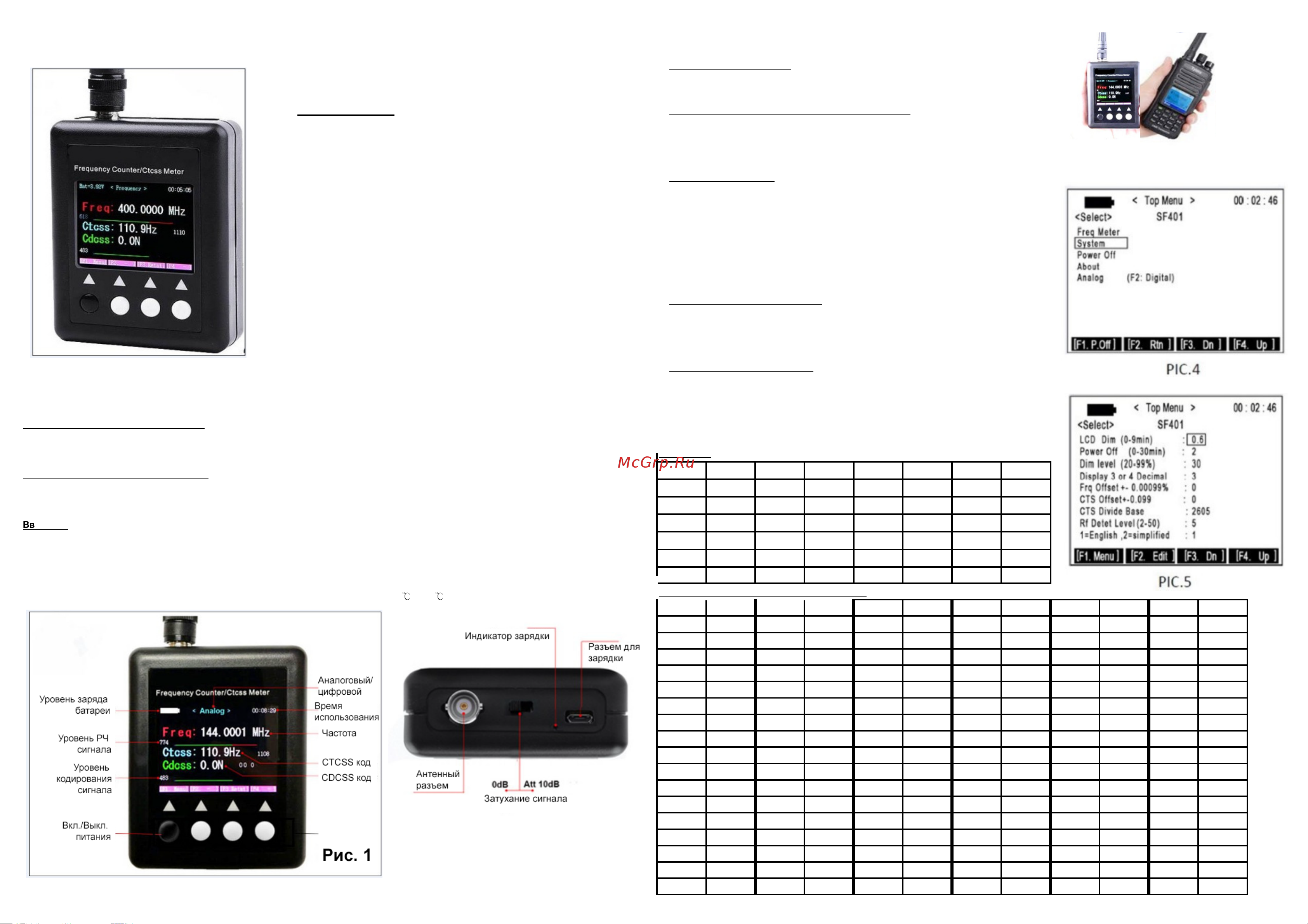

PIC.3
1.1 Включение/выключение питания
Для включения, нажмите и удерживайте нажатой кнопку [черная кнопка] 2 секунды
Чтобы выключить, нажмите и удерживайте нажатой кнопку [черная кнопка] 4
секунды при отсчете до 0
1.2 Зарядка аккумулятора
Вставьте вилку шнура питания в адаптер микро-USB частотомера SF401
Цвет индикатора: * красный цвет - идет зарядка * Зеленый цвет - аккумулятор
заряжен
1.3 Как проверить частоту радиостанции (см. Рис.3)
Радиопередатчик находится вблизи антенны частотомера, см условия приема
сигнала в зеленой зоне, вы можете проверить. (красная зона - ошибка)
1.4 Как проверить частоту цифровой радиостанции DMR
Нажмите [F3 Digital] кнопку, изменится статус от аналогового к цифровому
Примечание. Цифровой режим имеет только 3 десятичных знака.
1.5 Затухание сигнала:
когда сигнал передачи радиостанции слишком сильный, затухание менее -10 д
Предостережения/Проблема:
Пример: Показывает 1800.000МГц, если передатчик находится слишком близко к
частотомеру, это будет влиять на результаты тестирования, полоска сигнала будет
красного цвета (см. Рис.1)
Пример: Показывает 0.000 МГц, если передатчик находится слишком далеко от
частотомера и сигнал слабый, это будет влиять на результаты испытаний, полоска
сигнала низкая (см. Рис.1)
Примечание: (от 27МГц до 100МГц не будет гарантировано и уровень эмиссии не
будет нормальным)
1.6 Как восстановить настройки:
На главной странице меню, выберите [System] кнопкой F3, F4 и затем нажмите F2.
См рис.4
Выберите опцию с помощью клавиши F3 и F4 и затем нажмите F2 [edit], измените
параметры с помощью кнопок F3, F4. См. рис.5
Затем нажмите: F1 [menu] ,F4 [Save]
1.7 Сброс заводских настроек:
Нажмите кнопку питания сверху, пока на дисплее не появятся настройки по
умолчанию.
