Радиостанция Vertex Standard VX-3000

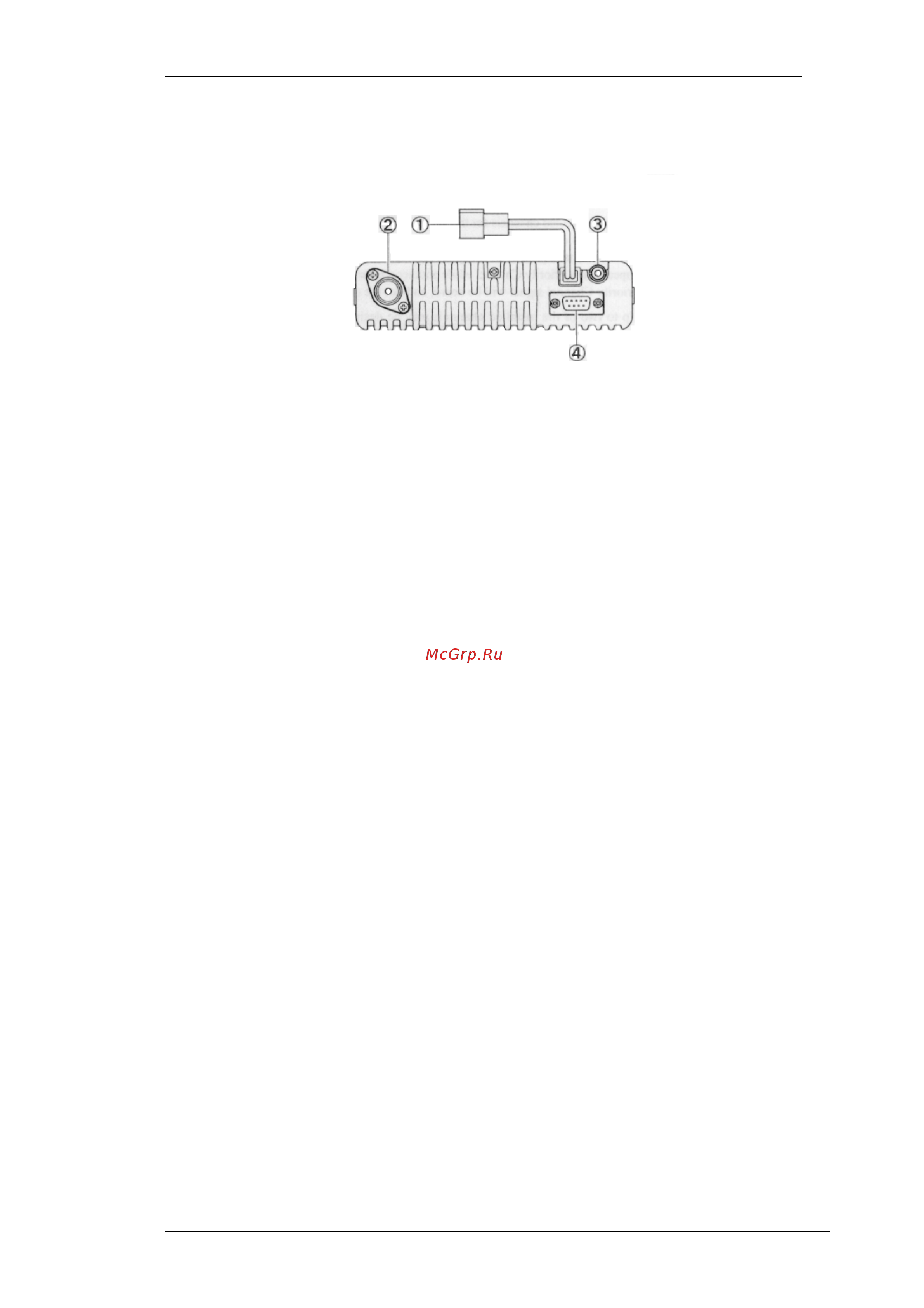

Задняя панель (радиатор)

Разъем для подключения питания 13,8 В постоянного тока

Этот разъем предназначен для подключения радиостанции к источнику

постоянного тока с помощью ответного 2- контактного разъема. Используйте для

подключения радиостанции только штатный кабель.

Антенный разъем

Это разъем для подключения 50 - Омного коаксиального разъема PL-259,

соединяющего радиостанцию кабелем с антенной.

Разъем внешнего громкоговорителя

К этому разъему может быть подключен внешний громкоговоритель при помощи

миниатюрного разъема диаметром 3,5 мм.

Разъем 9-контактный (тип DВ-9)

Этот разъем предназначен для подключения приемо-передающего модема и

других дополнительных устройств.

На контакты этого разъема выведены :

вход НЧ передатчика;

выход НЧ приемника;

вход управления режимом «прием/передача» РТТ;

сигнал шумоподавителя (SQL).
