подключении внешних устройств используйте экранированный провод с

обязательным заземлением экрана;

 Конт. 4 - TONE IN (Cигнал низкой частоты на вход передатчика) - диапазон

звукового сигнала 6 - 250 Гц, входное сопротивление приблизительно 22 кОм.

Этот вход предназначен для подключения на вход передатчика кодирующих

сигналов CTCSS или DCS. При подключении внешних устройств используйте

экранированный провод с обязательным заземлением экрана;

 Конт. 5 - не задействован;

 Конт. 6 - DISC OUT (Аналоговый выход) - диапазон звукового сигнала от 0 до

3000 Гц, выходное сопротивление приблизительно 600 Ом, амплитуда сигнала

составляет приблизительно 1 В. Этот сигнал поступает на вывод без частотной

коррекции и без шумоподавления. При подключении внешних устройств

используйте экранированный провод с обязательным заземлением экрана;

 Конт. 7 - Корпус - является общей шиной для всех логических уровней и

питающих напряжений;

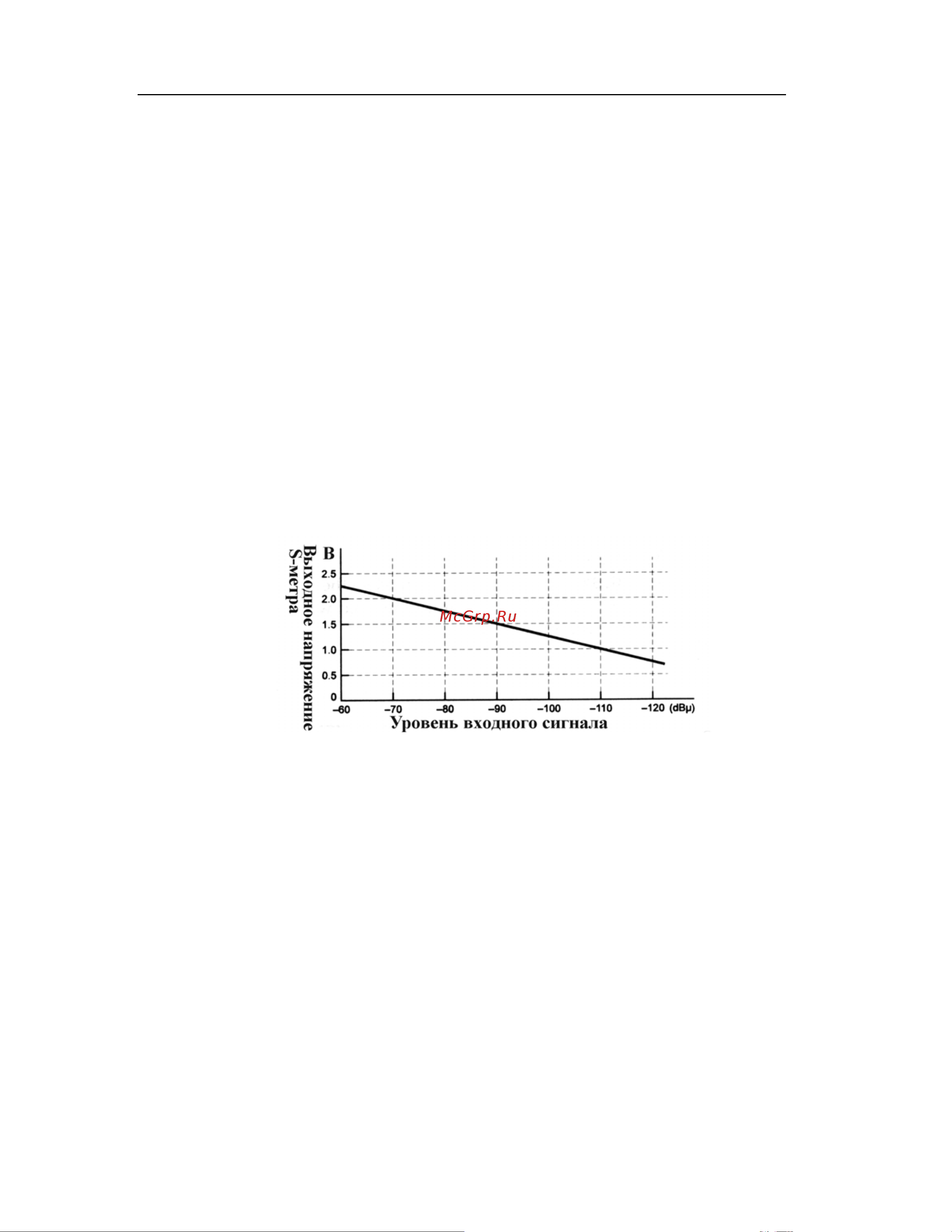

 Конт. 8 - RSSI (аналоговый выход - индикация мощности принятого

сигнала) - постоянное напряжение пропорциональное мощности принятого

сигнала появляется на этом выводе после усилителя с низким выходным

сопротивлением;

■ Конт. 9 - COAX SW (логический выход, активный уровень - низкий) - этот

выход с открытым коллектором предназначен для внешнего управления

коаксиальным реле. Выходной ток низкого уровня составляет приблизительно

10мА. Этот выход может быть активным только при программировании

ретранслятора в «симплексный» режим. Если ретранслятор запрограммирован в

«дуплексный» режим, то этот выход постоянно находится в состоянии высокого

выходного сопротивления;

■ Конт. 10 - не задействован;

■ Конт. 11 - NSQ DET- это выход с открытым коллектором предназначен для

индикации открытого состояния шумоподавителя. Выходной ток низкого уровня

составляет приблизительно 10мА. Если управление шумоподавителем

установлено точно, то появление выходного сигнала будет означать наличие

несущей частоты в принимаемом канале;

■ Конт. 12 - РТТ внешний - этот вход имеет «привязку» к + 5 В. При наличии

низкого уровня на этом входе от внешнего устройства, передатчик включается в

активный режим, если он находится в режиме «База»;
