Ретранслятор Vertex Standard VXR -

7000

➄ Линия -

разъем.

Этот 8 - контактный разъем предназначен для дистанционного управления и

обмена сигналами TX, RX, PTT, SQL. Импеданс линий TX, RX составляет 600 Ом.

➅ Корпус -

вывод для заземления.

➆ Сеть -

разъем.

Это разъем для подключения сетевого кабеля, который должен быть соединен с

силовой сетью. Напряжение сети должно соответствовать напряжению,

установленному с помощью переключателя в импульсном блоке питания (100 -

127 В) или (207 - 253 В). Неправильный выбор питающего напряжения сети

приведет к выходу из строя импульсного блока питания.

➇ Батарея -

клеммы для подключения аккумуляторной батареи.

Эти выводы предназначены для подключения аккумуляторной батареи

напряжением 12 - 15В (постоянного тока), как резервного источника для питания

ретранслятора. При наличии питания от сети, на выводах батареи присутствует

напряжение для подзарядки аккумуляторной батареи. Не допускайте

закорачивания этих выводов при наличии питающего напряжения от сети.

АСС соединительный порт

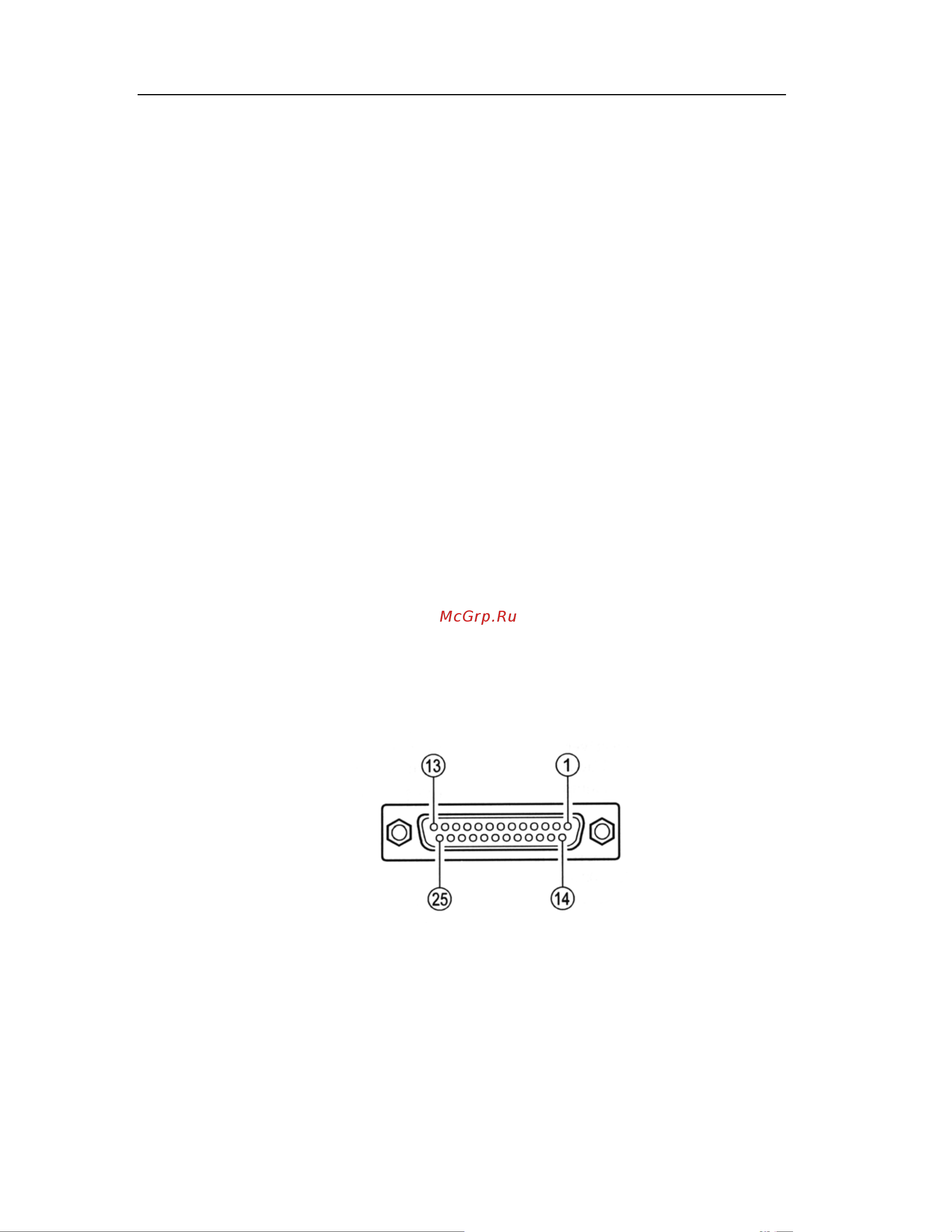

С помощью 25 контактного разъема типа DB-25F в VXR-7000 обеспечивается

соединение с дополнительными устройствами. Для подключения к ретранслятору

дополнительных устройств используйте 25 контактный разъем типа DB-25M.

Подробное описание выводов разъема приведено ниже:

 Конт.1 - Корпус - является общей шиной для всех логических уровней и

питающих напряжений;

 Конт. 2 - +13,8В (напряжение питания) - этот вывод предназначен для питания

внешних устройств. Ток потребления должен быть не более 1,0А;

 Конт. 3 - TX AF IN (Звуковой сигнал на вход передатчика) - диапазон

звукового сигнала 300 - 3000 Гц, входное сопротивление приблизительно 600

Ом. Это вход звукового сигнала до корректирующего фильтра, поэтому

превышения входных уровней сигналов будут ограничиваться. При
