Display Setting
7 [MIXING]
Both the audio of Navigation unit guide and the audio from video equipment, etc., can
be output from the built-in speaker.
7 [LOCATION]
When using the display for the first time after it was purchased, set its mounting loca-
tion without fail.

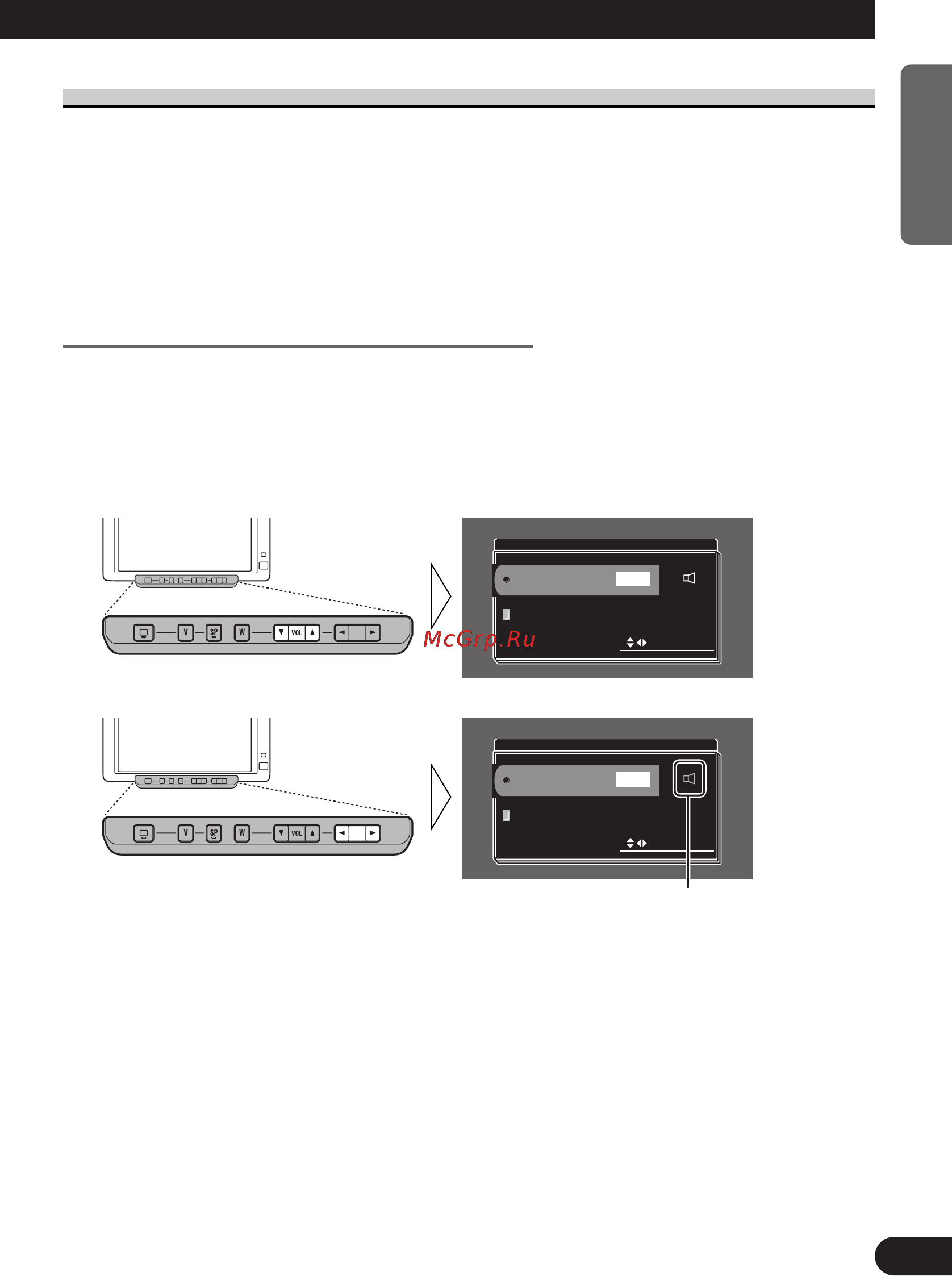

Setting the Mixing of the Guidance Voice [MIXING]
When connecting the mobile navigation unit to RGB input of this hide-away unit, you can
select ON/OFF for the guidance voice from mobile navigation unit.
1. Display a menu screen and select [DISPLAY SETTING] menu.
(Refer to page 14.)
2. Choose item [MIXING].
3. Select the mixing ON/OFF.
When mixing ON, this mark is turned red.
[ON]: The navigation’s guidance voice is output at the same time as audio from
another source.
[OFF]: The navigation’s guidance voice is not output.
FRONT
MIXING
LOCATION
ON
SELECT
DISPLAY SETTING
FRONT
MIXING
LOCATION
OFF
SELECT
DISPLAY SETTING
18
