Руководство пользователя TCB-900

Установка

Прежде чем приступать к установке трансивера, выберите для него

наиболее удобное место. Трансивер обычно должен располагаться

горизонтально, но может быть установлен и вертикально. Монтажная

скоба из комплекта может быть установлена сверху или снизу от

корпуса TCB-900, подвешивая его к некоторой поверхности или

наоборот, опираясь на нее.

Выбирайте такое место для установки трансивера, чтобы он не

мешал ни водителю, ни пассажирам. Обратите внимание, что

микрофон и остальные органы управления передней панели должны

быть легко доступны.

(1) Установите монтажную скобу в выбранном для трансивера месте.

Просверлите отверстия и закрепите монтажную скобу.

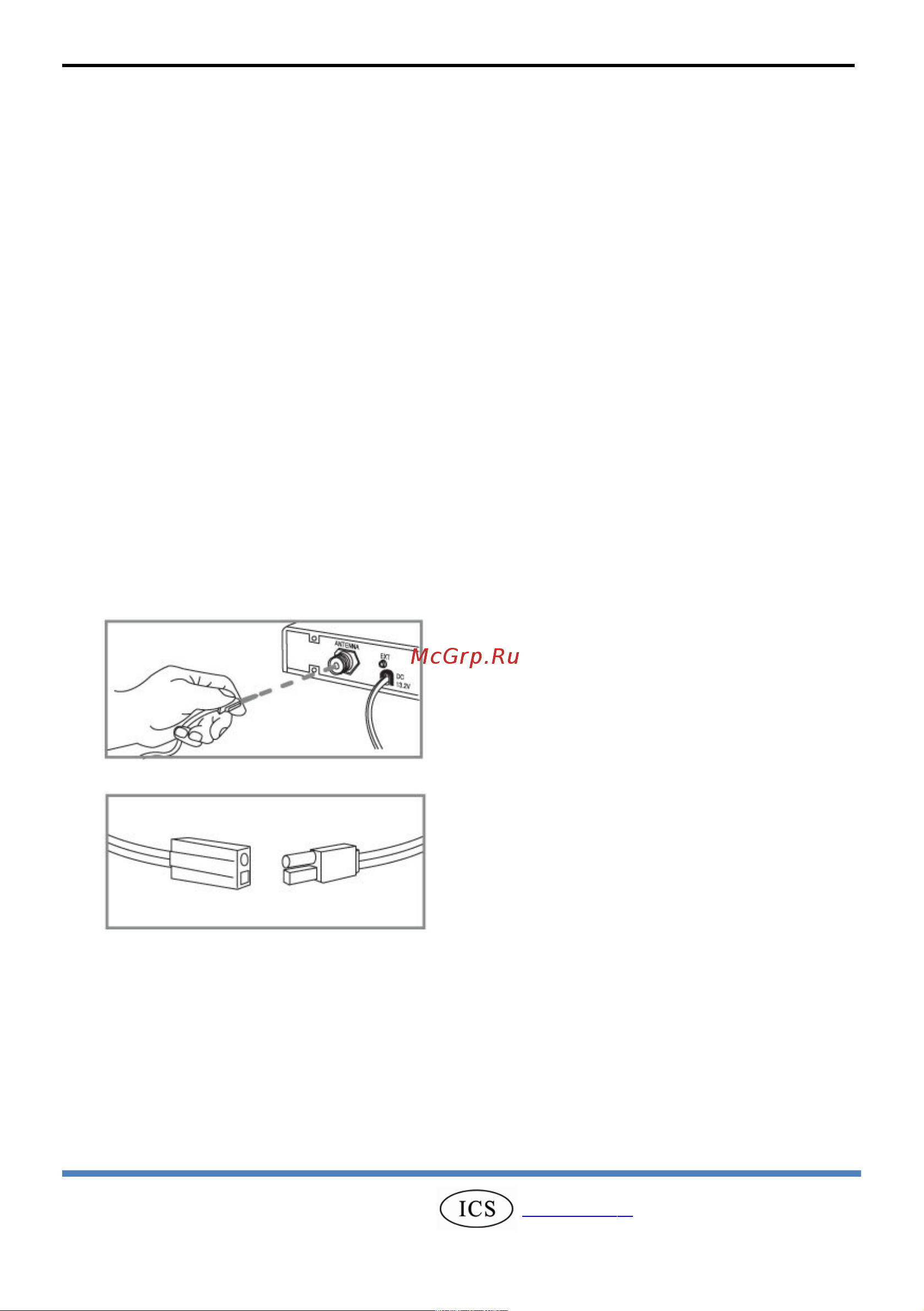

(2) Подключите кабель антенны со стандартным разъемом к разъему

“ANT” на задней панели трансивера.

(3) Подключите кабель питания

непосредственно к

аккумулятору или коробке

предохранителей вашего

транспортного средства. Будьте

осторожны и соблюдайте

полярность. Красный провод

подключите к положительному

терминалу (+), а черный – к

отрицательному (-). Идентичные

цвета используются на

аккумуляторе и коробке

предохранителей.

(4) Подключите кабель питания к трансиверному кабелю.

(5) Установите монтажную скобу для микрофона рядом с

трансивером, используя два прилагаемых винта.
