![Lamborghini EM 18-E.D6 [15/28] Размеры пламени m](/img/pdf.png)
Lamborghini EM 18-E.D6 [15/28] Размеры пламени m
![Lamborghini EM 18/L-E .D3 (MB405) [15/28] Размеры пламени m](/views2/1824734/page15/bgf.png)
15
РУ
PΦ

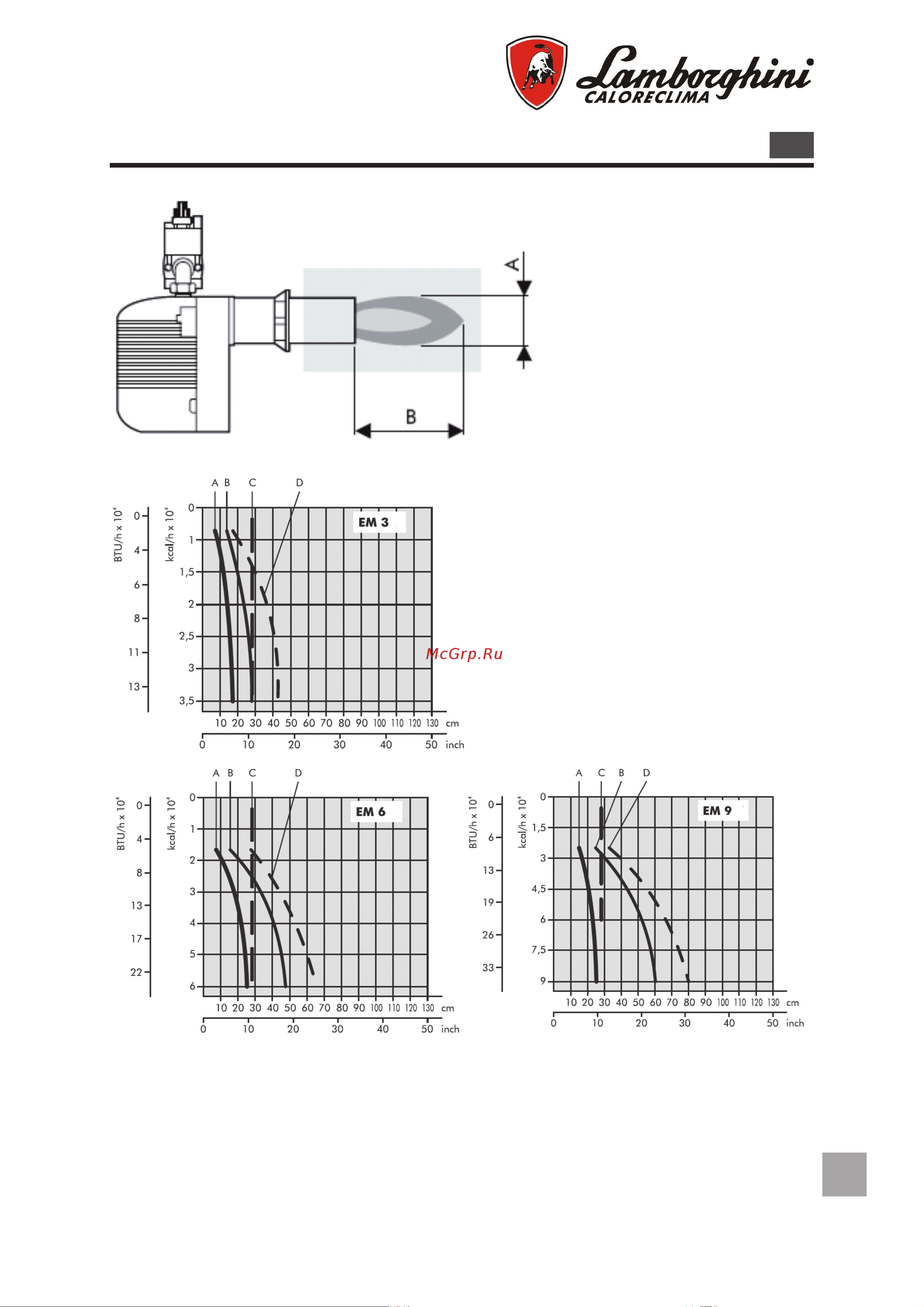

РАЗМЕРЫ ПЛАМЕНИ
M
Размеры являются приблизительными и зависят от:
- избытка воздуха;
- формы камеры сгорания;
- хода дымовых газов в котле (одноходовой/двухходовой);
- сопротивления в камере сгорания.
A Диаметр пламени
B Длина пламени
C Диаметр испытательной
трубы
D Длина испытательной трубы
