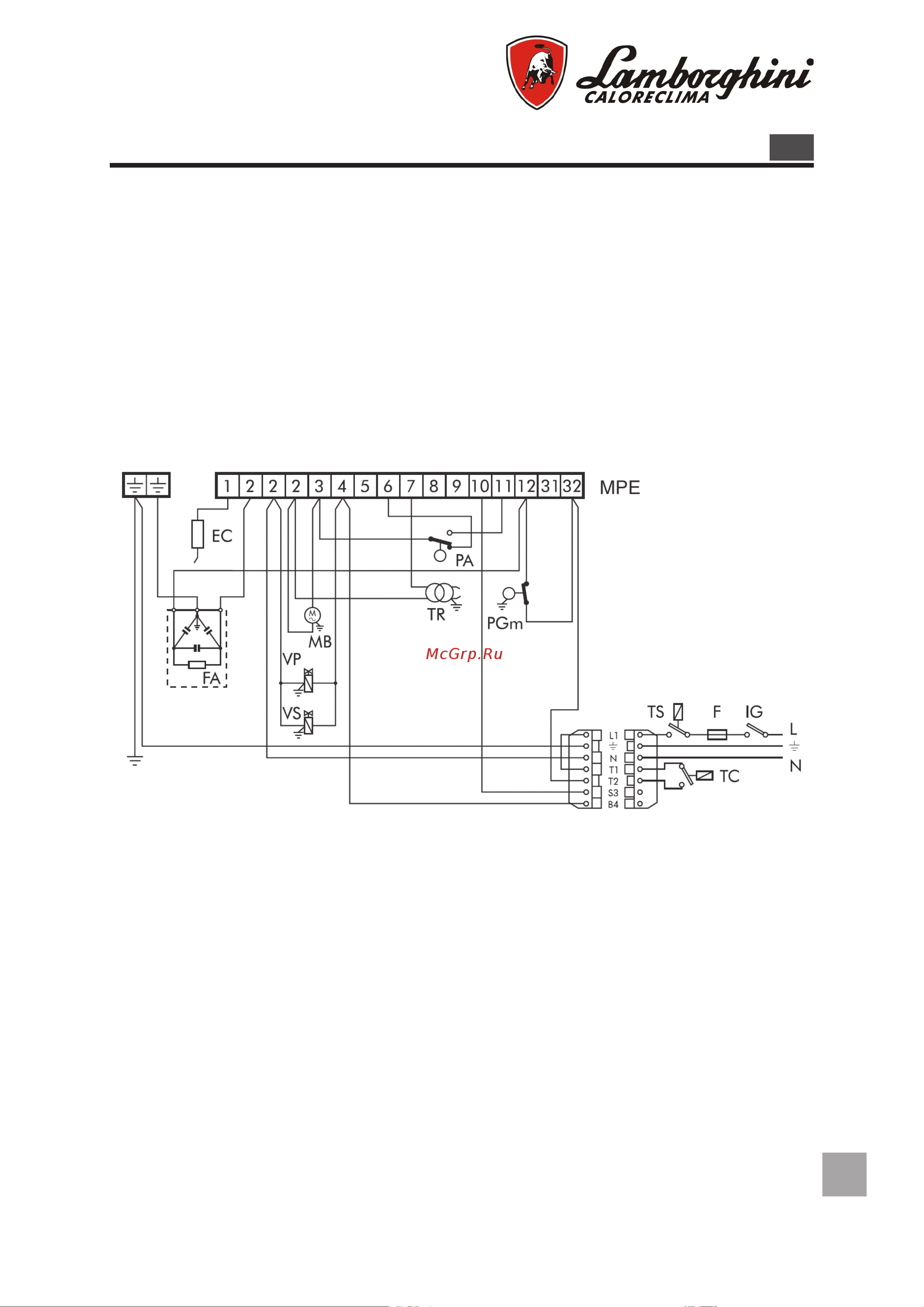

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
M
МЕРЫ ПРЕДОСТОРОЖНОСТИ
- Не перепутайте местами нейтраль и фазу.
- Выполните подключение к эффективной системе заземления.
- Линия подачи электропитания на горелку должна оснащаться автоматическим выклю-
чателем с размыканием контакта по крайней мере на 3 мм.
- Соблюдайте рекомендуемые нормы и требования действующих локальных нормати-
вов.
ПРИМ. Необходимо строго соблюдать принятые нормы, которые предписывают подсое-
динять к клемме не более двух проводов.
Обозначения
EC Электрод ионизации пламени
F Плавкий предохранитель
FA Фильтр подавления помех
IG Главный выключатель
MPE Клеммник контроллера
MB Двигатель горелки
PA Реле давления воздуха
PGm Реле минимального давления газа
TC Термостат котла
TS Термостат безопасности
TR Трансформатор розжига
VP Рабочий клапан
VS Клапан безопасности
