Подключение оборудования
Подключение дополнительных усилителей

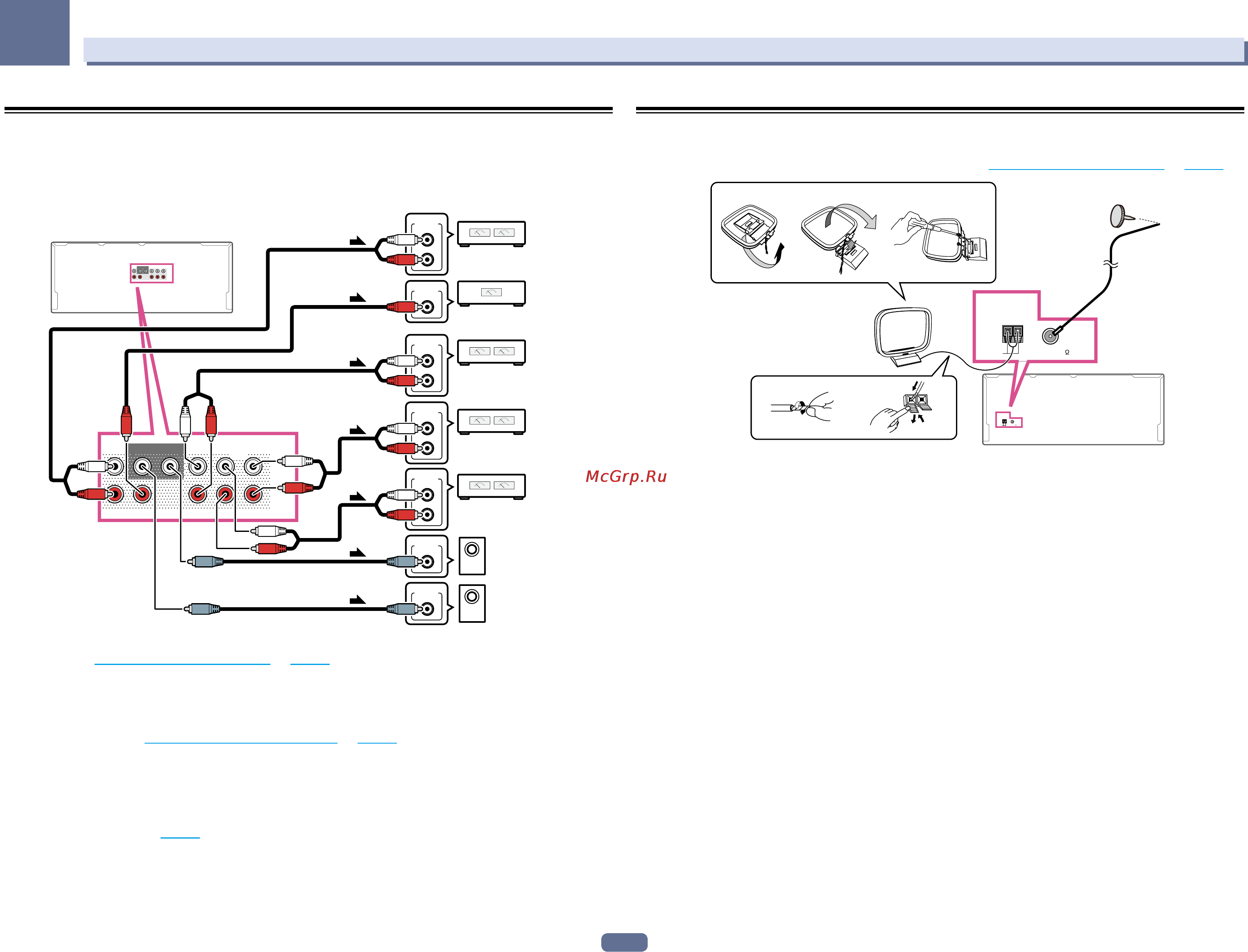

Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов
предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,
выполните подключения, показанные ниже.
PRE OUT
SUBWOOFER
12
SURROUND SURR BACK
FH / FW
(Single)
FRONT
CENTER
L
R
PRE OUT
SUBWOOFER
12
SURROUND SURR BACK
FH / FW
(Single)
FRONT
CENTER
L
R
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Ус илитель
переднего канала
Ус илитель
центрального канала (моно)
Ус илитель канала
объемного звучания
Ус илитель переднего
верхнего или переднего
бокового канала
Ус илитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель 1
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 2
! Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см. Настройка громкоговорителей на стр. 83) на LARGE.
! Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-
тель только к левому (SURROUND BACK L (Single)) терминалу.
! Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-
гурации, описанной в Настройка акустической системы на стр. 86.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
! Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-
говорителей на SP: OFF (стр. 67) или просто отсоедините все громкоговорители, подключенные непо-
средственно к ресиверу.
Подключение антенн AM/FM
Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения при-
ема и качества звучания, подключите внешние антенны (см. Подключение внешних антенн на стр. 30).
ANTENNA
AM LOOP FM UNBAL 75
ANTENNA
AM LOOP FM UNBAL 75
1
4
5
2
3
ab c
1 Снимите предохранительные щитки с контактов антенны AM.
2 Откройте защитные выступы, вставьте по одному проводу в каждый разъем до
конца, затем отпустите выступы для фиксации проводов антенны AM.
3 Прикрепите рамочную антенну AM к специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (
рис. а
), затем закрепите
рамочную антенну на стойке с помощью зажима (
рис. b
).
! Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (
рис. c
), а затем закрепите антенну на стойке. Убедитесь в качестве
приема.
4 Установите антенну AM на плоскую поверхность и в направлении наилучшего
приема.
5 Подключите проволочную антенну FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
