2 3
Замечания:
1. Неподготовленные специалисты не должны работать с пультом, внимательно прочи-
тайте инструкцию перед работой с пультом.
2. В пульте имеются электронные компоненты, не подвергайте его ударам.
3. Не пытайтесь отремонтировать пульт самостоятельно.
4. Пульт следует использовать в заданных пределах рабочей температуры и влажности.
Оглавление
1. Обзор пульта управления 3
2. Функции пульта управления 3
3. Введение 4
4. Меню настроек 5
5. Работа с пультом 8
6. Установка и подключение 8
7. Техническиехарактеристики 8
Замечания 9
1. Обзор клавиатуры
Контроллер клавиатуры является дополнительным устройством для оконечного ресивера интеллектуального куполь-
ного устройства с регулируемой скоростью, декодера и т.д. Для связи клавиатуры управления и ресивера используется
электронный порт EIA/RS-485. Один контроллер клавиатуры может управлять 256 купольными камерами или декодера-
ми, без добавления драйверов шины дальность связи может быть до 1,2 км. Клавиатура управления позволяет удобно
управлять купольными камерами с переменной скоростью и задавать их параметры. Также клавиатура управления может
непосредственно контролировать оконечный декодер и добиваться контроля за устройствами внешнего интерфейса, таки-
ми как, камера, PTZ, объектив, освещение, стеклоочиститель и тд.
2. Функции и характеристики пульта
1. Жидкокристаллический индикатор (ЖКИ) с сообщениями на английском языке.
2. Пропорциональный джойстик (варианты 2D и 3D) для полного управления PTZ и пропорциональный 3D джойстик для
управления ZOOM объективом.
3. Диапазон установки адресов камер или декодеров: 0-255. Для каждого адреса задается протокол и скорость пере-
дачи данных.
4. Управление разными функциями купольных камер, например, BLC вкл/выкл, параметры точек предварительной
установки, дежурная группа, настройка диапазона охраны, работа с меню и пр.
5. Управление изменением скорости и ровностью скорости интеллектуальной купольной камеры.
6. Ручное или автоматическое управление купольной камерой и доступ к настройкам конкретной камеры через меню камер.
7. Ручное управление ZOOM и диафрагмой объектива.
8. Установка различных функций в меню.
9. Встроенный зуммер и сигналы, информирующие об эффективности или неэффективности выполненных действий.
10. Функция блокировки клавиатуры с помощью пароля. Ручная или автоматическая блокировка.
11. Питание: 12В DC / 500 мА.
12. Протоколы связи: PEL-D, PEL-P, TopHiD1, TopHiP1, TopHiD2 и TopHiP2.
13. Скорости передачи данных: 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с и 38400 бит/с.
3. Введение

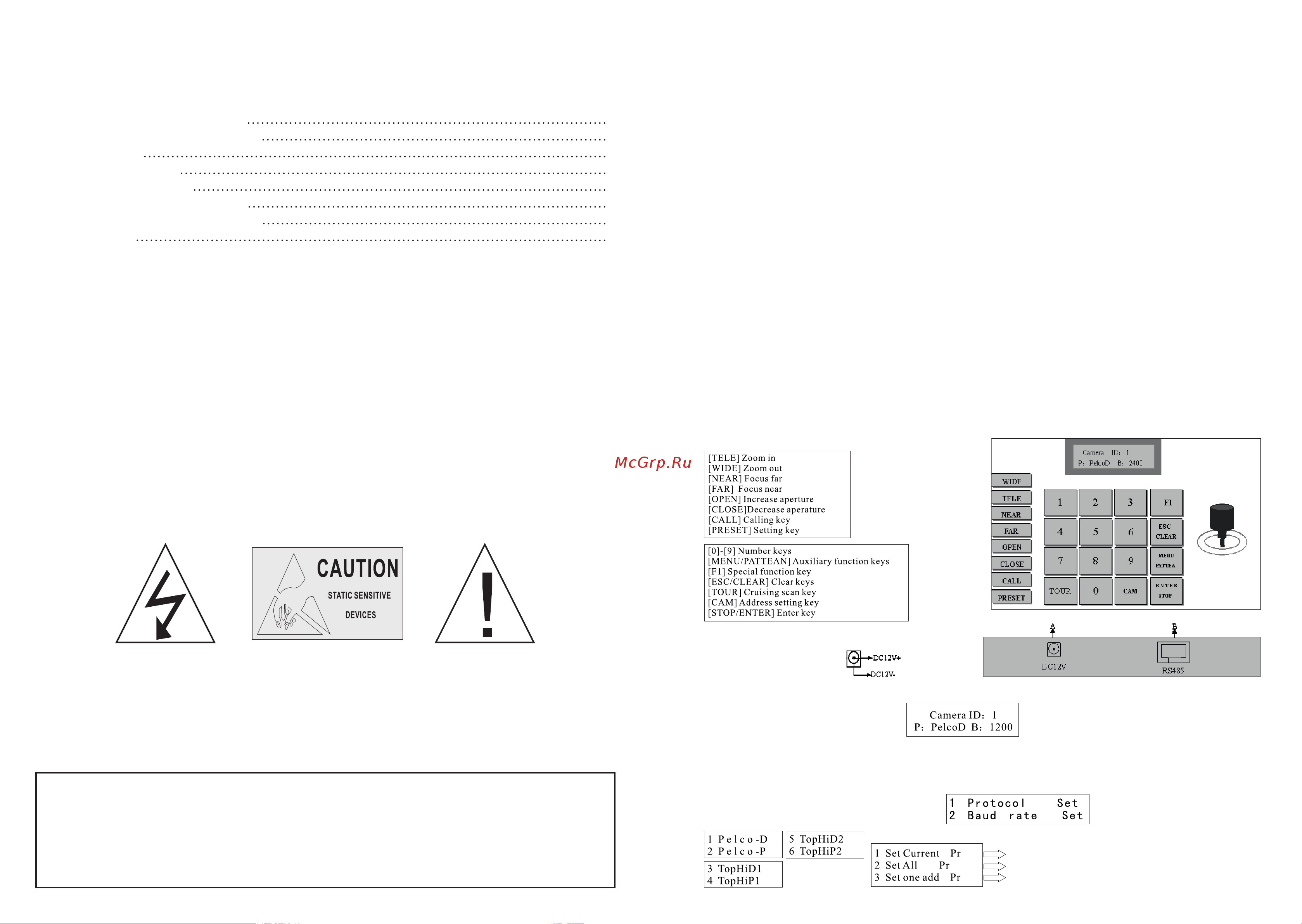

3.1. Описание лицевой панели и кнопок
На лицевой панели имеется джойстик управления скоростью зума, кнопки и жидкокристаллический дисплей. Дисплей отображает
информацию о номере текущей камеры, скорости передачи данных по протоколу, настройках меню клавиатуры и пр. Джойстик
управляет PTZ, задавая перемещение с переменной скоростью вверх, вниз, вправо, влево, а также управляет зумом камеры.
Назначение кнопок:
3.2. Описание боковой панели
A: Разъем питания 12 В
B: Порт передачи сигнала RS485, разъем RJ45, кабель входят в комплект поставки.
4. Меню настроек
Когда на дисплее отображается сообщение
, нажмите кнопку [MENU/PATTERN], чтобы войти
в меню пульта и задать нужные параметры. Заводская установка пароля меню 9999, настройки меню содержат 4 пункта.
Войдите в меню и нажимайте джойстик вниз для выбора пунктов меню.
4.1. Первый пункт меню: установка протокола связи и скорости передачи данных
4.1.1. Установка протокола
Нажмите кнопку 1 для входа в настройки протокола.
Настройка адреса текущей камеры
Настройка адреса всех камер
Настройки вводимого адреса камеры
(Рис. 1)
