нагрузки и ваттметра, если они подключены)
перед началом работы.
Для корректной настройки нужно, чтобы
температура окружающего воздуха была
такой же, как трансивера и тестового
оборудования и находиться между 20 и 30
градусами Цельсия. Если трансивер принесен
в помещение с холода или жары, то следует
выждать некоторое время для выравнивания
температуры трансивера с температурой
окружающего воздуха.
Насколько возможно настройку, следует
производить с защитными экранами и
закрепленными платами. Тестовое
оборудование должно быть прогрето перед
использованием.
Замечание: Уровень сигналов в дБ указывается
в процедуре настройки относительно 0 дБ =
0.5В
.
Синтезатор частот (PLL) и передатчик.

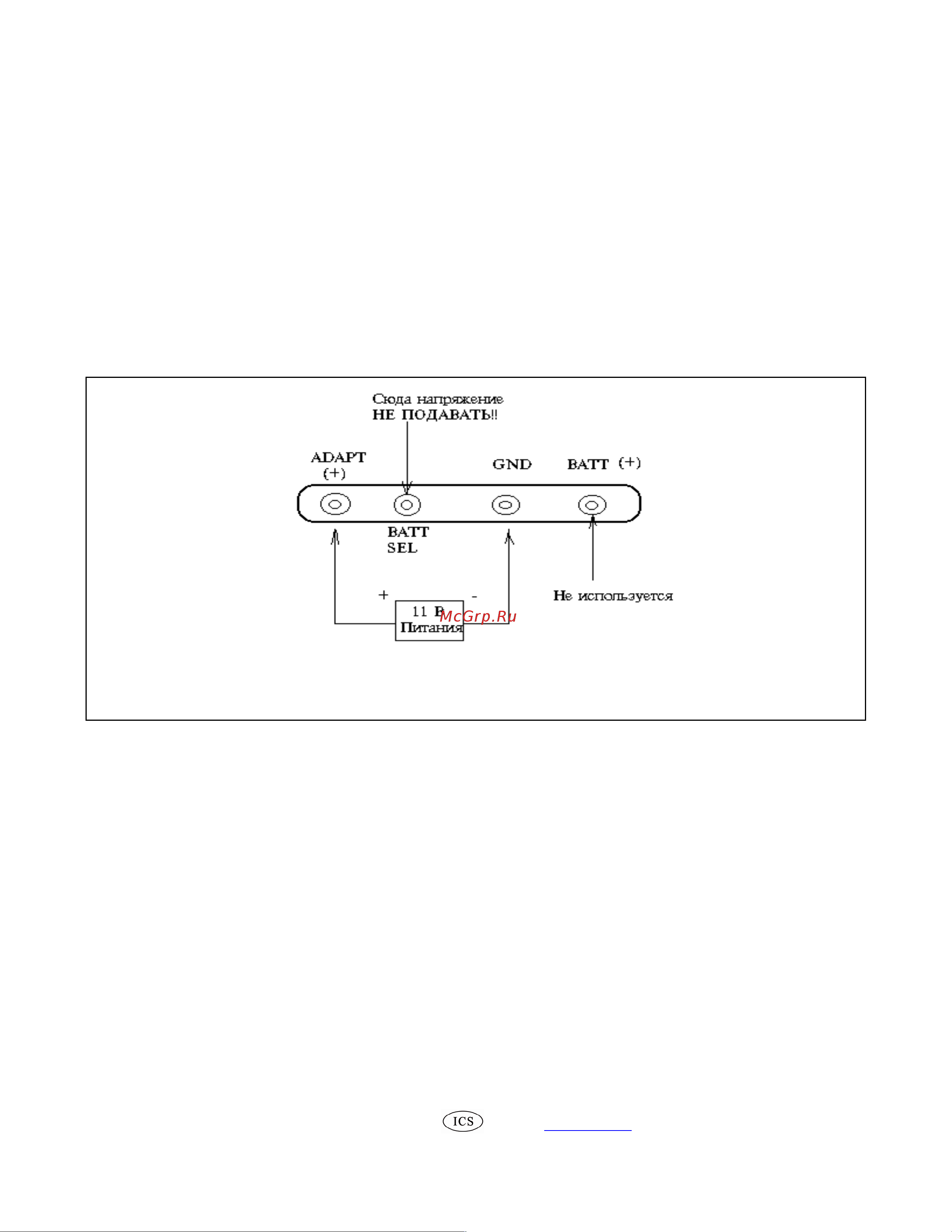

Установите тестовое оборудование, как показано для настройки передатчика. Напряжение питания
во всех случаях 11 вольт постоянного тока. Подключите кабель питания трансивера, как показано на
рисунке ниже.
Опорная частота синтезатора частот.
При подключенных к гнезду антенны трансивера ваттметре, согласованной нагрузке и
частотомере, включите передатчик на частоте 146.000 Мгц и регулируя ТС1001 на материнской
плате, если необходимо, получите показания частотомера 146.000 Мгц 100 Гц.
Осторожно!
При подключении кабеля питания постоянного тока проверьте что на контактах, показанных выше
нет напряжения. Ошибочно приложенное к указанным контактам напряжение более 3-х вольт может
повредить Центральный процессор.
Рис. Точки регулировки передатчика на материнской плате.
Девиация передатчика.
При настроенном на 146.000 Мгц
трансивере, отрегулируйте уровень выходной
сигнал со звукового генератора 25
милливольт на частоте 1 кГц на гнезде МIC.
Включите передатчик и отрегулируйте при
помощи VR1001 на материнской плате
девиацию 4.5 кГц по девиометру с точностью
100 Гц.
Регулировка уровня выходной
мощности передатчика.
Подключите 50-ти омную согласованную
нагрузку и ваттметр к гнезду антенны.
Настройтесь на частоту 146.000 Мгц и
выберите высокий уровень выходной
мощности. Включите передатчик и
отрегулируйте при помощи VR1002 на
материнской плате уровень выходной
мощности 5 ватт по ваттметру. Выбирая далее
каждый более низкий уровень мощности
убедитесь в показаниях ваттметра:
Уровни ВЧ мощности
LOW 1
0.2 0.4 W
LOW 3
2.5 3.5 W
LOW 2
1.4 2.0 W
LOW 4
4.5 5.5 W
Теперь настройтесь на верхнюю и нижнюю
границы диапазона частот и убедитесь, что
высокий уровень равен 4.5-5.5 ватт, а при
установке
LOW 1
выходная мощность
находится в пределах 0.1-0.5 ватт.
Приемник.
Соберите схему подключения тестового
оборудования, как показано ниже, для
настройки приемника.
Рис. Точки регулировки приемника на материнской
плате
Межкаскадные трансформаторы.
Подключите ВЧ-генератор к гнезду антенны
и 8-ми омную нагрузку и измеритель
чувствительности по SINAD к гнезду EAR.
Настройте трансивер и ВЧ-генератор на
146.000 Мгц и подайте сигнал
модулированный девиацией 3.5 кГц и 1 кГц
тоном.
ООО «Ай-Си-Эс» www . yaesu . ru
г. Москва, Краснопресненская наб. 14, пав. 7
тел.: (495) 232-29-03 факс: (495) 624-08-02
2
