Yaesu FT-90R [5/33] Соединения задней панели

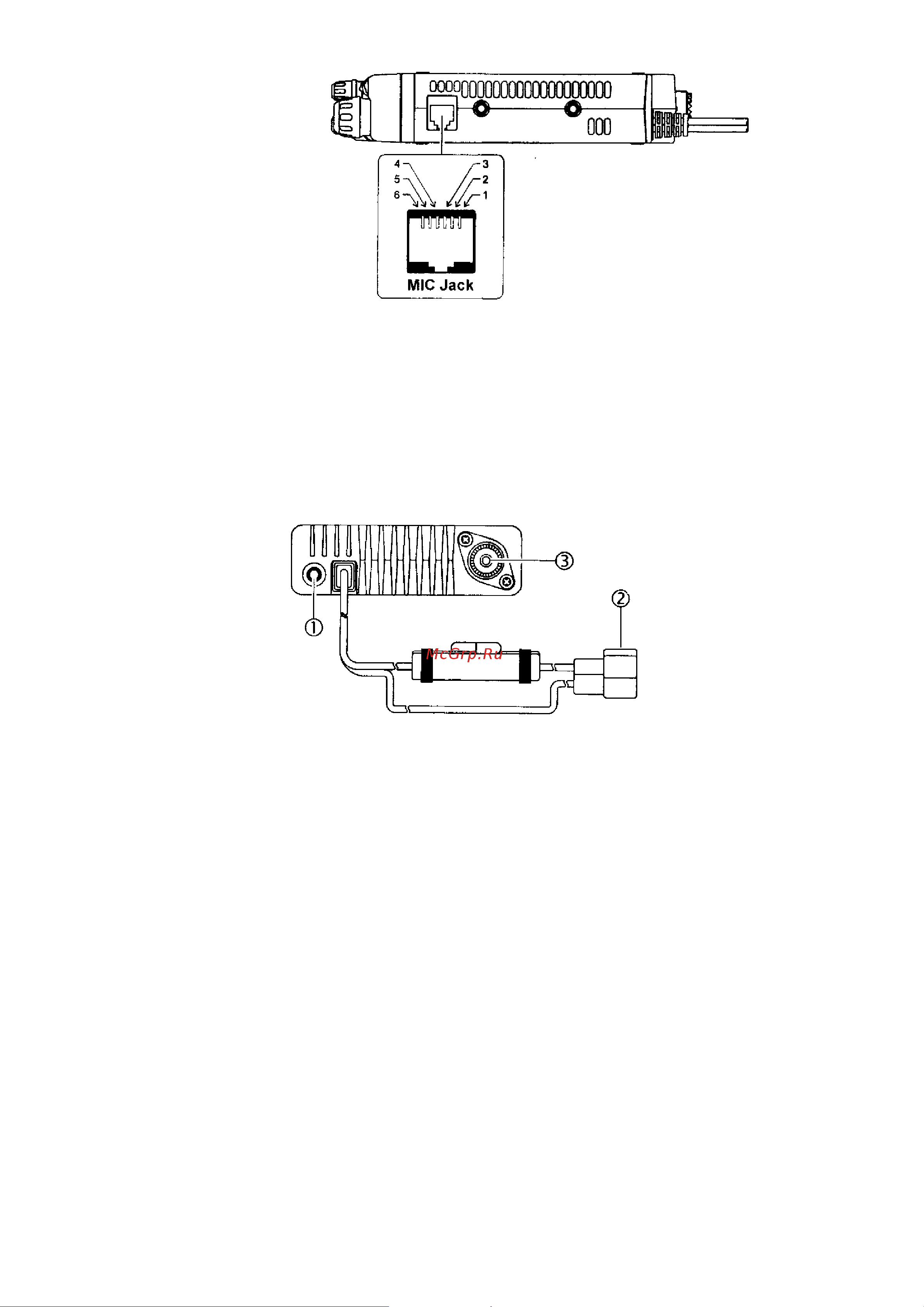

Гнездо Microphone

Это 6-контактное модульное гнездо. Оно принимает передаваемый звук и обеспечивает 9600 bps данные для работы в

пакетном режиме.

Контакт 1: Переключатель SW2 (многофункциональное переключение)

Контакт 2: выход 9600 bps пакетных данных (импеданс: 10 кОм, максимальный выход 500 мВ на контакт)

Контакт 3: +9В

Контакт 4: Заземление

Контакт 5:Вход микрофона

Контакт 6: Переключатель SW1 (многофункциональное переключение)

Соединения задней панели

① Гнездо EXT SP (внешнего динамика)

Это 2-проводное, 3,5-мм мини телефонное гнездо, обеспечивающее звуковой вывод для дополнительного динами-

ка. Полное оптимальное сопротивление нагрузки 8 Ом. Уровень изменяется в зависимости от установки ручки VOL

передней панели. При вставлении вилки в это гнездо отключается подача звука с внутреннего динамика трансивера.

Оно может быть использовано в качестве источника звука приемника во время работы в пакетном режиме 1200 bps.

② 13,8V DC гибкий соединительный кабельный шнур с предохранителем

③ Разъем антенны

Соедините 50-омный кабельный шнур двухдиапазонной антенны с коаксиальным разъемом М-типа (SO-239). Евро-

пейские модификации снабжены разъемом N-типа. Обязательно используйте соответствующий тип вилки для со-

единения коаксиального кабеля.
