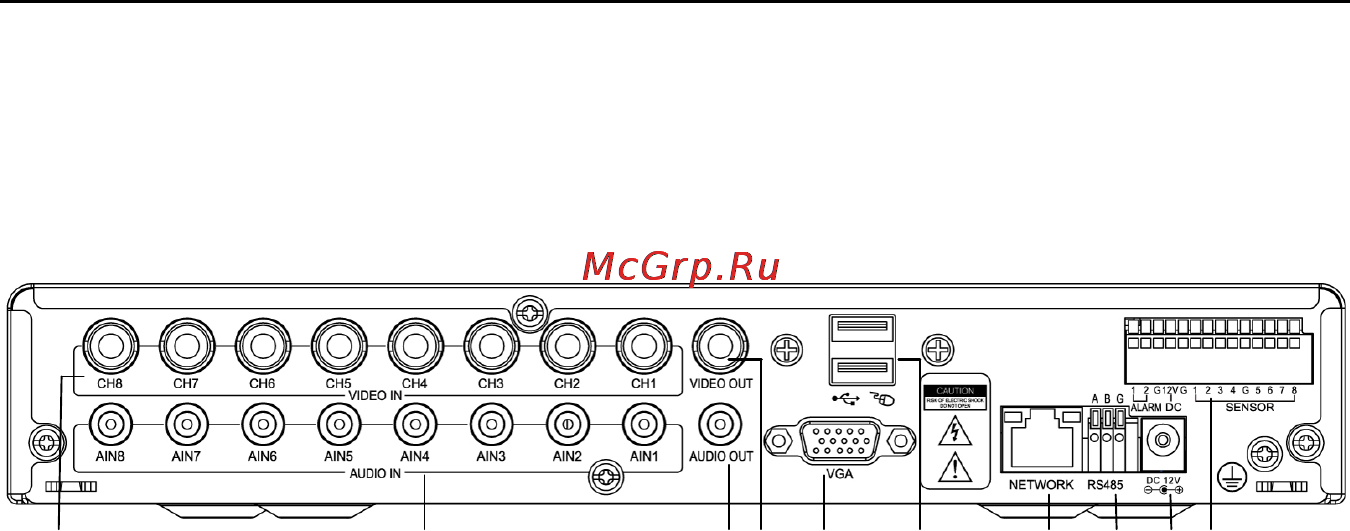

Задняя панель FE-004H и FE-008H (на рисунке представлена модель FE-008H)
1. Видеовходы 2. Аудиовходы 3. Аудиовыход 4. Видеовыход 5. Разъем VGA 6.
Интерфейс USB 7. Сетевой разъем 8. Порт RS485 9. Вход питания 10. Выход
сигнализации; общая клемма; вход сигнализации
1.3 Быстрая установка
1.3.1 Установка жесткого диска
(1) Откройте крышку видеорегистратора и установите жесткий диск в кронштейн;.
(2) Подключите кабель данных и питания к жесткому диску;
(3) Затяните винты для закрепления жесткого диска в корпусе;
(4) Закройте крышку жесткого диска.
Примечание: Ни в коем случае не подключайте жесткий диск при включенном
видеорегистраторе.
1.3.2 Подключение камеры и монитора
Подключите камеру с помощью кабеля с разъемом BNC к видеовходу
видеорегистратора. Подключите выдеовыход видеорегистратора кабелем с
разъемом BNC к монитору (см. заднюю панель). Если используется PTZ-камера с
возможностью управления, то подключите ее кразъему RS485 клеммы A (+) и B (-)
соответственно.
Глава 2 Работа с программным обеспечением
2.1 Включение питания и вход в систему
После включения питания, видеорегистратор переходит в режим просмотра. Если
имеется сигнал на видеовходе, то его изображение будет выведено на главный экран.
