XVI XI2012CI-IR [5/81] Подключение камеры

www.XVI.ru 5

1. Подключение камеры.

Ниже описаны основные способы подключения IP камеры:

1. Используйте стандартный сетевой кабель для подключения камеры к сети.

2. При необходимости подключите микрофон аудио входам камеры.

3. При необходимости подключите USB накопитель, для хранения записей.

4. Подключите питание одним из следующих способов:

 С помощью стабилизированного адаптера питания 12 В, 1 А .

 Используйте питание через Ethernet (функция PoE). Для этого используйте

коммутатор с поддержкой PoE или PoE адаптер, соответствующий стандарту

PoE 802.3af.

5. Убедитесь, что светодиодный индикатор на сетевом разъёме активен.

2. Назначение IP адреса камеры.

Для работы в сети камеры должны иметь оригинальные IP адреса в рамках одной

подсети. Способы настройки IP адреса камеры описаны ниже.

2.1. ИЗМЕНЕНИЕ СЕТЕВЫХ НАСТРОЕК ПРОГРАММОЙ «IPCSEARCH».

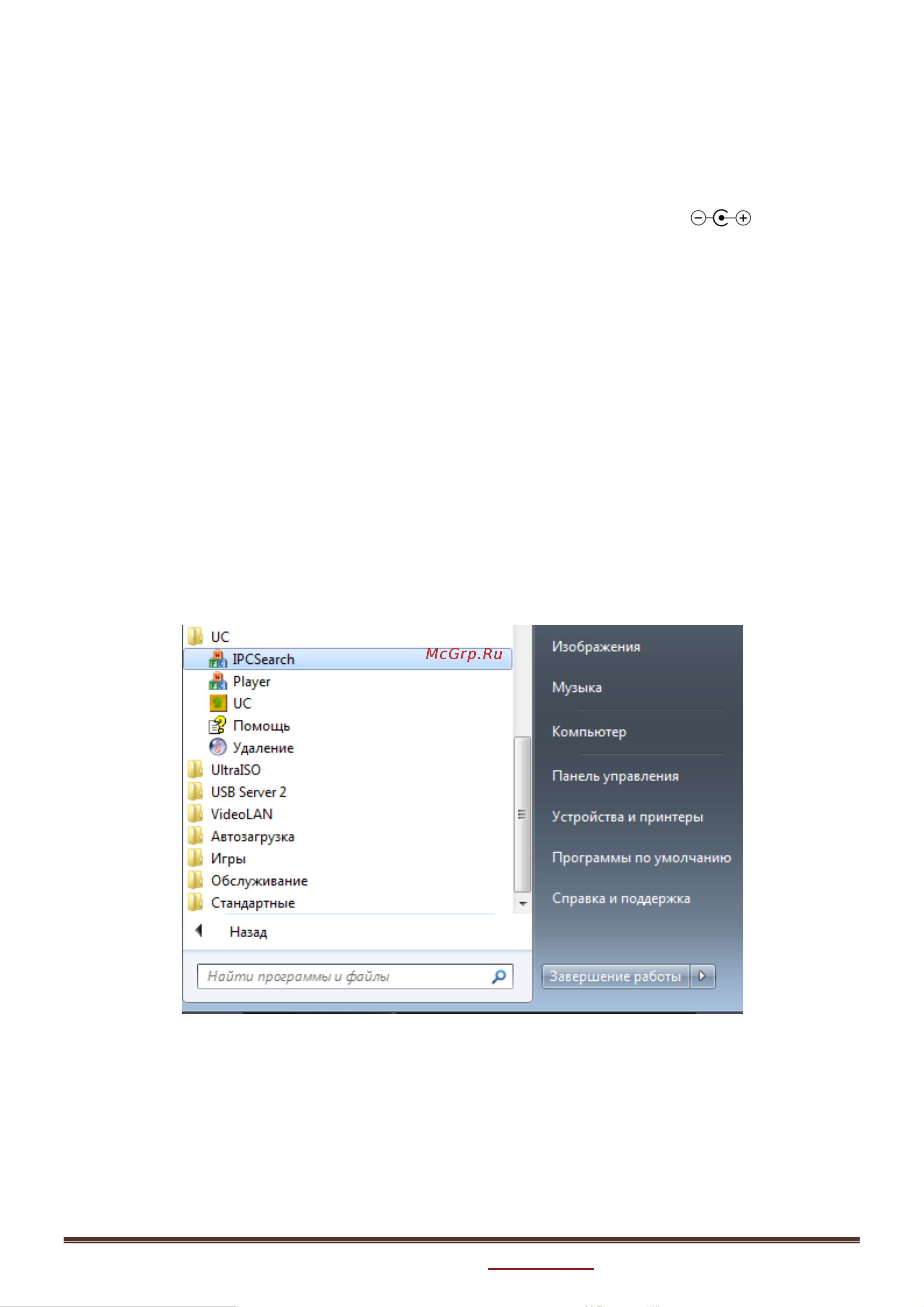

Для её запуска зайдите в меню «Пуск», выберите из списка программ «UC» далее «I

PCSearch» (Рисунок 1).

Рисунок 1

В открывшемся окне программы (Рисунок 2) нажмите «Search» для поиска

доступных IP камер.
