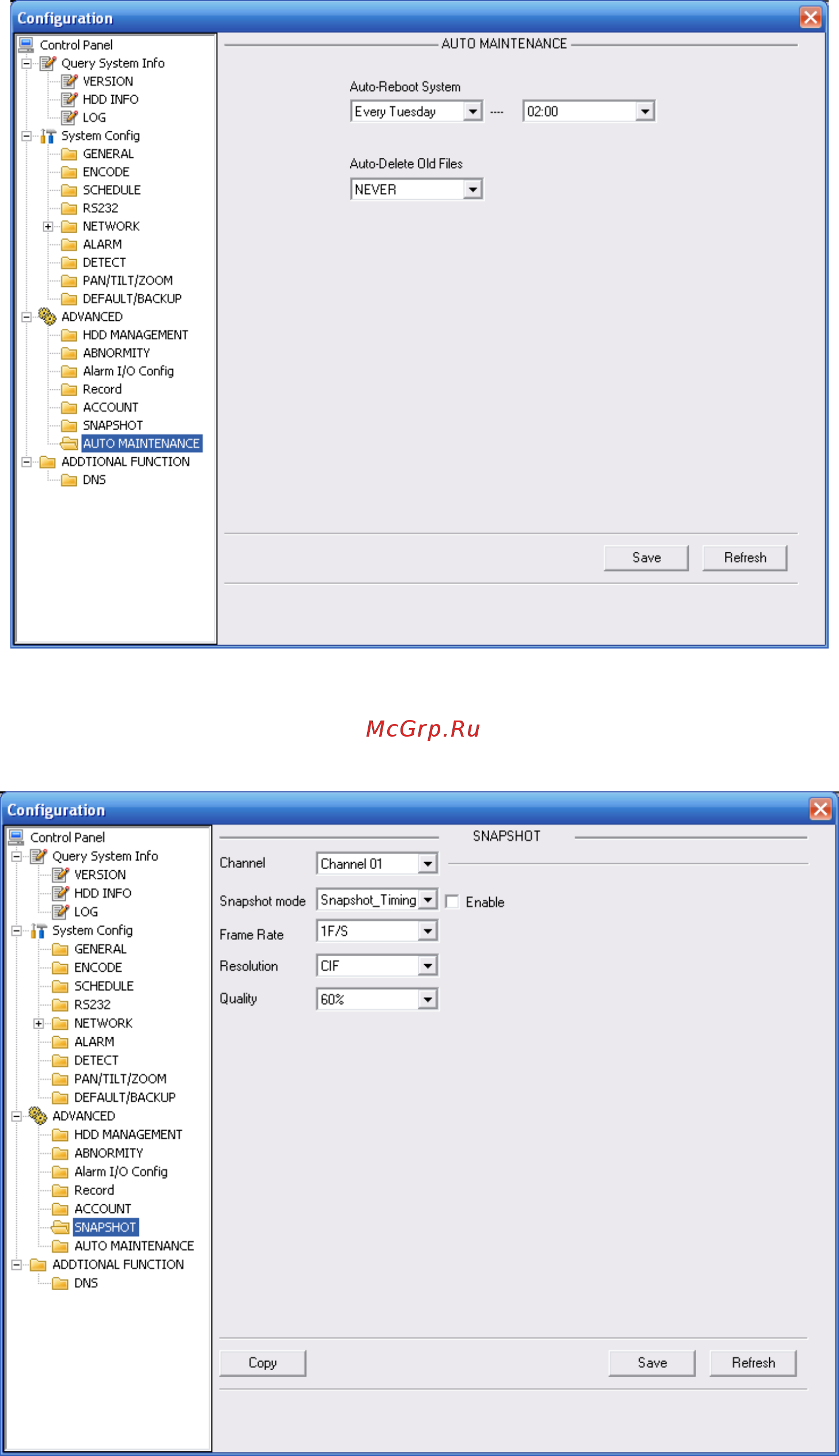

7.3.3.5 Автоматическое обслуживание

Здесь вы можете выбрать автоматическую перезагрузку или интервал автоматического

удаления старых файлов из раскрывающегося списка (см. рис. 7-50).

Рис. 7-45.

7.3.3.6 Моментальный снимок:

Интерфейс моментального снимка показан на рис. 7-51.

Рис. 7-46.
