2 Обзор и элементы управления
Данный раздел предоставляет информацию о передней и задней панели устройства. При
установке DVR этой серии в первый раз сначала изучите данный раздел.
2.1 Передняя панель
2.1.1 Серия 1U

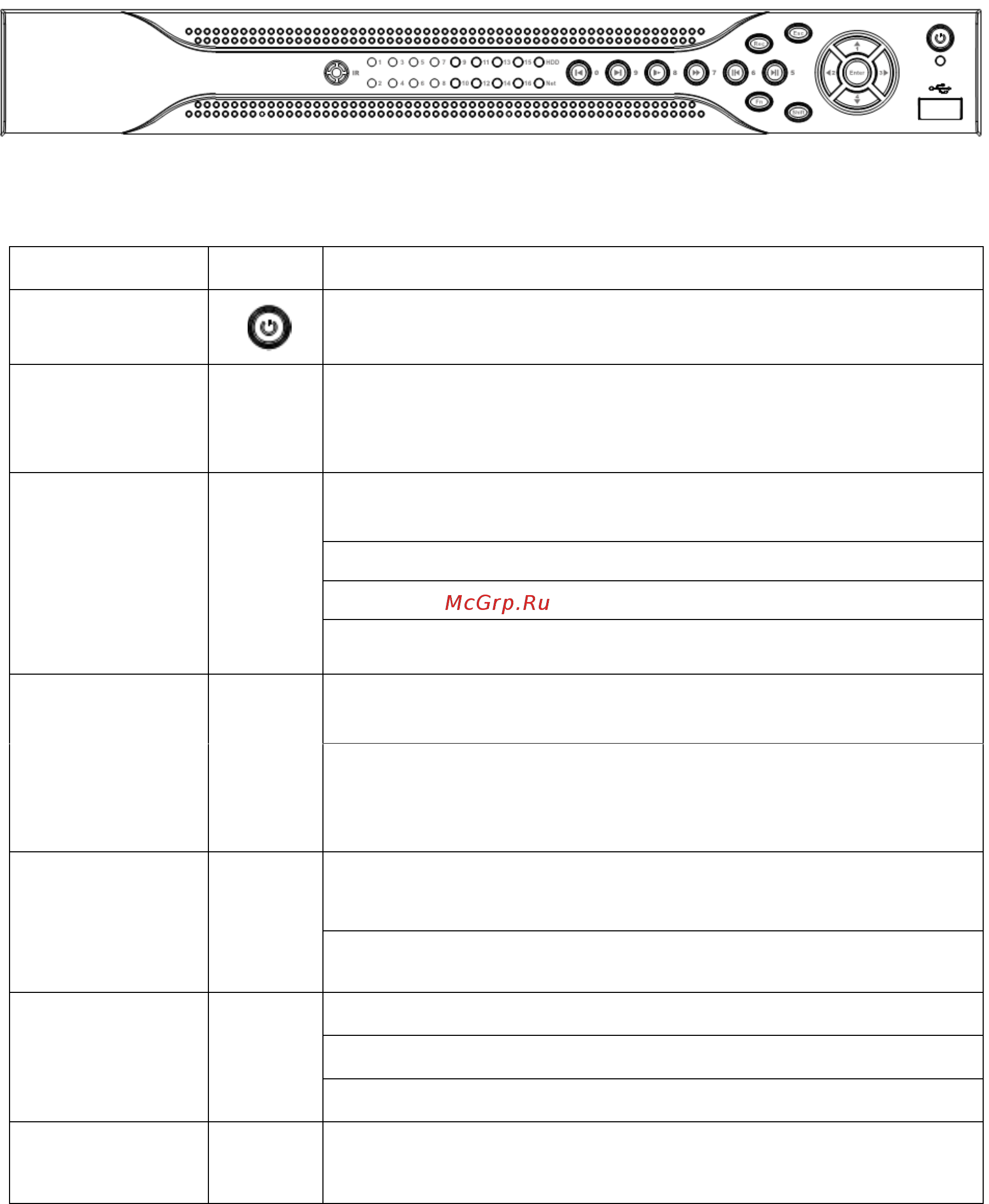

Передняя панель показана на Рис. 2-1
Рис. 2-1
Для получения информации о кнопках передней панели см. следующую таблицу.
Наименование
Значок
Функция
Кнопка
питания
Кнопка питания, удерживайте эту кнопку нажатой в
течение 3 с для загрузки или завершения работы DVR.
Смена
регистра
Shift
В текстовом поле нажмите на эту кнопку для
переключения между цифрами, английскими буквами
(прописными/строчными), дополнительными символами и
т.д.
Вверх/1
Вниз/4
、
Активировать текущий элемент управления, изменить
установку и затем переместиться вверх или вниз.
Увеличить/уменьшить число.
Вспомогательная функция, такая как меню PTZ.
В текстовом режиме ввести число 1/4 (английский символ
G/H/I).
Влево/2
Вправо/3
Переместить текущий активный элемент управления.
При воспроизведении используйте эти кнопки для
управления панелью воспроизведения.
В текстовом режиме ввести число 2 (английский символ
A/B/C) или 3 (английский символ D/E/F).
ESC
ESC
Перейти к предыдущему меню или отменить операцию.
При воспроизведении щелкните кнопку для
восстановления реального режима монитора.
Enter
ENTER
Подтвердить текущую операцию.
Перейти к кнопке по умолчанию.
Перейти к меню.
Запись
REC
Вручную остановить/начать запись, используя клавиши
направления или клавиши цифр для выбора канала
записи.
