6

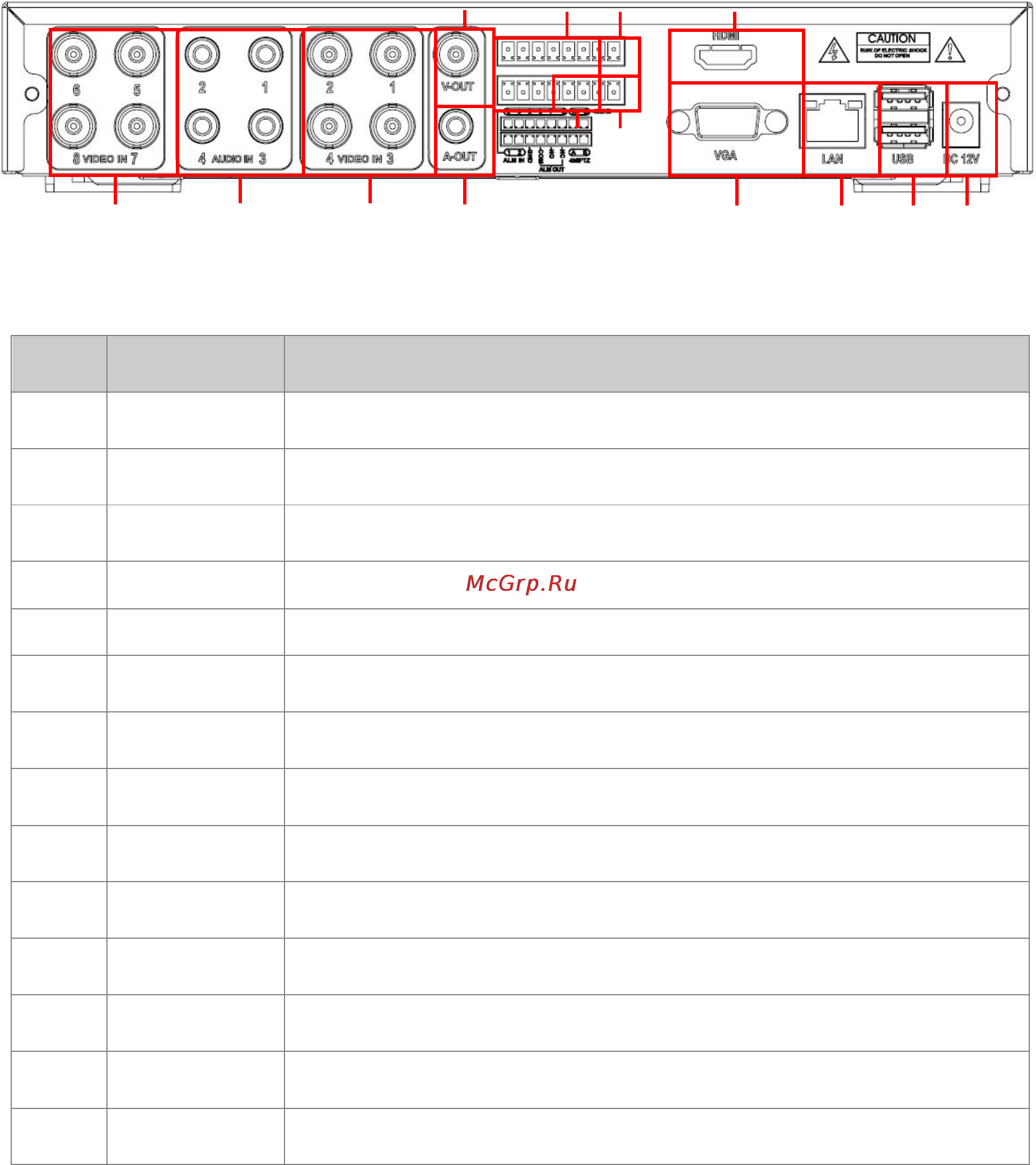

2.4 Задняя панель
Интерфейс задней панели DVR показан на рис 2-3:
Рисунок 2-3
I
tem
Name Description
1
VIDEO
IN
Вход видеосигнала
2
AUDI
O IN
4-канальный аудио вход: подключение микрофонов.
3
VIDEO
IN
Вход видеосигнала
4
A-OUT Аудио выход
5
V-OUT Видео выход. Подключение к монитору через BNC
6
ALAR
M IN
Подключение к внешним датчикам сигнализации
7
ALAR
M OUT
Подключение к внешней сигнализации
8
485A/
B (PTZ)
RS-485 порт: подключение к разъему PTZ и другим
устройствам.
9
485A/
B (KB)
RS-485 порт: подключение к клавиатуре и другим
устройствам.
1
0
VGA
port
Подключение к монитору через VGA
1
1
LAN
port
Подключение к сети LAN
1
2
USB
port
USB порт: подключение мыши, usb flash-накопителя.
1
3
DC
12V
Подключение питания: DC 12V
1
4
HDMI
port
Подключение к дисплею высокого разрешения.
2.5 Пульт дистанционного управления (Remote Controller)
Пульт дистанционного управления две батарейки типа ААА размера:
Шаг 1: Откройте крышку батарейного отсека на пульте дистанционного управления.
Шаг 2: Установите батареи. Обратите внимание на полярность («+» и «-»)
Шаг 3: Закройте крышку батарейного отсека.
Если пульт не работает:
· Проверьте полюса батарей.
· Проверьте оставшийся заряд в батареях.
14
9
8
7
6
5
1
2
3
4
10
11
12
13
