Pedrollo 3CPm 100-C [5/8] Электрическое присоединение

Pedrollo 3CPm 100 [5/8] Электрическое присоединение
ВНИМАНИЕ! Работа насоса без воды приведет к выводу его из строя!
При эксплуатации насоса должны соблюдаться следующие требования:
- температура жидкости от -10° до +40° С
- рабочее напряжение для CPm 220 В/50 Гц ± 5%
для CP 380 В/50 Гц ± 5%
- уровень шума не более 74 дб
- высота всасывания до 7 м
4. ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
Насосы серии CP готовы к подключению. Перед подключением проверьте соответствие напряжения
сети со справочными данными на табличке насоса.
Для однофазных насосов: при подключении кабеля питания необходимо открутить два винта, снять
крышку на корпусе двигателя и подсоединить концы кабеля: ноль, фаза – LI, L2; заземляющий конец – к
заземляющей клемме.
Правильность направления вращения рабочего колеса указывает стрелка на торце корпуса.
Для трехфазных двигателей при неправильном вращении следует поменять две фазы.
5. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические данные при n = 2900 /min Q – производительность (куб.м/час)
H – общая манометрическая высота в метрах
Модель Мощность
Q, м
3
/ч
0 0,3 0,6 0,9 1,2 1,5 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 6,6 7,2 7,8
однофазный трехфазный кВт л.с.
л/мин
0 5 10 15 20 25 30 40 50 60 70 80 90 100 110 120 130
2CPm 80-C 0,37 0,50
Н,
метры
27 26 25 24 22,5 21 20 16,5 13 9 5
3CPm 60-C 0,37 0,50 30 29,5 29 28 26,5 25 23,5 20 16 11,5 7
3CPm 80-C 3CP 80E-C 0,45 0,60 40 38 37 36 34,5 33 31 27 22,5 17 11 5
4CPm 80-C 4CP 80-C 0,60 0,85 52 50 49 47 44,5 42 40 34 28,5 22,5 16 10
3CPm 100-C 3CP 100-C 0,60 0,85 38 37 36 35 34,5 33,5 33 31 28 26 23 20 17 13,5 10 5
4CPm 100-C 4CP 100-C 0,75 1 50 50 49 48 47 46 45 42 39,5 37 34 30,5 26,5 22 17 11 5

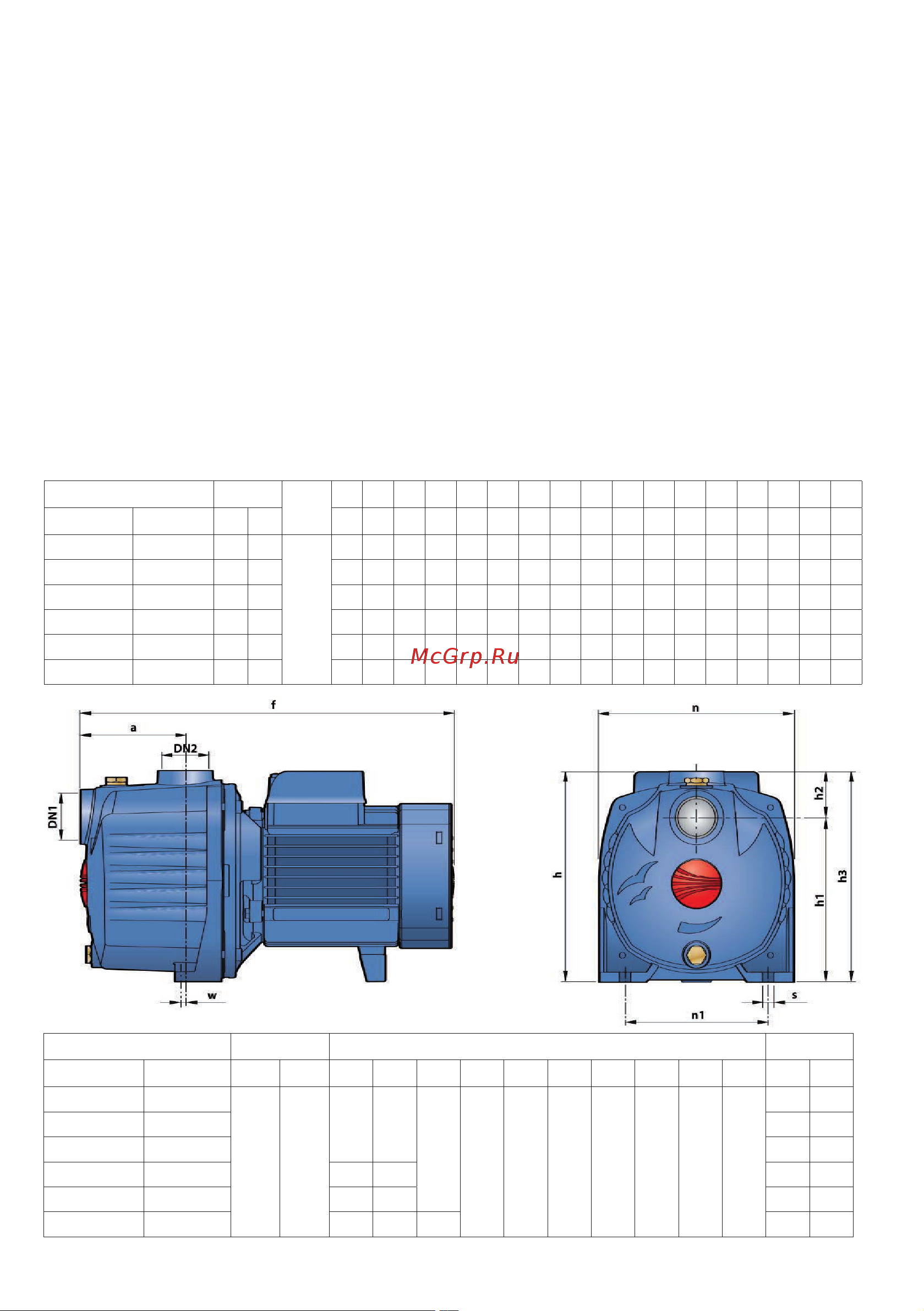

Модель Патрубки Размеры, мм Масса, кг
однофазный трехфазный DN1 DN2 a f h h1 h2 h3 n n1 w s 1~ 3~
2CPm 80-C
1’’ 1’’
85 303
172
134 38 172 158 116 1,5 9
9,0
3CPm 60-C 9,2
3CPm 80-C 3CP 80E-C 9,8 9,3
4CPm 80-C 4CP 80-C 110 328 11,0 10,4
3CPm 100-C 3CP 100-C 85 303 10,4 9,9
4CPm 100-C 4CP 100-C 110 356 191 13,7 12,7
