1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Центробежные насосы серии CP предназначены для перекачивания чистой, не содержащей абра
зивных частиц, воды и химически неагрессивных жидкостей из колодцев, водоемов и емкостей глубиной
не более 7 метров. Возможно применение насоса в быту, для орошения садов и огородов, для компенсации
недостаточного давления в водопроводной сети. Возможно использование насоса в системе автономного
водоснабжения (ГИДРОФРЕШ) в комплекте с гидроаккумулятором и системой автоматики.
ВНИМАНИЕ! Проточная часть насоса опасна! Рабочее колесо опасно как нож!
Категорически запрещается трогать руками всасывающее и напорное отверсия, переворачивать
насос при соединеном с электросетью двигателем.
Категорически запрещается проверять свободный ход вращения вала и рабочего колеса при
включенном в сеть электронасосе.
ВНИМАНИЕ! Не позволяйте детям приближаться к насосу и трогать его как во включенном, так
и в выключенном состоянии, также не позволяйте детям трогать электропроводку насоса.
2. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Электронасосы серии CP поставляются в коробках из твердого картона, с паспортом, готовые к ус
тановке. Насос устанавливается на твердой поверхности, соединяется со шлангом для всасывания, выход
ным трубопроводом и сетью питания.
Установка насоса должна производиться в закрытых помещениях и защищенном от погодных усло
вий месте с температурой от 0° до +40°С. От насоса до емкости с водой проводится всасывающий
трубопровод, общая манометрическая высота которого не должна превышать 7 метров. Внутренний
диаметр всасывающего трубопровода должен быть не меньше входного патрубка насоса. На конце
всасывающего трубопровода устанавливается обратный клапан. Перед первым запуском насоса требуется
полностью залить корпус насоса и всасывающий трубопровод водой. Также требуется производить
заливку в случае долгой остановки насоса и попадания воздуха во всасывающий трубопровод.
Заливка производится через заливное отверстие в корпусе насоса. Для заливки нужно вывернуть пробку
из заливного отверстия и залить насос. В конце заливки завернуть пробку. Рекомендуется установить
обратный клапан на напорном трубопроводе, если высота водяного столба выше 20 метров.
ВНИМАНИЕ! Работа насоса без воды приведет к выводу его из строя!
При эксплуатации насоса должны соблюдаться следующие требования:
 температура жидкости от 10° до +40° С
 рабочее напряжение для CPm 220 В/50 Гц ± 5%
для CP 380 В/50 Гц ± 5%
 уровень шума не более 74 дб
 высота всасывания до 7 м
3. ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
Насосы серии CP готовы к подключению. Перед подключением проверьте соответствие напряжения
сети со справочными данными на табличке насоса.
Для однофазных насосов: при подключении кабеля питания необходимо открутить два винта, снять
крышку на корпусе двигателя и подсоединить концы кабеля: ноль, фаза  LI, L2; заземляющий конец  к
заземляющей клемме.
Правильность направления вращения рабочего колеса указывает стрелка на торце корпуса.
Для трехфазных двигателей при неправильном вращении следует поменять две фазы.
4. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические данные при n=2900 об/мин. Q  производительность (м.куб/час)
H общая манометрическая высота в метрах
ьледоМьтсонщоМ
Q м,
3
ч/
03,06,09,02,15,18,14,20,36,32,48,44,50,66,62,78,7
йынзафондойынзафхерттВк.с.лним/л
05 0151025203040506070809001011021031
E08mPC2
73,005,0
Н,
ыр
тем
726252425,2212025,613195
E08mPC3E08PC3
54,006,0836353435,33139252025,51015
E08mPC4E08PC4
06,058,005847454345,045,835,33825,226101
E001mPC3E001
PC3
06,058,0635,5353435,335,23230382623202715,31015
E001mPC4E001PC4
57,01 64544434241404835,5333035,625,229151015

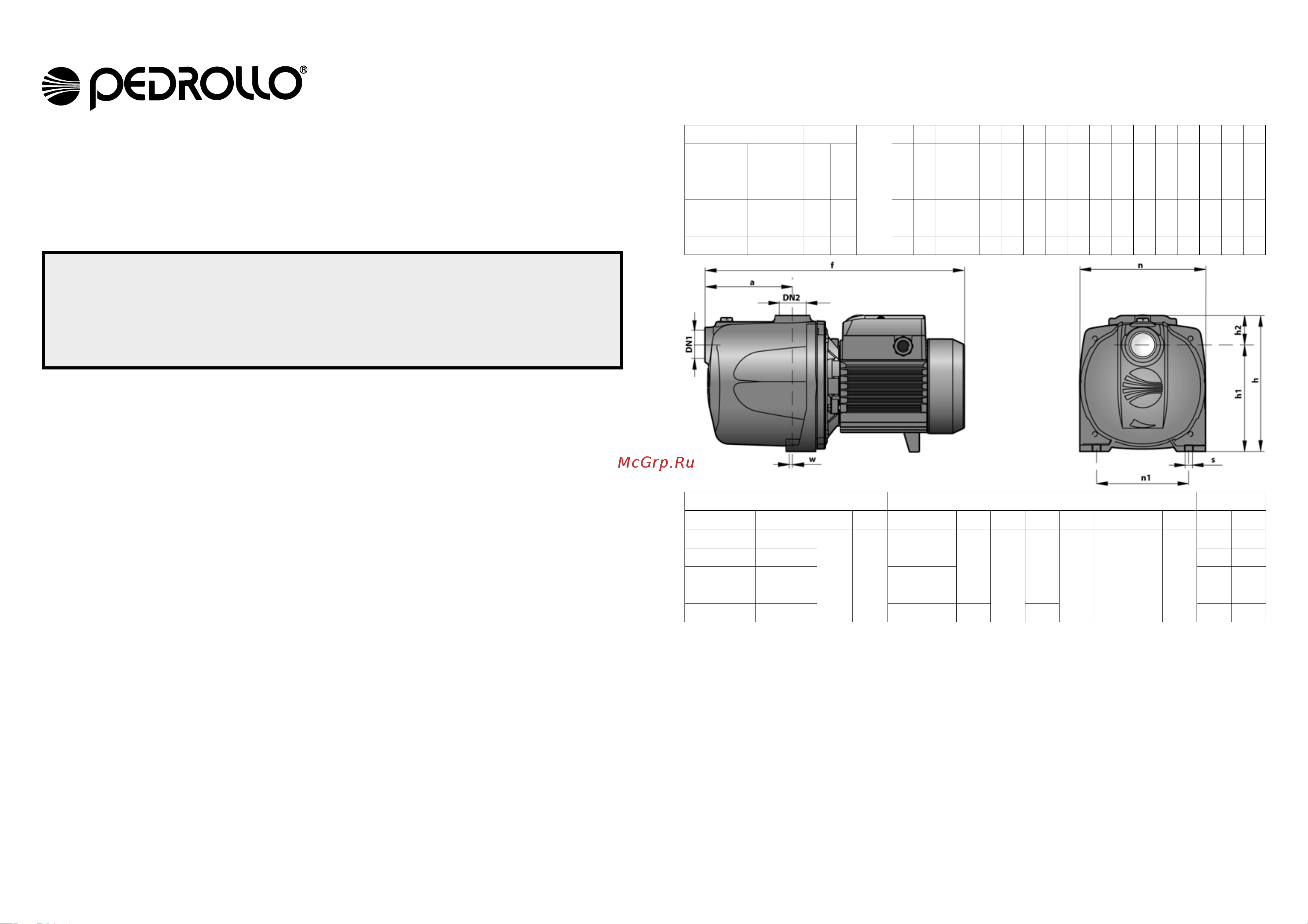

ьледоМ
икбуртаП
мм,ыремзаРгк,ассаМ
йынзафондойынзафхерт1ND2NDafh1h2hn1nws ~1~3
E08mPC2
"1"1
011433
271
431
83
85161129
0,9
E08mPC3E08PC
3
8,93,9
E08mPC4E08PC4
5317530,114,01
E001mPC3E001PC3
0114334,019,9
E001mPC4E001PC4
531873191167,317,21
5. КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
КОРПУС НАСОСА из чугуна, патрубки с резьбой ISO228/1.
КРЫШКА НАСОСА из нержавеющей стали AISI 304.
РАБОЧИЕ КОЛЕСА радиальные центробежного типа, из технополимера Noryl GFN2V.
ВЕДУЩИЙ ВАЛ из нержавеющей стали EN 100883  1.4104.
МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики, графита и эластомера.
ЭЛЕКТРОДВИГАТЕЛЬ насосы непосредственно соединены с электродвигателем фирмы PEDROLLO,
двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с воздушной
вентиляцией, конструктивного типа «В3», пригоден для непрерывной работы. Класс изоляции F (В до
0,90 кВт), в однофазных двигателях предусмотрено встроенное термозащитное приспособление
(аварийный выключатель), трехфазные двигатели могут быть снабжены соответствующим аварийным
выключателем, подключение которого выполняется согласно действующим нормативам (выполняется
пользователем).
СТЕПЕНЬ ЗАЩИТЫ IP44
